Datos del producto:
|
Poder: | 60KW | gama del esfuerzo de torsión: | 424Nm |
---|---|---|---|
Gama de velocidad: | 3800rpm | Precisión de medición de velocidad: | 1 rpm |
Precisión de la medición de par: | 0.3%FS | Capacidad de sobrecarga: | 120% |
Mantenga la temperatura: | -20 a 45 ℃ | Usar altitud: | <2000m> |
Alta luz: | Metro del esfuerzo de torsión del eje 132KW,metro del esfuerzo de torsión del eje 3800rpm,metro del esfuerzo de torsión 3800rpm para el motor |

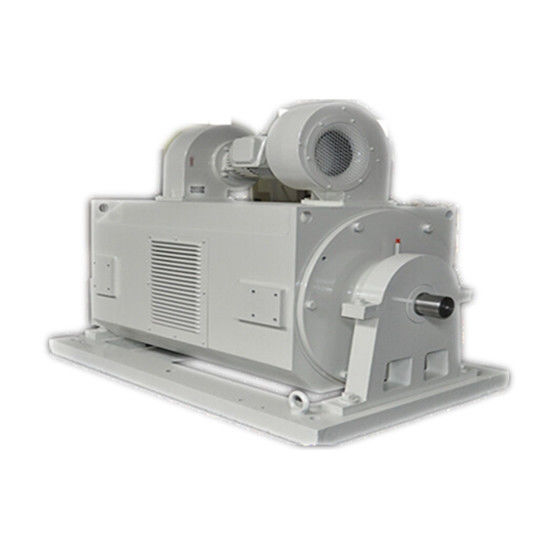

Dinamómetro de la suspensión de SSCD 60-132KW 3800rpm 0.3%FS para la prueba del motor diesel
Introducción a la serie Dyno de SSCD
El dinamómetro de SSCD es un aparato de medición desarrollado especialmente para la central eléctrica de poca velocidad que necesita alta salida del esfuerzo de torsión. Se utiliza para la prueba del poder del motor del camión ligero, del motor del autobús y del motor de CMB.
El dinamómetro de la CA de la serie de SSCD es un sistema de prueba interior con la alta precisión y la alta repetibilidad, cuyo objetivo principal es probar el funcionamiento del solo motor diesel del cilindro. A través del sistema de control eficiente, todas las operaciones de prueba se pueden terminar por instrucciones de control informático. El módulo de comunicación de datos de alta velocidad hace el sistema tiene funcionamiento en tiempo real más alto. El dinamómetro de la serie de SSCD tiene las características del esfuerzo de torsión de poca velocidad, alto y de la alta reacción dinámica.
Principio de funcionamiento
Se compone del motor de CA, del sensor de la fuerza y del sensor de velocidad.
El estator del motor de CA es apoyado por un pedestal que lleva independiente, que puede balancear en cierto ángulo. El dinamómetro se equipa de un brazo de esfuerzo de torsión, que se puede utilizar conjuntamente con el dinamómetro para detectar el uso al estator. Según el principio de motor de CA, del esfuerzo de torsión electromágnetico de los actos del motor en el estator y de rotor al mismo tiempo; el esfuerzo de torsión recibido por el estator es igual al esfuerzo de torsión recibido por el rotor en la dirección opuesta, así que el esfuerzo de torsión en el eje se puede transmitir al sensor de la fuerza en el estator a través del estator, para medir el esfuerzo de torsión de la salida de la muestra.
El dinamómetro de SSCD usando el principio antedicho, el esfuerzo de torsión de la salida, la velocidad y el poder de la muestra se puede medir con eficacia
Curva del dinamómetro (160KW)
Ejemplos para los usos posibles
Ejemplos de los parámetros técnicos (60KW)
Proyecto | parámetros |
Modelo del anfitrión | SSCD-60/3800 |
Marca del motor | Seelong |
Poder clasificado (kilovatios) | 60 |
Velocidad clasificada (RPM) | 1350 |
Gama de velocidad constante del esfuerzo de torsión (RPM) | 0-1350 |
Gama de velocidad de la potencia constante (RPM) | 1350-3800 |
Velocidad máxima (RPM) | 3800 |
Esfuerzo de torsión clasificado (nanómetro) | 424 |
Aparato de medición del esfuerzo de torsión | Seelong |
Apriete la gama de la medida (el nanómetro) | 0-500 |
Clase de la exactitud | ± 0,3% FS |
Codificador | P + F Alemania |
Tipo del codificador | HTL/1024 |
Especificaciones (puede ser modificado para requisitos particulares)
Modelo | Poder (kilovatios) | Esfuerzo de torsión (nanómetro) | Velocidad clasificada (RPM) | Max Speed (RPM) | Apriete la exactitud de la medida |
SSCD60 | 60 | 424 | 1350 | 3800 | 0.3%FS |
SSCD75 | 75 | 531 | 1350 | 3800 | 0.3%FS |
SSCD90 | 90 | 637 | 1350 | 3800 | 0.3%FS |
SSCD110 | 110 | 778 | 1350 | 3800 | 0.3%FS |
SSCD132 | 132 | 934 | 1350 | 3800 | 0.3%FS |
puede ser modificado para requisitos particulares |
FAQ
Q: ¿Cuál es la cantidad de orden mínima para nuestra cooperación?
: Apoyamos el pequeño pedido del rastro de las PC 1 para los productos comunes.
Q: ¿Cómo puedo aprender más sobre los productos?
: Deje por favor su correo electrónico y le enviaremos su libro electrónico de la muestra.
Q: ¿Cuál es su término del pago?
: El depósito del normalmente 30% T/T, paga por completo antes del envío.
Q: ¿Cuál es el plazo de ejecución para mis órdenes?
: Dinamómetros que ciclo de la producción es 6-8 semanas, sensores el ciclo del prodction es 2-3 semanas, otros productos satisfacen entran en contacto con con nosotros.
Q: ¿Cómo conseguimos la solución total del banco de pruebas?
: Déjenos su correo electrónico, nuestro personal técnico comunicará con usted sobre el plan detallado.
Q: ¿Puedo venir visitar su fábrica?
: Seguro, usted es siempre agradable tener una visita.
