Sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW 143Nm, velocidad nominal 3000rpm

Sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW 143Nm Velocidad nominal 3000rpm

El sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW se utiliza ampliamente en los campos de la automoción, equipos de generación de energía de pequeña potencia, etc. Su rendimiento afecta directamente al efecto de funcionamiento del equipo. Como equipo de prueba profesional, el sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW puede simular con precisión las condiciones de funcionamiento del motor y proporcionar soporte de datos clave para la evaluación del rendimiento del motor y la investigación y el desarrollo.

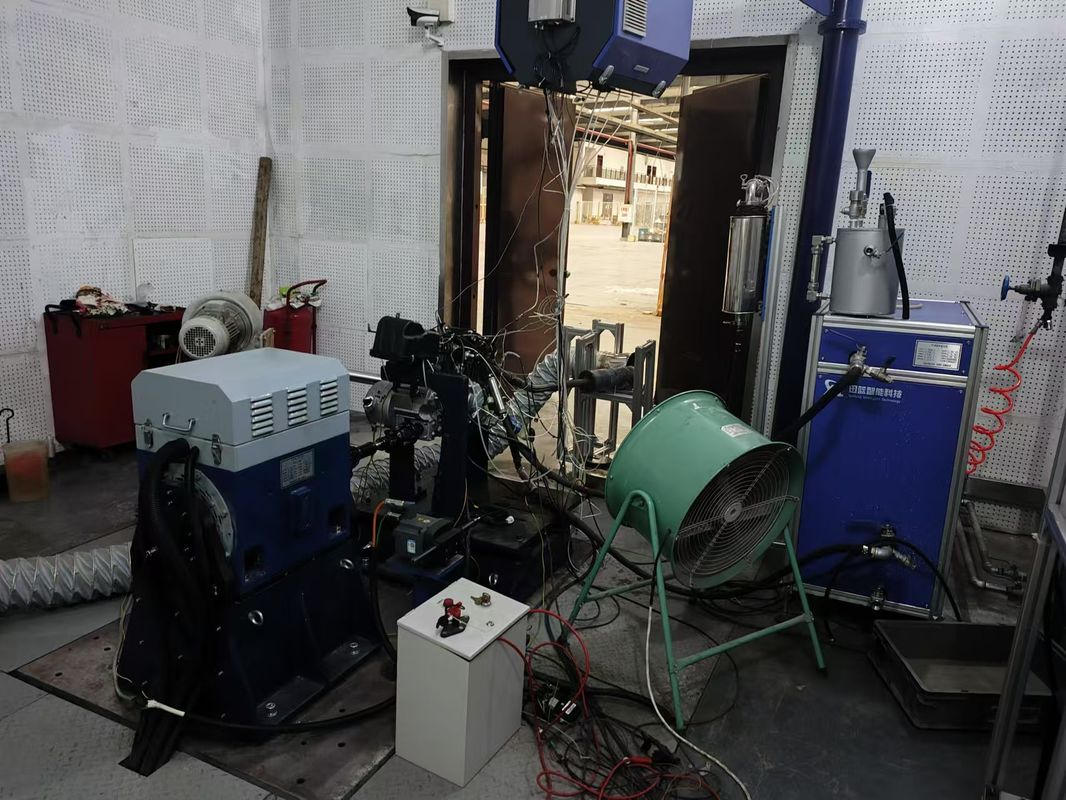

1. Descripción del sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW

El sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW es una plataforma de prueba integral construida de acuerdo con los requisitos de las pruebas de rendimiento del motor. Al simular el estado de funcionamiento del motor bajo diferentes cargas y velocidades, mide y analiza con precisión su potencia, economía, rendimiento de emisiones y otros indicadores. El banco de pruebas con dinamómetro eléctrico integra tecnología de sensores avanzada, tecnología de control automático y tecnología de procesamiento de datos, lo que puede realizar el control automático del proceso de prueba y la recopilación y análisis de datos en tiempo real, lo que garantiza la precisión y fiabilidad de los resultados de la prueba.

2. Normas de referencia del sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW

El diseño, la fabricación y el proceso de prueba del banco de pruebas siguen estrictamente una serie de normas nacionales y especificaciones de la industria. Por ejemplo, GB/T 18297-2024 "Código de prueba de rendimiento para motores de vehículos de carretera" estipula los métodos de prueba de rendimiento y el procesamiento de datos de la potencia del motor, el par, la tasa de consumo de combustible, etc.; la actual GB/T 19055-2024 "Métodos de prueba de fiabilidad para motores de vehículos de motor" estipula las condiciones, los procesos y los criterios de evaluación para las pruebas de fiabilidad del motor, proporcionando una base importante para la prueba de fiabilidad del motor de gasolina de 45 kW y garantizando la estandarización de los resultados de la prueba del banco de pruebas.

3. Componentes del sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW

1). Dinamómetro eléctrico

Como dispositivo central para la carga y el arrastre del motor, el dinamómetro eléctrico consta de un motor de CA principal, una brida de par y un soporte de montaje personalizado. Utiliza un modelo de alta gama desarrollado internamente, integrado con una brida de medición de par desarrollada internamente, para controlar con precisión la carga y el arrastre del motor, proporcionando una adaptación de potencia estable para las pruebas.

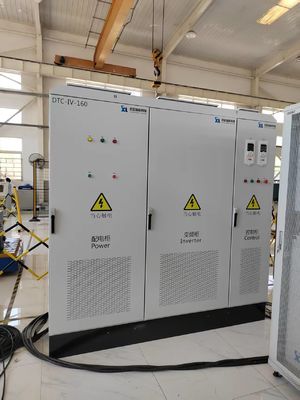

2). Sistema de inversor de frecuencia variable

Se selecciona el sistema de control de conversión de frecuencia de la serie ABB ACS880 para asumir la función de control del dinamómetro eléctrico. Admite el modo de funcionamiento bidireccional, que no solo puede cargar el motor en la dirección de avance, sino también arrastrar el motor en la dirección inversa; al mismo tiempo, la energía eléctrica generada por la carga del dinamómetro se envía directamente a la red eléctrica a través del sistema para realizar el reciclaje de energía.

3). Sistema de medición y control XLE-1000 y software de control

El sistema de medición y control XLE-1000 desarrollado internamente se utiliza para controlar todo el proceso del banco de pruebas. El bus se comunica con el sistema de inversor de frecuencia variable para completar la configuración y el control dinámico de las condiciones de trabajo del banco de pruebas; se reciben en tiempo real varios parámetros de adquisición, y se integran y controlan uniformemente los equipos auxiliares externos. El proceso de prueba admite la ejecución totalmente automática. El sistema tiene una gran compatibilidad, apertura y flexibilidad, puede adaptarse al protocolo de comunicación del controlador del motor y es compatible e integrado con los equipos propiedad del usuario para satisfacer diversas necesidades de prueba.

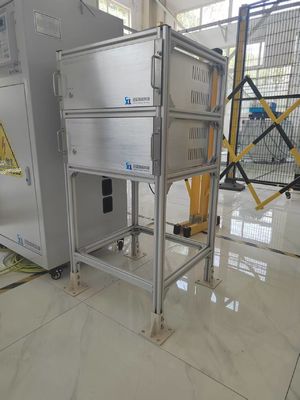

4). Sistema de adquisición de datos

Equipado con sensores de temperatura, presión y otros y módulos de adquisición, la temperatura, la presión y otros parámetros de cada componente del motor se recopilan en tiempo real y se cargan en el sistema de medición y control a través de la interfaz de datos para lograr la visualización, el almacenamiento, el registro y el análisis de datos, proporcionando un soporte de datos preciso para la evaluación de la prueba.

5). Equipos de apoyo clave

(i) Actuador del acelerador

El actuador del acelerador accionado por motor admite el ajuste preciso de múltiples aperturas. Tiene las características de gran salida de par, velocidad de respuesta rápida y excelente rendimiento dinámico. Es adecuado para varios escenarios de prueba dinámica del motor y puede controlar de forma estable el estado del acelerador.

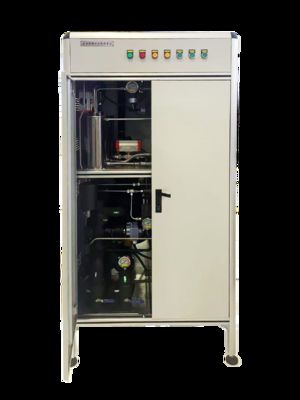

(ii) Medidor de consumo de combustible

El medidor de consumo de combustible transitorio puede medir los datos de consumo de combustible de los motores diésel y de gasolina con alta precisión. El dispositivo de refuerzo de combustible y regulación de presión se configura sincrónicamente para garantizar la presión estable del suministro de combustible del motor y satisfacer la demanda de combustible de las condiciones de prueba.

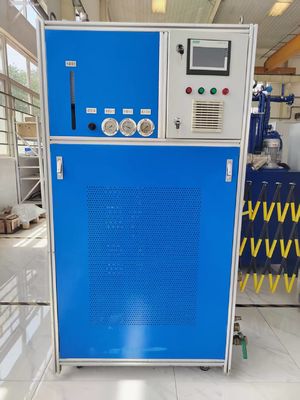

(iii) Dispositivo de control de temperatura del refrigerante

Se utiliza para controlar la temperatura del refrigerante del motor, con PLC como unidad de control central y una válvula de control proporcional como actuador. El intercambiador de calor de placas y las tuberías están hechos de acero inoxidable. Tiene las ventajas de alta precisión de control y velocidad de respuesta rápida, creando un entorno operativo estable para el motor.

4. Parámetros técnicos del dinamómetro eléctrico para motor de gasolina de 45kW

5. Áreas de aplicación del sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina de 45kW

• Fabricación y mantenimiento de automóviles: Durante la etapa de investigación y desarrollo del motor del automóvil, se utiliza para probar el rendimiento de los nuevos motores y optimizar las soluciones de diseño; en el mantenimiento posventa, ayuda a detectar motores defectuosos y determinar la causa de la degradación del rendimiento.

​

• Industria de equipos de generación de energía de pequeña potencia: Realizar pruebas de rendimiento de fábrica en pequeños generadores equipados con motores de gasolina de 45 kW para garantizar la calidad del producto y un rendimiento estable.

​

• Instituciones de investigación científica y agencias de pruebas: proporcionar una plataforma de prueba para proyectos de investigación científica relacionados con motores, apoyar la investigación y verificación de nuevas tecnologías y nuevos materiales; al mismo tiempo, proporcionar servicios de prueba profesionales a agencias de pruebas de terceros y emitir informes de prueba autorizados.

6. Lista de modelos del sistema de banco de pruebas con dinamómetro eléctrico para motor de gasolina
