Banco de pruebas de dinamómetro de motor diésel con control totalmente automático de 45kW 0.05%FS 3600RPM
Especificaciones del producto
Velocidad nominal
1200rpm
Precisión de la medición del par
0.05%FS
Capacidad de sobrecarga
120%
Temperatura de servicio
-40 a 60℃
Precisión de la medición de velocidad
±1rpm
Sistema de banco de pruebas de dinamómetro eléctrico de motor diésel SSCD45-1200-3600 45kW

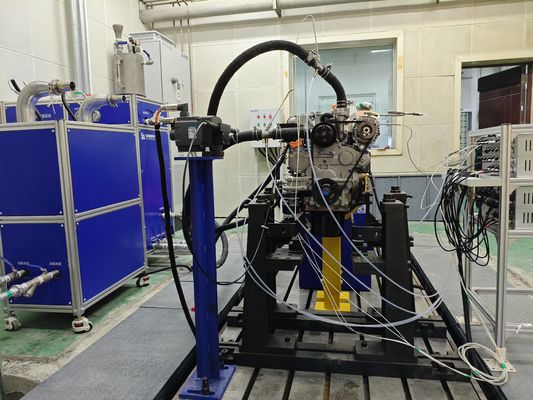

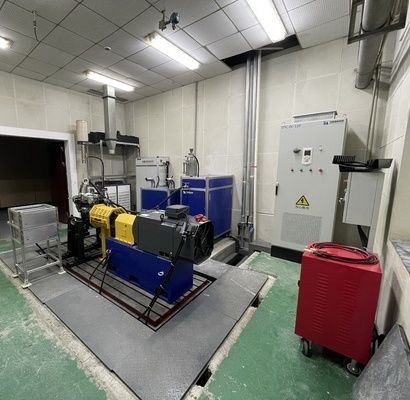

El sistema utiliza un dinamómetro de CA de tamaño pequeño a mediano como su equipo de prueba principal, equipado con un controlador inversor de frecuencia variable de cuatro cuadrantes importado para lograr un flujo de energía bidireccional y retroalimentación directa a la red. Utilizando el sistema de medición y control XLE-1000 como su centro de control, puede ejecutar automáticamente ciclos de prueba estándar nacionales y procesos de prueba personalizados. También integra equipos auxiliares como medidores de consumo de combustible transitorios y termostatos. El módulo de adquisición de datos registra los parámetros del motor en tiempo real y genera informes de prueba estandarizados.
Condiciones de fábrica para la instalación del equipo
| Parámetro |
Valor |
Parámetro |
Valor |
| Altitud |
Menos de 1000 metros |
Humedad de fábrica |
≤ 85% |
| Grosor de la base |
＞200mm |
Temperatura de fábrica |
5 °C～40°C |
| Capacidad de carga del suelo de fábrica |
4t/㎡ |
Fuente de alimentación |
380V ± 10 % trifásica 50Hz |
Normas de referencia
- GB17691-2018 "Límites de emisión y métodos de medición de contaminantes de vehículos diésel de servicio pesado"
- GB/T 18297-2024 "Métodos de prueba de rendimiento de motores automotrices"
- GB/T 17692-2024 "Método de prueba para la potencia neta de motores automotrices y motores de accionamiento"
Componentes del sistema

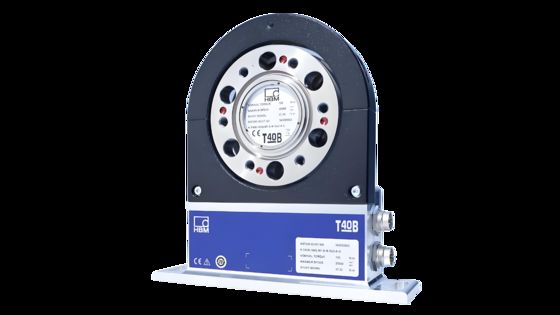

- Dinamómetro eléctrico: Motor de CA pequeño Seelong con brida de par HBM T30B alemana, refrigeración por aire forzado, admite un funcionamiento estable de 0-3600 rpm.

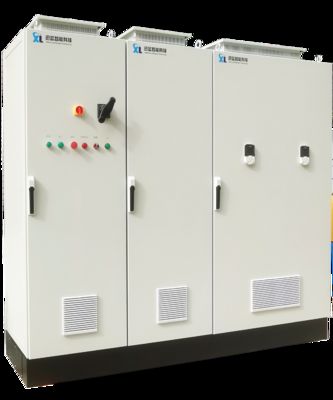

- Sistema inversor de frecuencia variable: Un inversor de la serie ABB ACS880 controla el dinamómetro eléctrico, lo que permite la carga hacia adelante y la alimentación inversa del motor.
- Sistema de medición y control XLE-1000: Se utiliza para el control general del banco de pruebas; el sistema se comunica con el sistema inversor de frecuencia variable a través de un bus.
- Sistema de adquisición de datos: Incluye sensores de temperatura, presión y otros y módulos de adquisición de soporte.

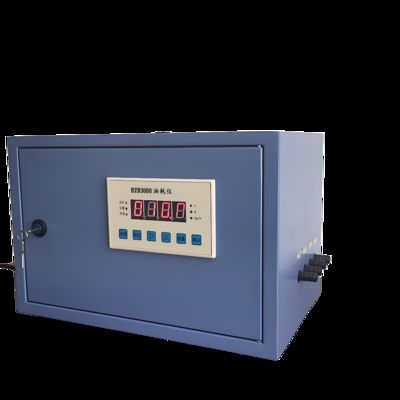

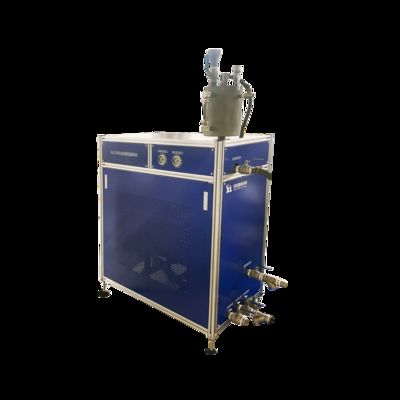

- Equipos auxiliares: termostato de refrigerante compacto (±1°C), medidor de consumo de combustible transitorio portátil (10Hz), medidor de fugas de pistón pequeño y medidor de flujo de aire.
Parámetros técnicos
| Categoría de parámetros |
Indicadores técnicos |
| Fabricantes de motores |
Seelong |
| Potencia nominal |
45kW |
| Par nominal |
358Nm |
| Velocidad nominal |
1200rpm |
| Velocidad máxima |
3600rpm |
| Rango de velocidad de par constante |
0-1200rpm |
| Rango de velocidad de potencia constante |
1200-3600rpm |
| Modelos de sensores de par |
T30B |
| Rango del sensor de par (Nm) |
0- 358 Nm |
| Grado de precisión |
0.05%FS |
Ventajas principales
- Diseño miniaturizado: El equipo ocupa un área pequeña y es adecuado para la instalación en laboratorios y pequeñas fábricas.
- Funcionamiento de bajo consumo de energía: La eficiencia del sistema de conversión de frecuencia alcanza el 96%.
- Características de respuesta rápida: Precisión de control de par de ±0.1Nm.
- Compatibilidad multi-escenario: conmutable entre los modos de prueba de motor de carretera y todoterreno.
Lista de modelos
| Modelo |
Potencia (KW) |
Par (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de la medición del par |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.2%FS |
Se puede personalizar
Áreas de aplicación
- I+D de vehículos comerciales pequeños: Prueba de la potencia del motor y el rendimiento de emisiones de mini camiones y autobuses ligeros.
- Verificación de maquinaria agrícola: Adecuado para motores diésel utilizados en tractores y cosechadoras.
- Prueba de equipos de energía general: se utiliza para la evaluación del rendimiento de dispositivos de baja potencia, como grupos electrógenos y bombas de agua.
