Sistema de banco de ensayo del dinámetro del motor diesel de 355 kW

Sistema de banco de ensayo del dinámetro del motor diesel de 355 kW



1. SSCD355-1500-3800 355kW de motor diésel Descripción del sistema de banco de pruebas del dinámetro



Esta solución de ensayo de alta eficiencia está diseñada específicamente para motores diésel medianos y grandes y es aplicable a camiones pesados, maquinaria de construcción y grandes grupos electrógenos.



La solución está equipada con un dinamómetro de CA de 355 kW, que está emparejado con un controlador de inversor de frecuencia variable de cuatro cuadrantes de alta potencia importado.Esta combinación de hardware sienta las bases para operaciones de prueba estables y eficientes.



El controlador de inversor de frecuencia variable de cuatro cuadrantes permite dos modos de funcionamiento: carga hacia adelante y resistencia inversa.la energía generada se transmite de nuevo a la red con una eficiencia superior al 85%, logrando resultados notables de ahorro de energía.



El núcleo de la solución es el sistema de medición y control XLE-1000, que admite la ejecución automatizada tanto de los ciclos de ensayo nacionales normalizados como de los procedimientos de ensayo personalizados.satisfacer diversos requisitos de ensayo.



El sistema integra un medidor de consumo de combustible transitorio de alta potencia y un módulo de adquisición de datos dedicado.análisis, y generación de informes estandarizados, que cubren todo el proceso de ensayo.





2- Talleres de instalación de equipos Requisitos técnicos

- ¿ Qué?

Parámetros	Indicadores técnicos	En el caso de la
Altitud del entorno de instalación	< 1000 m	Evite que se afecte la disipación de calor del motor
espesor de la base del equipo	> 200 mm	Asegurar un soporte de carga uniforme
Capacidad de carga del suelo de la fábrica	≥ 4 t/m2	Adaptarse a la distribución del peso de toda la máquina
Humedad ambiente de la fábrica	≤ 85% (no condensado)	Proteger el aislamiento eléctrico
Temperatura ambiente de la fábrica	5°C ≈ 40°C	Mantenimiento de la precisión del sensor
Requisitos de suministro de energía	380V±10% de 50 Hz trifásico	Se requiere conexión a tierra independiente



3. SSCD355-1500-3800 355 kWNormas de referencia del sistema de banco de ensayo del dinamómetro del motor diesel



1) elGB17691-2018 "Límite de emisión y métodos de medición de contaminantes de los vehículos diésel pesados":Esta norma nacional obligatoria especifica los límites y procedimientos de ensayo de las partículas y óxidos de nitrógeno para los motores diesel (vehículos comerciales pesados y maquinaria todoterreno),que sirve de base fundamental para el cumplimiento de las emisiones.



2) elSe aplicará el procedimiento siguiente:"Métodos de ensayo del rendimiento del motor del automóvil":Norma nacional recomendada, aplicable a todos los tipos de motores de automóviles, estandariza los métodos de ensayo para la potencia, la economía y el rendimiento del balance térmico.y unifica las especificaciones técnicas de I+D y ensayo;



3) elSe aplicará el procedimiento siguiente:"Método de ensayo de la potencia neta de los motores de automóviles y de los motores de transmisión":Una norma nacional recomendada que aclara los principios y métodos para medir la potencia neta de los motores/motores de propulsión de automóviles para garantizar la comparabilidad de los datos de potencia.

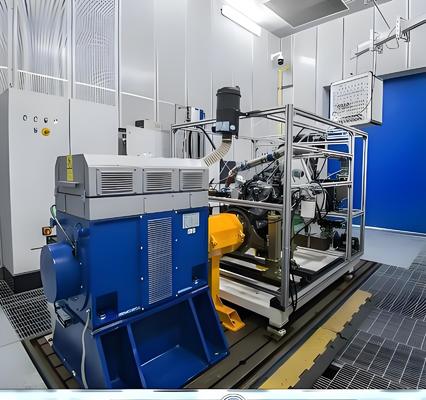

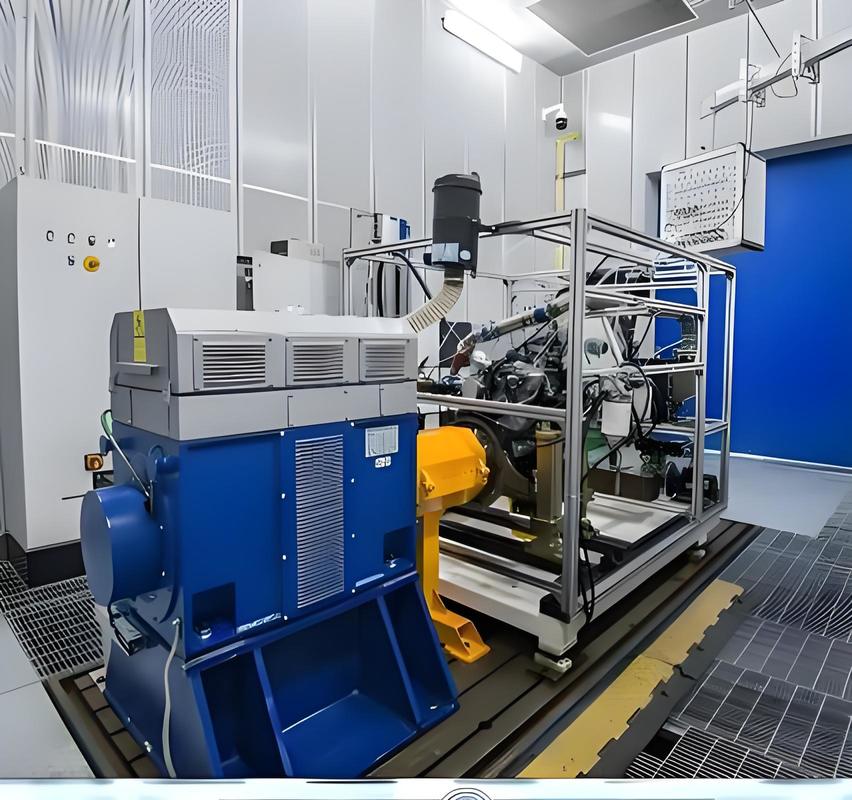

4. SSCD355-1500-3800 355kW de motor diésel Componentes del sistema de banco de pruebas del dinámetro



1) elDinámetro eléctrico:El dinamómetro eléctrico de CA Seelong, equipado con una brida de par HBM T40B alemana, refrigeración por aire forzado, admite un funcionamiento estable de 0-3800 rpm.

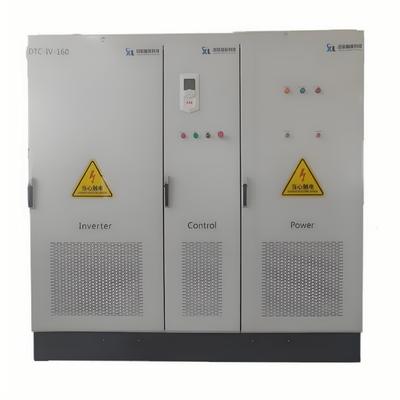

2) Sistema de inversor de frecuencia variable:Un sistema de inversor de frecuencia variable de cuatro cuadrantes maduro y confiable controla el dinamómetro eléctrico, lo que permite la carga hacia adelante y la potencia inversa del motor.La energía eléctrica generada por el dinamómetro se alimenta directamente a la red a través del sistema de inversor de frecuencia variable.

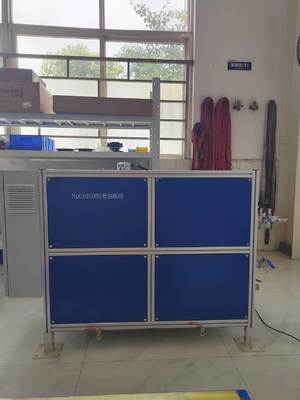

3) elXLE-1000Sistema de medición y control:utilizado para el control general del banco de ensayo;el sistema se comunica con el sistema de inversor de frecuencia variable mediante un bus para completar el ajuste y control de las diversas condiciones de trabajo del banco de ensayo; utiliza el bus para recibir diversos parámetros recogidos, integrando al mismo tiempo equipos auxiliares externos para lograr una comunicación y un control centralizados;todo el proceso de ensayo puede completarse bajo control automático.

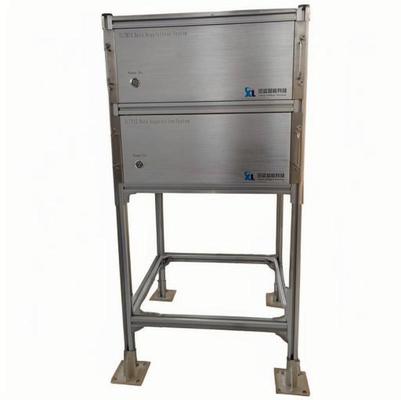

4) elSistema de adquisición de datos:Incluye sensores de temperatura, presión y otros sensores y módulos de adquisición de apoyo.y luego transmitir los datos recogidos al sistema de medición y control a través de la interfaz de datos, con el fin de realizar la visualización, el registro y el procesamiento de datos en tiempo real.

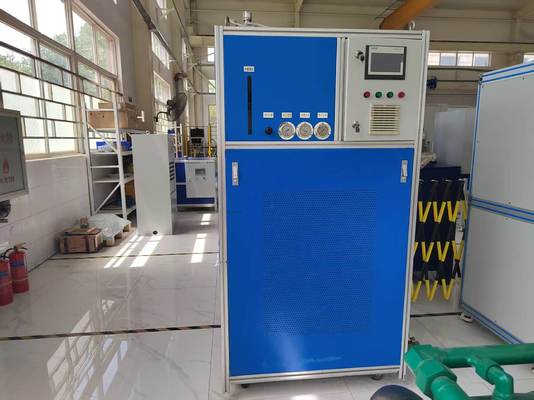

5)Equipo auxiliar:Dispositivo de temperatura constante del refrigerante (± 1 °C), medidor portátil de consumo de combustible transitorio (10 Hz), medidor de fugas de pistón pequeño y medidor de flujo de aire.



5. 355 kW Dinámetro de ensayo del motor diesel Parámetros técnicos

- ¿ Qué?

Parámetros	Indicadores técnicos
Fabricantes de motores	Seelong.
Potencia nominal	355 kilovatios
Torque nominal	2260Nm
Velocidad nominal	1500 vueltas por minuto.
Velocidad máxima	3800 rpm
Rango de velocidades de par constante	0 a 1500 rpm
Rango de velocidades de potencia constante	1500-3800 rpm
Modelos de sensores de par	T30B
Rango del sensor de par (Nm)	0-2500Nm
Grado de exactitud	0.05% FS

- ¿ Qué?

6. SSCD355-1500-3800 355 kWVentajas básicas del sistema de banco de pruebas del dinamómetro del motor diesel



1) elDiseño de diseño compacto: Aunque se trata de un sistema de gran potencia de 355 kW, adopta un diseño integrado modular, adecuado para laboratorios y talleres de producción medianos y grandes.En comparación con los equipos tradicionales de la misma potencia, reduce los costes de construcción de capital en un 20% y ahorra espacio en la fábrica.



2) elFuncionamiento de alta potencia y bajo consumo: Equipado con el sistema de conversión de frecuencia de alta potencia de ABB (eficiencia del 96%) y una transmisión de alta eficiencia de 355 kW,reduce el consumo de energía en más de un 25% en comparación con las máquinas tradicionales de carga resistiva, reduciendo significativamente el gasto energético en escenarios de ensayo a largo plazo de alta potencia;



3) elPruebas de alta respuesta y precisión: basado en las características de un motor diesel de 355 kW, el sistema ofrece una precisión de control del par de ± 0,2% FS (escala completa) y una respuesta transitoria de 50-100 ms,que lo hace adecuado para pruebas transitorias de alta potencia como la aceleración rápida y la escalada de colinas.



4) elCompatibilidad para múltiples escenarios de alta potencia: admite el cambio de modo de carretera (camiones pesados, grandes vehículos comerciales) / no carretera (máquinas de construcción, grandes grupos electrógenos),adaptarse con precisión a los requisitos de ensayo en escenario completo de los motores diesel de la clase 355 kW.



7. SSCD355-1500-3800 355 kWAplicaciones del sistema de banco de pruebas del dinamómetro para motores diesel



1) elI+D de vehículos comerciales medianos y grandes: motores diésel de 355 kW adecuados para camiones pesados y grandes autobuses, que prueban la potencia a plena carga y las emisiones a gran velocidad,y apoyo a la optimización de la calibración de acuerdo con las regulaciones internacionales, como Euro VI y EPA Tier 4.



2) elVerificación de las máquinas de construcción a gran escala: Para los motores diésel de 355 kW en excavadoras y cargadoras, simular las condiciones de carga pesada para verificar la estabilidad de la carga alta y cumplir con las normas de la UE de la Fase V y de la EPA no relacionadas con la carretera.



3) elPrueba de potencia general de alta potencia: Apto para motores diesel de clase 355 kW en grupos electrógenos superiores a 1000 kVA, evaluando el rendimiento en funcionamiento continuo de conformidad con normas internacionales de ensayo como la ISO 8178.



4) elPruebas de equipos grandes no de carretera: los motores diesel de 355 kW adecuados para tractores de gran potencia simulan las condiciones de campo, verifican la compatibilidad de la potencia y cumplen con las regulaciones EPA Tier 4 Final y EU Stage V.



8.Lista de modelos del sistema de banco de ensayo del dinamómetro eléctrico del motor diesel



Modelo	Potencia (KW)	Torque (Nm)	Velocidad nominal (rpm)	Velocidad máxima (rpm)	Precisión de medición del par
Se aplicará el método de evaluación de la calidad.	15	143	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	30	286	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	45	430	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	60	573	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	90	859	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	110	1050	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	160	1528	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	200	1910	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	250	2387	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	300	2865	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	30	191	1500	5000	0.2% FS
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.	45	286	1500	5000	0.2% FS
Se aplicará el método de evaluación de la calidad.	60	382	1500	5000	0.2% FS
Se trata de una prueba de la complejidad.	90	573	1500	5000	0.2% FS
Se aplicará el método de ensayo.	132	840	1500	4500	0.2% FS
Se trata de una prueba de la complejidad.	160	1019	1500	4500	0.2% FS
Se aplicará el método de evaluación de la calidad.	200	1273	1500	4000	0.2% FS
Se aplicará el método de evaluación de la calidad de los productos.	250	1592	1500	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	300	1910	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad.	315	2005	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad.	355	2260	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad.	400	2546	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad.	500	3183	1500	3800	0.2% FS
Puede ser personalizado





• las condiciones de trabajoEntrega: los modelos estándar se envían en 55 días (el ciclo de producción de los equipos de potencia media es inferior a 160 kW);Los modelos personalizados se envían en 55-110 días (incluida la logística internacional y la asistencia al despacho de aduanas)También se dispone de un "kit de instalación modular" (con líneas centrales pre-conectadas, reduciendo el tiempo de instalación in situ a 2 días).



• las condiciones de trabajoServicio postventa: Los componentes principales (dinámetro, brida de par) están garantizados durante un año, y proporcionamos soporte técnico bilingüe de por vida en chino e inglés (tiempo de respuesta ≤ 4 horas).Las piezas de repuesto se envían a nivel nacional dentro de las 24 horas y se entregan a nivel internacional dentro de los 7 díasTambién ofrecemos una formación gratuita de 1,5 días para el operador (incluido un tutorial especial sobre pruebas de motores de potencia media) y soportamos la depuración remota (en una computadora, en un ordenador o en un ordenador).incluida la orientación sobre la configuración de soluciones modulares).
