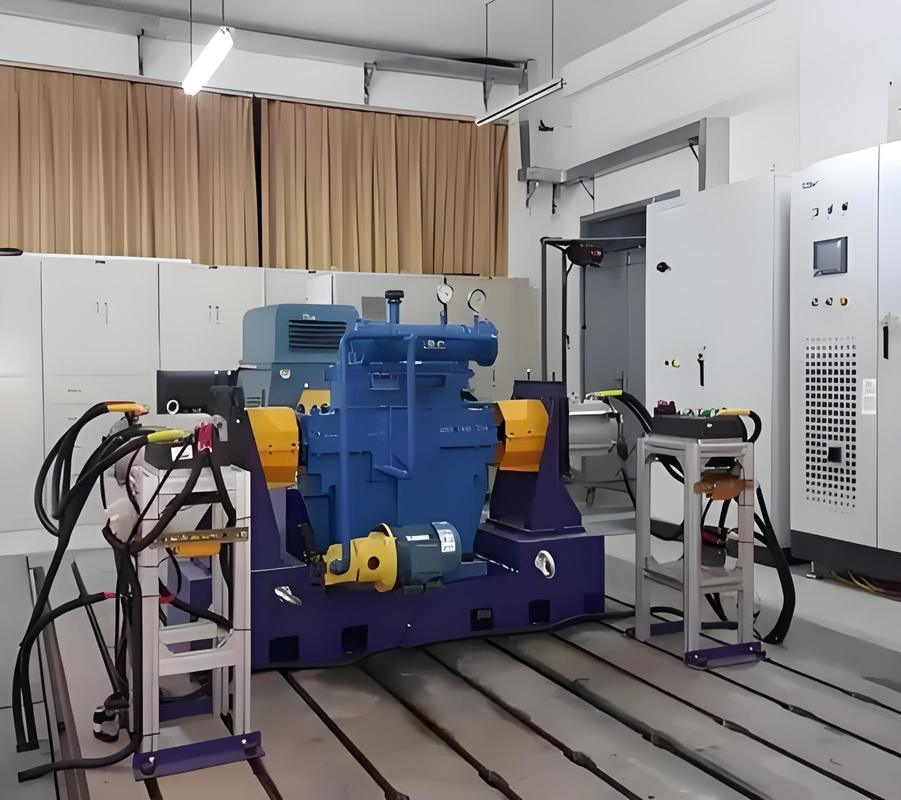

SSCD350-1250/4500 Sistema de banco de dinámetro eléctrico de rendimiento del motor de 350 kW

1. SSCD350-1250/4500 350kW Nuevo motor de energía Dinamómetro eléctrico Descripción del componente del sistema de banco



El sistema SSCD350-1250/4500 de banco de dinamómetro de rendimiento del motor de 350 kW es una plataforma de ensayo integral de alto rendimiento diseñada específicamente para probar motores de potencia media y grande.Este sistema integra módulos centrales como un dinamómetro, un sensor de par de alta precisión, un sistema inteligente de medición y control y un simulador de batería de amplio alcance,que cubra de forma exhaustiva las necesidades de verificación del rendimiento de los motores de accionamiento de los vehículos comerciales, motores industriales medianos y grandes, y motores especiales.



Nombre del componente	Especificaciones básicas	Marca del producto

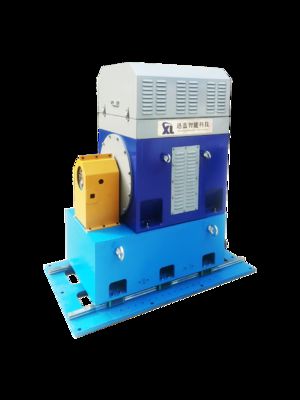

Se aplicarán las siguientes medidas:	Potencia: 350 kW; velocidad nominal: 1250 rpm, par nominal: 2674 Nm, velocidad máxima: 4500 rpm, velocidad de potencia constante: 1250-3750 rpm, enfriado por agua;	Seelong
Flanca de torsión	La velocidad de frenado de la válvula de frenado será de:	HBM

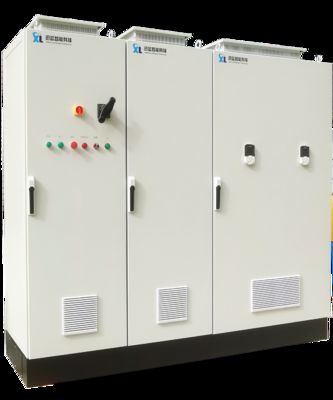

Sistema de inversor de frecuencia variable	Voltado de entrada: 380 V AC de tres fases ± 10%; Frecuencia: 50-60 Hz; Valor de protección contra la sobrecorriente: 1,5 veces la corriente nominal; Múltiples protecciones contra la sobrecarga, la sobrevoltaje y el sobrecalentamiento.	ABB

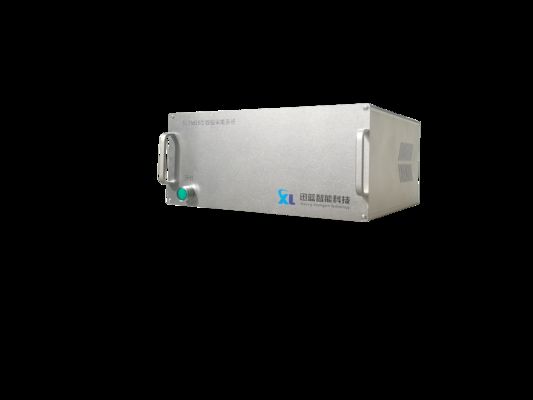

Sistema de medición y control XLP-1000	PC industrial: IPC710, CPU: i7, Memoria: 32 GB, Disco duro: 1 TB, Software del sistema de medición y control XLP-1000	Seelong
Sistema de adquisición de datos	Incluye una unidad de adquisición de vibración, una unidad de adquisición de temperatura, una unidad de adquisición de entrada analógica y una unidad de adquisición de entrada digital.	Adventech ADAM-4017 +
Analisador de potencia	Modelo: WT5006; Precisión básica: 0,03% (0,01% de la lectura + 0,02% del rango) Ancho de banda: CC, 0,1 Hz - 1 MHz Pantalla táctil LCD 6 canales + MTR	Seelong
Transformador de corriente	Se aplicarán las siguientes medidas:
Simulador de batería	Voltado de salida: 24-1200V Potencia nominal: 300 kW Potencia máxima: 375 kW Corriente nominal: 800 A Corriente máxima: 1000 A Voltado de retroalimentación: 323-427V Simulación de baterías: puede simular siete tipos de baterías: baterías ternaras de litio, baterías de óxido de litio y manganeso, baterías de titanato de litio, baterías de óxido de cobalto de litio,Baterías de fosfato de hierro de litio, baterías de plomo-ácido y baterías de hidruro de níquel-metal.	Seelong
No se puede optar
Acoplamiento	Velocidad permitida: 5000 rpm, par permitido: 3000 Nm	Seelong

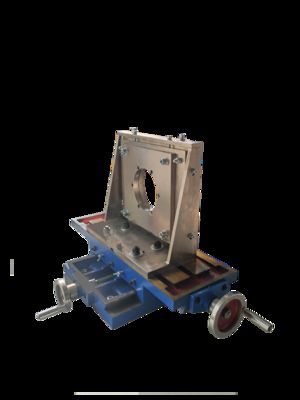

Aparatos para el motor	Rango de ajuste del soporte (altura del centro del motor): 200 mm-500 mm	Seelong
Placas de hierro fundido	Material: HT300 (resistencia a la tracción ≥ 300 MPa); los amortiguadores y las placas de hierro fundido aseguran la estabilidad durante los ensayos de alta velocidad.	Seelong
Las demás:	Los amortiguadores de resorte; los amortiguadores y las placas de hierro fundido aseguran la estabilidad durante las pruebas de alta velocidad.	Seelong



2. SSCD350-1250/4500 Dinamómetro eléctrico de 350 kW Parámetros técnicos



Categorías de parámetros	Indicadores técnicos
Fabricante de los dinámetros	Seelong
Potencia nominal	350 kilovatios
Torque nominal	2674Nm
Velocidad nominal	1250 rpm
Velocidad máxima	4500 rpm
Rango de velocidades de par constante	0 a 1250 rpm
Rango de velocidades de potencia constante	1250 a 3750 rpm

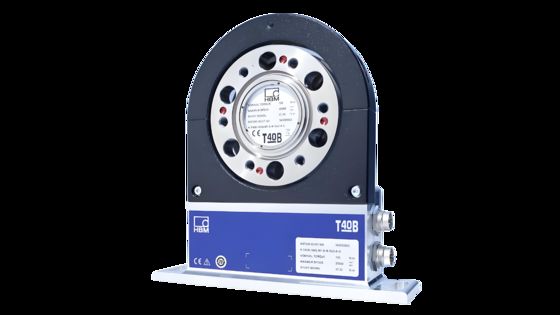

Modelo del sensor de par	T40B
Fabricante del sensor de par	HBM
Rango del sensor de par (Nm)	0-3000Nm
Nivel de precisión	0.2% FS



3. SSCD350-1250/4500 Rendimiento del motor de 350 kW Sistema de banco de dinámetro eléctrico Ventajas básicas



1) Cobertura completa del rendimiento: El dinamómetro central tiene una potencia de 350 kW, un rango de par de 0-3000Nm y una velocidad máxima de 4500rpm, que puede satisfacer las necesidades de ensayo en condiciones completas de motores de potencia media y alta.El rango de potencia constante de 1250-3750 rpm es adecuado para diversas características de funcionamiento del motor.



2) Excelente precisión de las mediciones: La brida de par HBM tiene una precisión del 0,2% FS, y el analizador de potencia Seelong tiene una precisión básica del 0,03%.Asegura la adquisición precisa de datos clave como el par, potencia y temperatura.



3) Una buena compatibilidad del sistema: El simulador de baterías admite 7 modelos de baterías convencionales, con un voltaje de salida de 24-1200 V y una corriente máxima de 1000 A, adaptándose a los requisitos de alimentación de diferentes tipos de motores;el convertidor de frecuencia ABB es compatible con un amplio voltaje de entrada de 380V±10% y tiene una estabilidad excepcional.



4) Configuración completa y flexible: cubre módulos básicos como la medición y el control, la adquisición de datos y el análisis de potencia.El soporte tiene un rango de ajuste de 200 mm-500 mm para adaptarse a diferentes requisitos de instalaciónLa combinación de placa de hierro fundido y amortiguador de resorte garantiza la estabilidad del ensayo.



4. SSCD350-1250/4500 350kW Rendimiento del motor Dinámetro eléctrico Áreas de aplicación del sistema de banco



1) Sector de los vehículos de nueva energía: Apto para ensayos de rendimiento de los motores de accionamiento (incluidos los automóviles de pasajeros y los vehículos comerciales) para vehículos de nueva energía, incluida la potencia, el par, la eficiencia y la durabilidad,para satisfacer las necesidades de compatibilidad de las baterías tradicionales, como el litio ternario y el fosfato de hierro de litio.



2) Campo motor industrial: Podemos realizar pruebas de fábrica y pruebas de tipo en motores asíncronos industriales y motores síncronos de 350 kW y menos,que abarca la verificación del rendimiento de los motores de apoyo, como las bombas de agua, ventiladores y compresores.



3) Campo motor especial: Adaptado para pruebas especializadas de motores especiales de potencia media y alta utilizados en maquinaria de ingeniería, barcos, transporte ferroviario y otros escenarios,que cumplen los requisitos de ensayo de par elevado y amplio rango de velocidades.



4) Instituciones de I+D y de ensayo: Proporcionar plataformas de investigación y desarrollo sobre el rendimiento del motor y pruebas de cumplimiento de estándares para universidades, institutos de investigación e instituciones de pruebas de terceros.y apoyar la implementación de soluciones de prueba personalizadas.



5. SSCD350-1250 /4500 350 kW Rendimiento del motor Dinamómetro eléctrico Sistemas de referencia



1) Normas nacionales:



GB/T 18488.1-20 24 "Sistemas de accionamiento de motores para vehículos eléctricos - Parte 1: Condiciones técnicas",

GB/T 18488.2-20 24 "Sistemas de accionamiento del motor para vehículos eléctricos - Parte 2: Métodos de ensayo",

¥GB 755-2019 "Clasificaciones y rendimiento de las máquinas eléctricas giratorias",

¥JB/T 10634-20 23 "Dinamómetro eléctrico".



2) Normas internacionales:



¢ISO 15084-1:2017 Vehículos de carretera - Sistemas de accionamiento eléctrico - Parte 1: Interfaces de alimentación;

¢ IEC 60034-1:2017 Máquinas eléctricas giratorias - Parte 1: Calificaciones y rendimiento.



3) Relacionados con la industria: Los componentes como los simuladores de baterías y los analizadores de potencia cumplen con sus respectivas normas de precisión y seguridad de la industria (por ejemplo, el sensor de par HBM T40B cumple con la norma ISO 16613:Norma de calibración de 2013, y el sistema de conversión de frecuencia ABB cumple con la norma de seguridad IEC 61800-5-1.



6. Lista de modelos del sistema de banco de pruebas del dinamómetro de rendimiento del motor



Modelo	Potencia en kW	Torque (Nm)	Velocidad nominal (rpm)	Velocidad máxima (rpm)	Precisión de medición del par
Se aplicará el método de evaluación de la calidad.	15	143	1000	4000	0.2% FS
Se aplicará el método de ensayo.	30	286	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	45	430	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	60	573	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	75	716	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	90	859	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	110	1050	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	160	1528	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	200	1910	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	250	2387	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	300	2865	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	30	191	1500	5000	0.2% FS
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.	45	286	1500	5000	0.2% FS
Se aplicará el método de evaluación de la calidad.	60	382	1500	5000	0.2% FS
Se trata de una prueba de la complejidad.	90	573	1500	5000	0.2% FS
Se aplicará el método de ensayo.	132	840	1500	4500	0.2% FS
Se trata de una prueba de la complejidad.	160	1019	1500	4500	0.2% FS
Se aplicará el método de evaluación de la calidad.	200	1273	1500	4000	0.2% FS
Se aplicará el método de evaluación de la calidad de los productos.	250	1592	1500	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	300	1910	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad de los productos.	350	2674	1250	4500	0.2% FS
Se aplicará el método de evaluación de la calidad.	400	2546	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad.	500	3183	1500	3800	0.2% FS
Potencia y velocidada) ely el número de módulos de adquisición puede ser personalizadoa) elRequerido.



7- Entrega y servicio posventa.



Entrega:Los modelos estándar se envían en 90 días; los modelos personalizados se envían en 90-180 días (incluida la logística internacional y la asistencia en el despacho de aduanas).



Servicio postventa:garantía de 1 año para los componentes principales (dinámetro, brida de par), soporte técnico bilingüe (chino e inglés) de por vida (tiempo de respuesta ≤ 4 horas);Las piezas de repuesto se envían a nivel nacional en un plazo de 24 horas y se entregan a nivel internacional en un plazo de 7 días.Se proporcionan 1,5 días de formación gratuita en el funcionamiento; se admite la depuración remota (basada en computadora, incluida la orientación de configuración de soluciones modulares).

8. Preguntas frecuentes

P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?

R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.

P: ¿Cómo puedo obtener más información sobre los productos?

R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.

P: ¿Cuál es su plazo de pago?

R: Normalmente el depósito es del 40% T/T, se paga en su totalidad antes del envío.

P: ¿Cuál es el tiempo de entrega para mis pedidos?

R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.

P: ¿Cómo obtenemos la solución general del banco de pruebas?

R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.

P: ¿Puedo venir a visitar su fábrica?

R: Claro, siempre es bienvenido a visitarnos.
