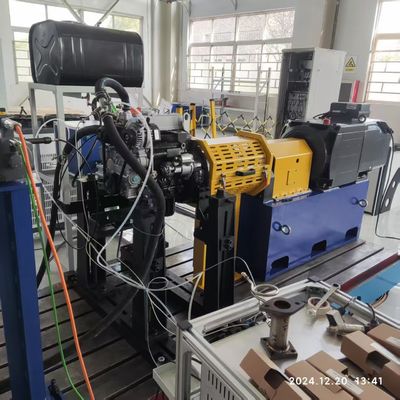

SSCD75-1000/4000 Sistema de banco de pruebas de rendimiento del motor de 75 kW

Ampliación de imagen : SSCD75-1000/4000 Sistema de banco de pruebas de rendimiento del motor de 75 kW

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Seelong
Certificación:	CMC, ISO9001, ISO45001, ISO14001, CE
Número de modelo:	SSCD75-1000/4000

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	USD 25000-100000 dollars per set
Detalles de empaquetado:	Madera contrachapada marinera
Tiempo de entrega:	Entre 6 y 8 semanas laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	7 juegos por mes

Contacto

SSCD75-1000/4000 Sistema de banco de pruebas de rendimiento del motor de 75 kW

descripción

Certificaciones:	CE, ISO 9001, ISO 45001, ISO 14001	Rango de par constante:	0 a 1000 rpm
Constant Power Range:	Se aplicarán las reglas siguientes:	Garantía:	1 año
Velocidad de trabajo máxima:	4000 rpm	Par nominal:	716Nm
Potencia nominal:	75kw	Rango de medición:	0-1000Nm
Peso:	1000 kg	Tensión nominal:	380V
Tipo:	Dinámetro eléctrico
Resaltar:	Banco de ensayo del dinamómetro del motor de 75 kW , Sistema de ensayo de rendimiento del motor eléctrico , Banco de dinámetro de motor de 4000 rpm

Se trata de un sistema de transmisión de datos.Rendimiento motorSistema de banco de ensayo del dinamómetro eléctrico

1. SSCD75-1000/4000 75En kWNuevo motor de energíaDinámetro eléctricoDescripción del componente del sistema de banco

El sistema SSCD75-1000/4000 de banco de pruebas de dinamómetro de rendimiento del motor de 75 kW es una plataforma de prueba integral de alta precisión diseñada específicamente para probar motores de pequeña y mediana potencia.Este sistema integra módulos centrales como un dinamómetro, un sensor de par de alta precisión, un sistema inteligente de medición y control y un simulador de batería de amplio alcance,que cubra de manera exhaustiva las necesidades de verificación del rendimiento de los motores de transmisión de los vehículos de pasajeros, pequeños motores industriales y motores especiales.

Nombre del componente	Especificaciones básicas	Marca del producto
Se aplicarán las siguientes medidas:	Potencia: 75 kW; Velocidad nominal: 1000 rpm; Torque nominal: 716Nm (9550×75/1000); Velocidad máxima: 4000 rpm; Velocidad de potencia constante: 1000-3000 rpm; Refrigeración por agua	Seelong
Flanca de torsión	Rango de medición: 0-1000Nm; exactitud: 0,2% FS	HBM

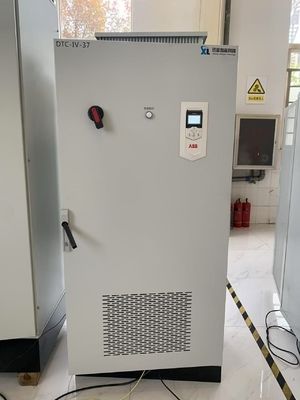

Sistema de inversor de frecuencia variable	Voltado de entrada: 380 V AC de tres fases ± 10%; frecuencia: 50-60 Hz; valor de protección contra la sobrecorriente: 1,5 veces la corriente nominal; múltiples protecciones contra la sobrecarga, la sobrevoltación y el sobrecalentamiento.	ABB

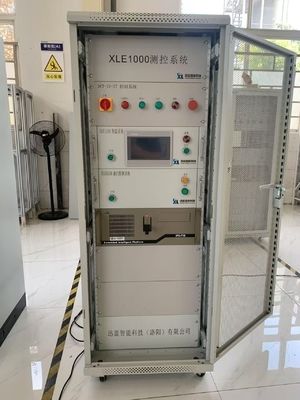

Sistema de medición y control XLP-1000	PC industrial: IPC710, CPU: i7, memoria: 32G, disco duro: 1T, software del sistema de medición y control XLP-1000	Seelong
Módulo de adquisición de datos	Adaptar a las necesidades de adquisición de datos multidimensionales de los motores de pequeña y mediana potencia	Seelong
Sistema de adquisición de datos	Unidad de adquisición de vibración, unidad de adquisición de temperatura, unidad de adquisición de entrada analógica, unidad de adquisición de entrada digital	Adventech ADAM-4017 +
Analisador de potencia	Modelo: WT5006; exactitud básica: 0,03% (lectura 0,01% + rango 0,02%); ancho de banda: CC, 0,1 Hz-1 MHz; pantalla táctil LCD; 6 canales + MTR	Seelong
Transformador de corriente	Rango de medición 200A, precisión del 0,05% FS	-
Simulador de batería	Tensión de salida: 24-1200V; Potencia nominal: 80kW; Potencia máxima: 100kW; Corriente nominal: 300A; Corriente máxima: 375A; Soporta 7 tipos de modelos de baterías (litio ternario / fosfato de hierro de litio, etc.)	Seelong
Opcional - Acoplamiento	Velocidad permitida: 5000 rpm; par permitido: 1000Nm	Seelong
Opcional - soporte del motor	Rango de ajuste (altura del centro del motor): 200 mm-500 mm	Seelong
Opcional - placa de hierro fundido	Material: HT300 (resistencia a la tracción ≥ 300 MPa); los amortiguadores y las placas de hierro fundido aseguran la estabilidad durante los ensayos de alta velocidad.	Seelong
Opcional - amortiguadores	Los amortiguadores de resorte son adecuados para la supresión de vibraciones en ensayos de baja a media potencia; los amortiguadores y las placas de hierro fundido aseguran la estabilidad durante los ensayos de alta velocidad.	Seelong

2. SSCD75-1000/4000 75En kW Dinámetro eléctricoParámetros técnicos

Categorías de parámetros	Indicadores técnicos
Fabricante de los dinámetros	Seelong
Potencia nominal	75 kW
Torque nominal	716Nm
Velocidad nominal	Las demás partidas
Velocidad máxima	Cuatro o cuatro cilindros
Rango de velocidades de par constante	0 a 1000 rpm
Rango de velocidades de potencia constante	Se aplicarán las reglas siguientes:
Modelo del sensor de par	T40B
Fabricante del sensor de par	HBM
Rango del sensor de par	0 a 1000 Nm
Nivel de precisión	0.2% FS

3. SSCD75-1000/4000 75En kWRendimiento motorDinámetro eléctricoSistema de bancos Ventajas principales

Cobertura precisa de la pequeña y media potencia: potencia de 75 kW + rango de par 0-1000 Nm, velocidad máxima de 4000 rpm, adecuado para ensayos en condiciones completas de motores de tracción de automóviles de pasajeros y pequeños motores industriales,el rango de potencia constante de 1000-3000 rpm coincide con las características de funcionamiento de los motores de pequeña y mediana potencia.
Precisión de medición líder en la industria: HBM 0.2% FS de alta precisión de par de brida + Seelong 0.03% de precisión analizador de potencia, junto con Advantech multicanal sistema de adquisición de datos asegura que el error de adquisición de datos de par,potencia, temperatura y otros datos es ≤ 0,5%.
Alta compatibilidad y bajo coste: El simulador de baterías admite una salida de voltaje de 24-1200 V, adaptándose a motores de baja tensión (48 V) y alta tensión (800 V) de potencia pequeña y media;El sistema de conversión de frecuencia ABB tiene una estabilidad excepcional, y la configuración general equilibra el rendimiento y el costo, por lo que es adecuado para pruebas de producción en masa.
Flexible y adaptable a múltiples escenarios: El módulo central está completo y las piezas opcionales pueden satisfacer diferentes requisitos de instalación.El soporte tiene un rango de ajuste de 200-500 mm para adaptarse a varias especificaciones como motores pequeños y micro motoresLa placa de hierro fundido + amortiguador de resorte garantizan la estabilidad del ensayo.

4. SSCD75-1000/4000 75En kW M.OtrosPel rendimiento- ¿ Por qué?eléctricoDel medidor de velocidad T.EsB. El trabajoEnchEl SystemA. Noel usoA. NoReas

En el ámbito de los vehículos de nueva energía: ensayo de potencia, par, eficiencia y durabilidad de los motores de accionamiento (75 kW o menos) para turismos y micro vehículos comerciales, compatibles con las plataformas de voltaje convencionales de 48V/300V/800V.
En el ámbito de los motores industriales: ensayos de fábrica y verificación de la clasificación de eficiencia energética de los motores para pequeñas bombas de agua,Ventiladores y compresores (conforme a la norma GB 18489-2023 "Límite de eficiencia energética y grados de eficiencia energética de los motores asíncronos trifásicos de tamaño pequeño y mediano").
Motor especializadoensayo: motores para motocicletas eléctricas, vehículos eléctricos de baja velocidad y maquinaria de construcción pequeña, que satisfacen las necesidades de escenarios de baja potencia y alta velocidad.
Instituciones de investigación y educación: Plataforma de investigación y desarrollo del rendimiento del motor y de enseñanza de experimentos para laboratorios de motor universitarios e institutos de investigación pequeños, que apoya soluciones de ensayo personalizadas.

5. SSCD75-1000/4000 75En kWRendimiento motorDinámetro eléctricoNorma de referencia para el sistema de bancosel

Normas nacionales:

GB/T 18488-2024 "Sistemas de accionamiento de motores para vehículos eléctricos",
GB 755-2019 "Clasificaciones y rendimiento de las máquinas eléctricas giratorias",
GB 18489-2023 "Límites de eficiencia energética y grados de eficiencia energética para motores asíncronos trifásicos de tamaño pequeño y mediano",
JB/T 10634-2023 "Dinámetros eléctricos".

Las normas internacionales:

ISO 15084-1:2017 "Sistemas de propulsión eléctricos para vehículos de carretera"
IEC 60034-1:2017 "Clasificaciones y rendimiento de máquinas eléctricas giratorias".

Información relacionada con la industria: El sensor de par HBM T40B cumple con la norma de calibración ISO 16613:2013 y el sistema de conversión de frecuencia ABB cumple con la norma de seguridad IEC 61800-5-1.

6. Rendimiento motorDinámetro eléctricoSistema de bancos Modelo Lista de las

Modelo	Potencia en kW	Torque (Nm)	Velocidad nominal (rpm)	Velocidad máxima (rpm)	Precisión de medición del par
Se aplicará el método de evaluación de la calidad.	15	143	1000	4000	0.2% FS
Se aplicará el método de ensayo.	30	286	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	45	430	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	60	573	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	75	716	1000	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	90	859	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	110	1050	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	160	1528	1000	3500	0.2% FS
Se aplicará el método de evaluación de la calidad.	200	1910	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	250	2387	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	300	2865	1000	3300	0.2% FS
Se aplicará el método de evaluación de la calidad.	30	191	1500	5000	0.2% FS
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.	45	286	1500	5000	0.2% FS
Se aplicará el método de evaluación de la calidad.	60	382	1500	5000	0.2% FS
Se trata de una prueba de la complejidad.	90	573	1500	5000	0.2% FS
Se aplicará el método de ensayo.	132	840	1500	4500	0.2% FS
Se trata de una prueba de la complejidad.	160	1019	1500	4500	0.2% FS
Se aplicará el método de evaluación de la calidad.	200	1273	1500	4000	0.2% FS
Se aplicará el método de evaluación de la calidad de los productos.	250	1592	1500	4000	0.2% FS
Se aplicará el método de evaluación de la calidad.	300	1910	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad de los productos.	350	2674	1250	4500	0.2% FS
Se aplicará el método de evaluación de la calidad.	400	2546	1500	3800	0.2% FS
Se aplicará el método de evaluación de la calidad.	500	3183	1500	3800	0.2% FS
Potencia y velocidada) ely el número de módulos de adquisición puede ser personalizadoa) elRequerido.

7Entrega y servicio postventa

Entrega: los modelos estándar se envían en 90 días, los modelos personalizados en 90-180 días (incluida la logística internacional y la asistencia al despacho de aduanas);
Servicio postventa: garantía de 1 año para los componentes principales (dinámetro, brida de par), soporte técnico bilingüe (chino e inglés) de por vida (tiempo de respuesta ≤ 4 horas);Las piezas de repuesto se envían a nivel nacional en un plazo de 24 horas y se entregan a nivel internacional en un plazo de 7 días.; se proporciona un día de formación gratuita de operación y se admite la depuración remota (terminal de ordenador + guía por vídeo).

8. Preguntas frecuentes

P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?

R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.

P: ¿Cómo puedo obtener más información sobre los productos?

R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.

P: ¿Cuál es su plazo de pago?

R: Normalmente el depósito es del 40% T/T, se paga en su totalidad antes del envío.

P: ¿Cuál es el tiempo de entrega para mis pedidos?

R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.

P: ¿Cómo obtenemos la solución general del banco de pruebas?

R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.

P: ¿Puedo venir a visitar su fábrica?

R: Claro, siempre es bienvenido a visitarnos.
