Se trata de una serie de medidas de control.En kWRendimiento motorDinámetro eléctricoSistema de banco de ensayo
1. SSCD200-1000/3300 200En kWNuevo motor de energíaDinámetro eléctricoSistema de bancos Descripción del componente

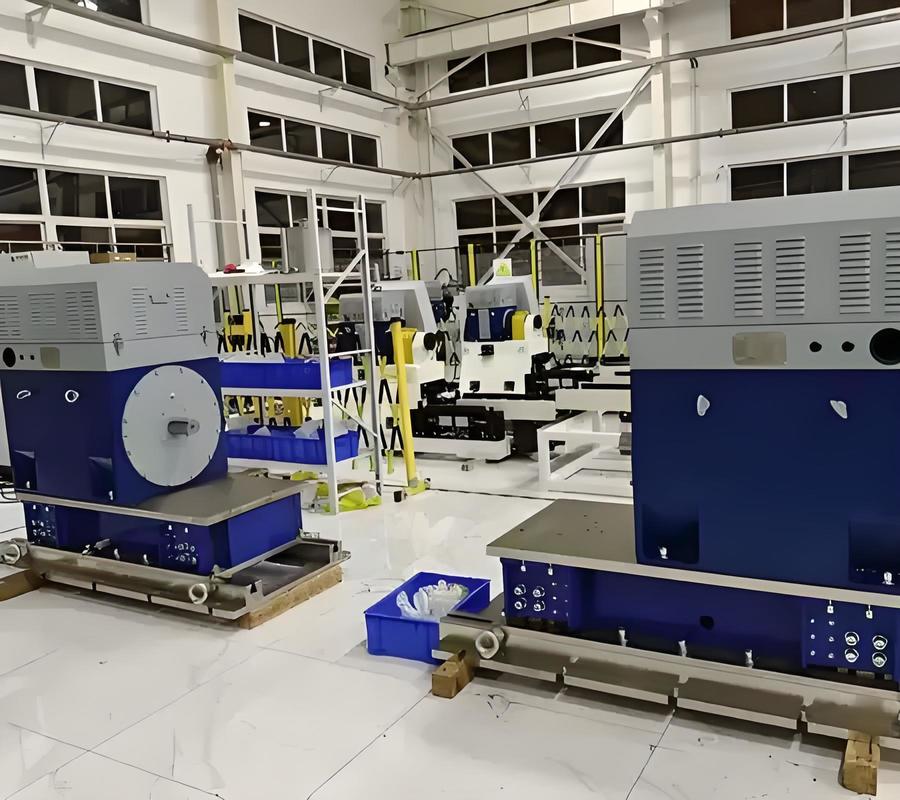

El sistema SSCD200-1000/3300 de banco de pruebas de dinamómetro de rendimiento del motor de 200 kW es una plataforma de prueba integral de alto rendimiento diseñada específicamente para probar motores de potencia media y grande.Este sistema integra módulos centrales como un dinamómetro, un sensor de par de alta precisión, un sistema inteligente de medición y control y un simulador de batería de amplio alcance,que cubra de forma exhaustiva las necesidades de verificación del rendimiento de los motores de accionamiento de los vehículos comerciales, motores industriales medianos y grandes, y motores especiales.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
| Se aplicarán las siguientes medidas: |
Potencia: 200 kW; velocidad nominal: 1000 rpm; par nominal: 1910Nm (fórmula de cálculo: 9550×200/1000); velocidad máxima: 3300 rpm; velocidad de potencia constante: 1000-3000 rpm; enfriamiento por agua. |
Seelong |
| Flanca de torsión |
Las mediciones se realizarán con una precisión del 0,2% FS (de acuerdo con la norma de calibración ISO 16613:2013). |
HBM |
| Sistema de inversor de frecuencia variable |
Voltado de entrada: AC de tres fases 380V±10%; Frecuencia de funcionamiento: 50-60Hz; Valor de protección contra la sobrecorriente: 1,5 veces la corriente nominal; Equipado con múltiples protecciones contra la sobrecarga, la sobrevoltaje,y sobrecalentamiento. |
ABB |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC710; CPU: Intel Core I7; Memoria: 32 GB DDR4; Disco duro: 1 TB SSD; Software de sistema de medición y control XLP-1000 preinstalado (apoya la adquisición de datos en tiempo real, análisis de curvas,y generación de informes). |
Seelong |
| Módulo de adquisición de datos |
Es adecuado para probar motores de potencia media y alta y admite la adquisición simultánea de múltiples parámetros como par, velocidad, voltaje, corriente, temperatura y vibración. |
Seelong |
| Sistema de adquisición de datos |
Incluye una unidad de adquisición de vibraciones (tasa de muestreo ≤ 1kHz), una unidad de adquisición de temperatura (rango de medición -40~150°C), una unidad de adquisición de entrada analógica (resolución de 16 bits),y una unidad de adquisición digital (8 entradas/salidas). |
Adventech ADAM-4017 + |

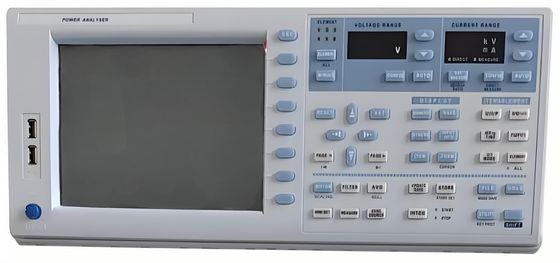

| Analisador de potencia |
Modelo: WT5006; Precisión básica: 0,03% (0,01% de la lectura + 0,02% del rango); Ancho de banda: CC, 0,1Hz-1MHz; Pantalla: pantalla táctil LCD de 7 pulgadas; Canales: 6 canales + MTR (canal específico del motor) |
Seelong |
| Transformador de corriente |
Rango de medición: 0-500A; exactitud de medición: 0,05% FS; linealidad: ≤ 0,02% FS |
- |

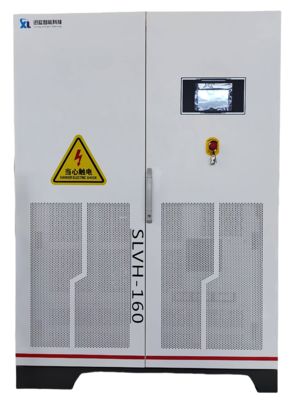

| Simulador de batería |
Voltado de salida: 24-1200V; Potencia nominal: 220kW; Potencia máxima: 275kW; Corriente nominal: 550A; Corriente máxima: 687.5A; Modelos de baterías compatibles: Batería terciaria de litio, óxido de litio y manganeso,Titanato de litio, óxido de cobalto de litio, fosfato de hierro de litio, batería de plomo-ácido y batería de hidruro de níquel-metal (7 tipos). |
Seelong |
| Opcional - Acoplamiento |
Velocidad permitida: 5000 rpm; par permitido: 2000Nm; Material: acero 45# (temperado en superficie). |
Seelong |
| Opcional - soporte del motor |
Rango de ajuste (altura del centro del motor): 200 mm-500 mm; Capacidad de carga: ≤ 500 kg; Método de ajuste: ajuste manual del tornillo |
Seelong |
| Opcional - placa de hierro fundido |
Material: HT300 (resistencia a la tracción ≥ 300 MPa); planitud: ≤ 0,05 mm/m; rugosidad de la superficie: Ra≤1,6 μm; amortiguadores y placas de hierro fundido aseguran la estabilidad durante los ensayos de alta velocidad. |
Seelong |
| Opcional - amortiguadores |
Tipo: amortiguador de resorte; carga nominal: 100-300 kg/unidad; coeficiente de amortiguación: 0,2 a 0.3; Frecuencia de vibración aplicable: 5-10 Hz; El amortiguador y la placa de hierro fundido aseguran la estabilidad durante las pruebas de alta velocidad. |
Seelong |

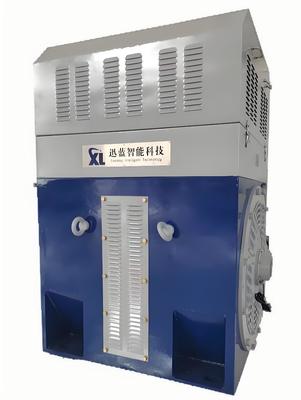

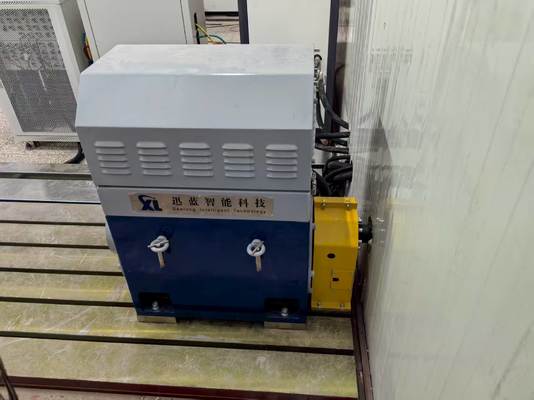

2. SSCD200-1000/3300 200En kW Dinámetro eléctricoParámetros técnicos
| Categorías de parámetros |
Indicadores técnicos |
| Fabricante de los dinámetros |
Seelong |
| Potencia nominal |
200 kW |
| Torque nominal |
Las demás |
| Velocidad nominal |
Las demás partidas |
| Velocidad máxima |
Las demás partidas |
| Rango de velocidades de par constante |
0 a 1000 rpm |
| Rango de velocidades de potencia constante |
Se aplicarán las reglas siguientes: |
| Modelo del sensor de par |
T40B |
| Fabricante del sensor de par |
HBM |
| Rango del sensor de par |
0 a 2000 Nm |
| Clase de precisión (medida del par) |
0.2% FS |
| Precisión de la medición de la potencia |
00,03% (0,01% de la lectura + 0,02% del rango) |
| Frecuencia de adquisición de datos |
No más de 1 kHz |
| Método de enfriamiento (dinámetro) |
Refrigeración por agua (temperatura del agua de entrada ≤ 35°C, presión del agua de 0,2 a 0,4 MPa) |
3. SSCD200-1000/3300 200En kWRendimiento motorDinámetro eléctricoSistema de bancos Ventajas principales
- Adaptación precisa para potencia media y alta
Con una potencia nominal de 200 kW y un rango de par de 0-1910 Nm, y una velocidad máxima de 3300 rpm, cubre las necesidades de ensayo en condiciones completas de motores de potencia media y grande;el rango de potencia constante de 1000-3000 rpm coincide con exactitud con las características de funcionamiento de los motores de accionamiento de vehículos comerciales y de los motores industriales medianos y grandes, evitando los puntos ciegos del ensayo.
- Garantizar la exactitud de las mediciones multidimensionales
Equipado con una brida de par de alta precisión HBM 0,2% FS, combinado con un analizador de potencia Seelong WT5006 (0,03% de precisión básica) y un sistema de adquisición de datos multicanal Advantech,logran una adquisición sincrónica y precisa de parámetros clave como el par, potencia, temperatura y vibración, con un error de datos de ≤ 0,5%, que cumpla los requisitos estrictos de exactitud de ensayo de la norma nacional GB/T 18488-2024.
- Compatibilidad de escena amplia
El simulador de batería admite una alta tensión de salida de 24-1200 V, adaptándose a los requisitos de alimentación de motores de potencia media y alta de 48 V de baja tensión a 800 V de alta tensión.el convertidor de frecuencia ABB es compatible con un amplio voltaje de entrada de 380V±10%, manteniendo un funcionamiento estable incluso en escenarios de fluctuación de voltaje, y puede adaptarse a diferentes entornos regionales de la red eléctrica.
- Configuración flexible y funcionamiento estable
El sistema comprende módulos básicos como medición y control, adquisición de datos y análisis de potencia.El soporte del motor tiene un rango de ajuste de 200-500 mm para acomodar motores de diferentes especificacionesLa combinación de placa de hierro fundido HT300 y amortiguador de resorte reduce eficazmente las interferencias de vibración durante la prueba y garantiza el funcionamiento estable a largo plazo del equipo.
4. SSCD200-1000/3300 200En kW M.OtrosPel rendimientoDinámetro eléctrico T.EsB. El trabajoEnchEl System AplicaciónA. NoReas
1) elSector de los vehículos de nueva energía
Es adecuado para ensayos de potencia, par, eficiencia y durabilidad de motores de propulsión para vehículos comerciales de nueva energía (camiones ligeros, camiones medianos) y vehículos híbridos de pasajeros.Puede combinarse con motores de plataforma de alto voltaje de 800V y cumple con los requisitos de prueba para exceso de velocidad, sobrecarga y adaptabilidad al medio ambiente a altas y bajas temperaturas en GB/T 18488-2024.
2) elCampo motor industrial
Las pruebas de fábrica y las pruebas de tipo se realizan en motores industriales medianos y grandes de 200 kW o menos (como motores para bombas de agua medianas y grandes, ventiladores y compresores).Esto puede verificar indicadores clave de rendimiento como la clasificación de la eficiencia energética del motor (conforme con GB 18489-2023), las características de aumento de temperatura y las características de carga.
3) elCampo motor especial
Es adecuado para ensayos especializados de motores especiales, tales como maquinaria de construcción pequeña y mediana (cargadoras, excavadoras), maquinaria auxiliar marina y motores auxiliares de tránsito ferroviario,satisfacer los requisitos de verificación del rendimiento en escenarios de alto par (≤1910Nm) y velocidad media a alta (≤3300rpm).
4) elInstituciones de investigación y ensayos
Proporcionamos una plataforma de pruebas para motores de potencia media y alta para universidades, institutos de investigación y organizaciones de pruebas de terceros,apoyo a soluciones de ensayo personalizadas (como pruebas de envejecimiento del motor y pruebas de simulación de fallas) para ayudar a optimizar el rendimiento del motor y verificar el cumplimiento de las normas.
5. SSCD200-1000/3300 200En kWRendimiento motorDinámetro eléctricoNorma de referencia para el sistema de bancosel
Normas nacionales
- GB/T 18488-2024 Sistemas de accionamiento de motores para vehículos eléctricos
- GB 755-2019 Calificaciones y rendimiento de las máquinas eléctricas giratorias
- GB 18489-2023 Límites de eficiencia energética y grados de eficiencia energética para motores asíncronos trifásicos de tamaño pequeño y mediano
- JB/T 10634-2023 Dinamómetro eléctrico
Las normas internacionales
- ISO 15084-1:2017 Vehículos de carretera - Sistemas de propulsión eléctricos - Parte 1: Interfaces de potencia
- IEC 60034-1:2017 Máquinas eléctricas giratorias Parte 1: Calificaciones y rendimiento
Normas relacionadas con la industria
- Sensor de par HBM T40B: Se ajusta a la norma ISO 16613:2013 "Medida de la fuerza dinámica - Método de calibración para sensores de par".
- Sistemas de conversión de frecuencia ABB: Conforme con la norma IEC 61800-5-1:2017 "Sistemas de accionamiento eléctrico de velocidad variable Parte 5-1: Requisitos de seguridad Electricidad, calor y energía "
- Analista de potencia: conforme con la norma IEC 62386-101:2017 "Fuentes de alimentación para equipos electrónicos - Parte 101: Requisitos de rendimiento"
6. Rendimiento motorDinámetro eléctricoSistema de bancos Modelo Lista de las
| Modelo |
Potencia en kW |
Torque (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
0.2% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
0.2% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
0.2% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
0.2% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
350 |
2674 |
1250 |
4500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
0.2% FS |
| Potencia y velocidada) ely el número de módulos de adquisición puede ser personalizadoa) elRequerido. |
7Entrega y servicio postventa
1)Entrega
- 90 días desde la realización del pedido (incluidas las pruebas de fábrica);
- Modelos personalizados: el tiempo de entrega es de 90 a 180 días (incluida la confirmación de la solución, la producción,La asistencia en materia de depuración y logística internacional y despacho de aduanas) en función de los requisitos personalizados..
2)Servicio postventa
- Período de garantía: los componentes principales (dinamómetro, brida de par) están garantizados durante un año.
- Apoyo técnico: se proporciona apoyo técnico bilingüe (inglés y chino) durante toda la vida, con un tiempo de respuesta de ≤4 horas (durante el horario de trabajo).
- Suministro de piezas de repuesto: las piezas de repuesto nacionales se enviarán en un plazo de 24 horas, y las piezas de repuesto internacionales se entregarán en un plazo de 7 días (excluyendo el tiempo de despacho aduanero).
- Servicios de formación: 1,5 días de formación gratuita sobre el funcionamiento in situ (incluyendo el funcionamiento del equipo, el uso del software y el mantenimiento diario);
- Debugging remoto: admite la depuración remota a través de la computadora y proporciona orientación y solución de configuración modular para la resolución de problemas.
