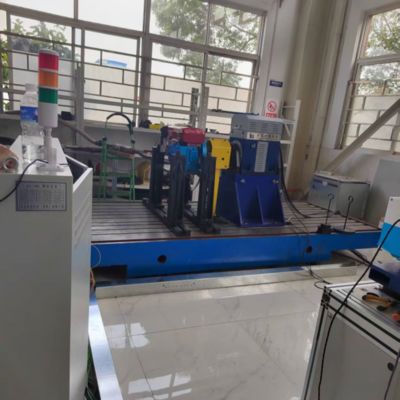

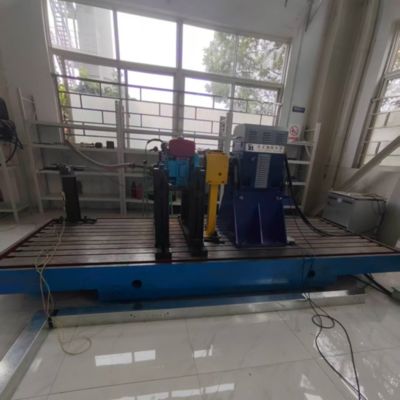

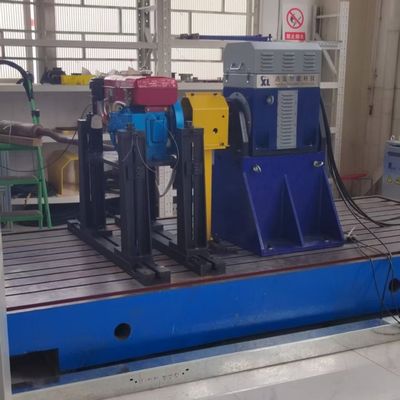

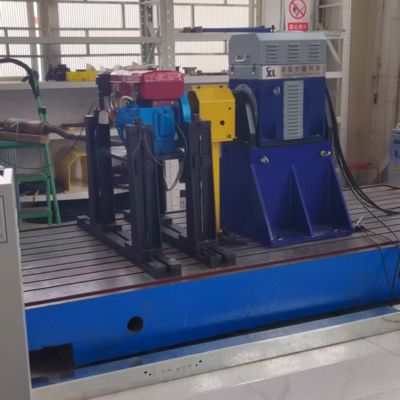

Banco de pruebas de dinamómetro eléctrico para motores de drones SSCG75-3000/10000 de 75 kW
1. SSCG75-3000/10000 75kW Drones Parámetros técnicosotor Parámetros técnicosParámetrosEspecificacionesPrueba BancoPotencia 75 kW, velocidad nominal 3000 rpm, velocidad máxima 10000 rpm, par nominal 238 Nm, diseño refrigerado por aire.El banco de pruebas de dinamómetro eléctrico para motores de drones SSCG75-3000/10000 de 75 kW es un sistema de prueba integrado de alta precisión diseñado específicamente para la investigación y prueba de motores de drones de clase de 75 kW. Este sistema integra un dinamómetro eléctrico de alta precisión, un sistema modular de medición y control y una unidad de adquisición de datos multicanal, lo que permite una evaluación integral de los parámetros de rendimiento clave de los motores turboeje/turbohélice, como el par, la velocidad, la potencia y el consumo de combustible. Nombre del componenteEspecificaciones principales
M
| arca |
Dinamómetro eléctrico SSCG75-3000/10000 |
Potencia 75 kW, velocidad nominal 3000 rpm, velocidad máxima 10000 rpm, par nominal 238 Nm, diseño refrigerado por aire.Seelong |
| Brida de par |
Rango de medición 0-300 Nm, precisión 0,2% FS |
inamo |

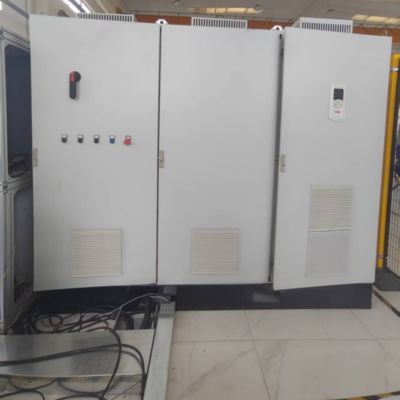

| Sistema de inversor de frecuencia variable |
múltiples protecciones contra sobrecarga, sobretensión y sobrecalentamiento. |
ABB |

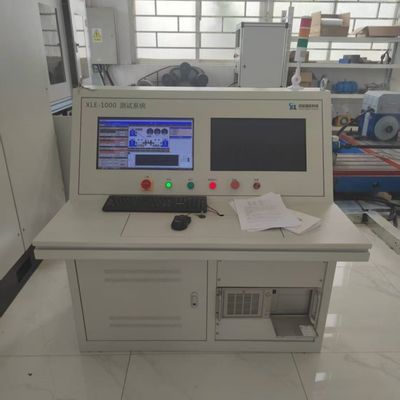

| Sistema de medición y control XLE-1000 |
PC industrial: IPC710; CPU: Intel Core i7; Memoria: 32 GB DDR4; Disco duro: SSD de 1 TB; Software XLE-1000 preinstalado |
Seelong |
| Sistema de adquisición de datos |
Incluye módulo de baja temperatura de 6 canales, módulo de alta temperatura de 8 canales y módulo analógico de 8 canales, integrando sensores PT100, de presión y de temperatura y humedad. |
inamo |
| Actuador de acelerador servoasistido |
Fuerza de actuación de 150 N, carrera de 120 mm; Simulación de acelerador electrónico: doble canal 0-2,5 V/5 V |
inamo |
| medidor de consumo de combustible |
Tipo báscula, rango de medición 10-50 Kg/h, precisión 0,2% FS |
inamo |
| Ventilador centrífugo de frecuencia variable |
Potencia de 20 kW, utilizado para la disipación de calor del dispositivo bajo prueba. |
inamo |
| Opcional - Acoplamiento |
Par admisible: 300 Nm; Velocidad admisible: 18000 r/min |
inamo |
| Opcional - Soporte de motor |
Forma de L personalizada no estándar, espesor de pared > 50 mm |
inamo |
| Opcional - Placa de hierro fundido |
Material: HT300; Planitud: ≤0,05 mm/m; Rugosidad superficial: Ra≤1,6 μm; Los amortiguadores y las placas de hierro fundido garantizan la estabilidad durante las pruebas a alta velocidad. |
inamo |
| Opcional - Amortiguadores |
Tipo resorte, carga nominal 100-300 kg, coeficiente de amortiguación 0,2-0,3, adecuado para frecuencias de vibración de 5-10 Hz; el amortiguador y la placa de hierro fundido garantizan la estabilidad durante las pruebas a alta velocidad. |
inamo |
| 2. SSCG75-3000/10000 75 kW |
D |
inamo |
eléctrico Parámetros técnicosParámetrosEspecificacionesModelo SSCG75-3000/10000
| Potencia nominal |
75 kW |
| (%FS) |
SSCG90-3000/10000 |
| Par nominal |
238 Nm |
| Velocidad máxima |
10000 rpm |
| Método de enfriamiento |
refrigerado por aire |
| Nivel de protección |
IP54 |
| Capacidad de sobrecarga |
150% de la potencia nominal |
| Precisión de medición de par |
±0,2% FS |
| Precisión de medición de velocidad |
±1 rpm |
| 3. SSCG75-3000/10000 75 kW |
Banco de pruebas de dinamómetro eléctrico para motores de drones |
| Ventajas principales |
1) Control de alta precisión |
: La brida de par y el medidor de consumo de combustible logran una precisión de 0,2% FS y, combinado con el algoritmo PID, se realiza el control de fluctuación de velocidad (valor típico < ±0,1%), lo que garantiza la fiabilidad de los datos de prueba.2) Gestión de energía en cuatro cuadrantes : Admite el funcionamiento en modo dual eléctrico/generador, con alta eficiencia de retroalimentación de energía, y se adapta a las necesidades de prueba de condiciones completas de los motores de drones.
3) Escalabilidad modular: El sistema de medición y control XLE-1000 admite la adquisición de datos multicanal y los componentes opcionales se pueden adaptar de forma flexible a diferentes escenarios de prueba.4) Protección de seguridad
: El sistema de convertidor de frecuencia integra protección contra sobrecarga, sobretensión y sobrecalentamiento para garantizar la estabilidad durante las pruebas a alta velocidad.5) Diseño de baja vibración
: El amortiguador se adapta a frecuencias de vibración de 5-10 Hz y la placa de hierro fundido garantiza la precisión de las pruebas. 4. Áreas de aplicación del banco de pruebas de dinamómetro eléctrico para motores de drones SSCG75-3000/10000 de 75 kW1) Desarrollo de motores de drones
: Pruebas de proceso completo de arranque, aceleración y frenado para motores turboeje/turbohélice de clase de 75 kW. 2) Verificación de propulsión aeroespacial: Admite pruebas de durabilidad de materiales difíciles de mecanizar como aleaciones de alta temperatura y aleaciones de titanio.
3) Pruebas de potencia de nueva energía : Evaluación de la eficiencia de retroalimentación de energía de sistemas de tren motriz híbridos.4) Calibración de motores industriales
: utilizado para la calibración de características de par-velocidad de motores de alta precisión.
5. SSCG75-3000/10000 75 kW Banco de pruebas de dinamómetro eléctrico para motores de vehículos aéreos no tripulados
Normas de referencia1)
Normas de seguridad eléctrica: Cumple con las normas de eficiencia energética IEC 60034-30-1.
2) Normas de adquisición de datos
: de acuerdo con el sistema de gestión de mediciones ISO 10012.3) Norma de adaptabilidad ambiental
: Cumple con los requisitos de prueba ambiental de la serie GB/T 2423.6. Modelo de banco de pruebas de dinamómetro eléctrico para motores de dronesLista
ModeloPotencia (KW)Par (Nm)
Velocidad nominal (rpm)Velocidad máxima (rpm)Rango de par constante (rpm)
Rango de potencia constante (rpm) Precisión de medición de par
| (%FS) |
SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0-3000 |
3000-10000
0,05/0,1/0,2
|
| SSCG45-3000/10000 |
45 |
143 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG60-3000/10000 |
60 |
191 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG75-3000/10000 |
75 |
238 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG90-3000/10000 |
90 |
286 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG110-3000/10000 |
110 |
350 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG132-3000/10000 |
132 |
400 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG160-3000/10000 |
160 |
509 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG200-3000/8000 |
200 |
637 |
1) Modelos estándar |
8000 |
2) Modelos personalizados |
3000-8000 |
3) Servicios de apoyo |
| SSCG250-3000/8000 |
250 |
796 |
1) Modelos estándar |
7500 |
2) Modelos personalizados |
3000-7500 |
3) Servicios de apoyo |
| SSCG300-3000/7500 |
300 |
955 |
1) Modelos estándar |
7500 |
2) Modelos personalizados |
3000-7500 |
3) Servicios de apoyo |
| SSCG350-3000/7500 |
350 |
1114 |
1) Modelos estándar |
: Se envía en 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida a la llegada). |
2) Modelos personalizados |
: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluyendo Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluyendo embalaje seguro y tratamiento a prueba de humedad y óxido). |
3) Servicios de apoyo |
| SSCG400-3000/7500 |
400 |
1273 |
1) Modelos estándar |
: Se envía en 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida a la llegada). |
2) Modelos personalizados |
: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluyendo Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluyendo embalaje seguro y tratamiento a prueba de humedad y óxido). |
3) Servicios de apoyo |
| Admite servicios personalizados: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
7. Entrega y soporte postventa |
Servicios de entrega |
1) Modelos estándar |
: Se envía en 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida a la llegada). |
2) Modelos personalizados |
: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluyendo Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluyendo embalaje seguro y tratamiento a prueba de humedad y óxido). |
3) Servicios de apoyo |
: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio.
Soporte postventa 1) Compromiso de garantía
: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano.
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas
3) Servicios de instalación, puesta en marcha y capacitación: El usuario es responsable de la instalación básica en el sitio. Seelong enviará dos técnicos profesionales para brindar orientación en el sitio (incluyendo posicionamiento y calibración del equipo, y especificaciones de conexión de tuberías/líneas); la puesta en marcha del equipo será manejada completamente por nosotros (incluyendo pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema); se proporcionarán 3 días de capacitación profesional gratuita sobre operación (cubriendo operación del equipo, configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.
4) Servicio remoto: Admite depuración remota a través de computadora, actualizaciones de sistema y guía de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas por inactividad.
8. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?R: Admitimos pedidos de prueba pequeños de 1 unidad para productos en stock.P: ¿Cómo puedo obtener más información sobre los productos?R: Por favor, deje su correo electrónico y le enviaremos su libro de muestras electrónico.
P: ¿Cuál es su plazo de pago?R: Normalmente 40% de depósito T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega de mis pedidos?R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, para otros productos, por favor contáctenos.
