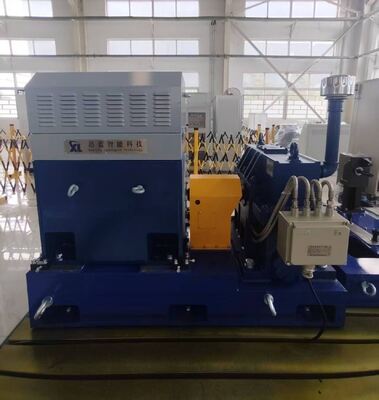

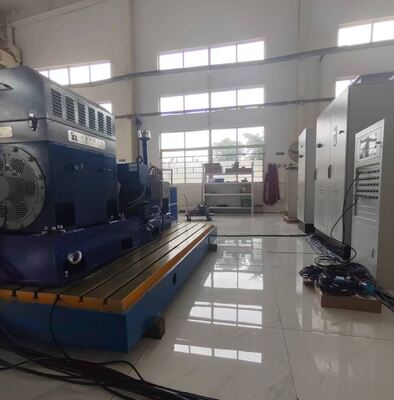

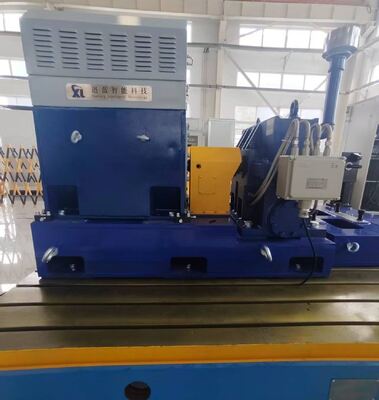

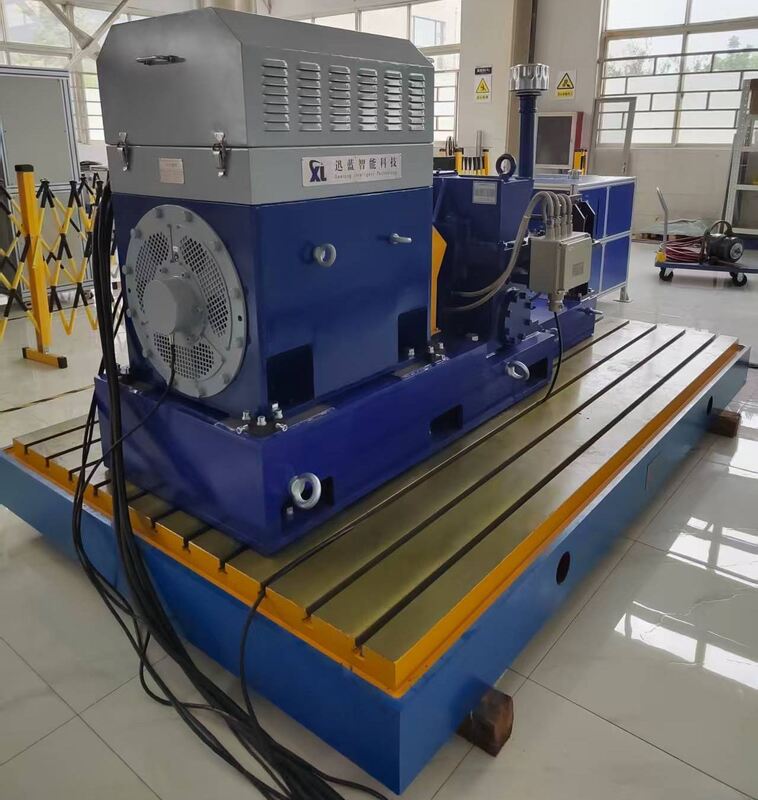

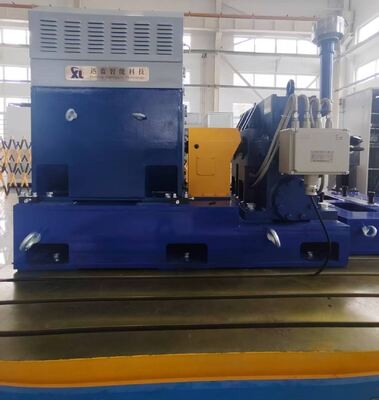

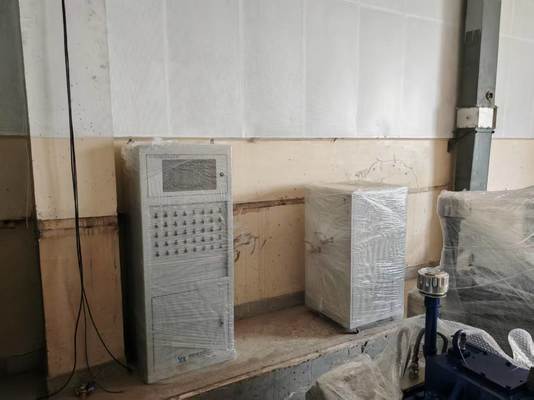

SSCD200-1000/3300 1910Nm Torque nominal 3300 rpm Dinámetro de transmisión de velocidad máxima de caja de cambios

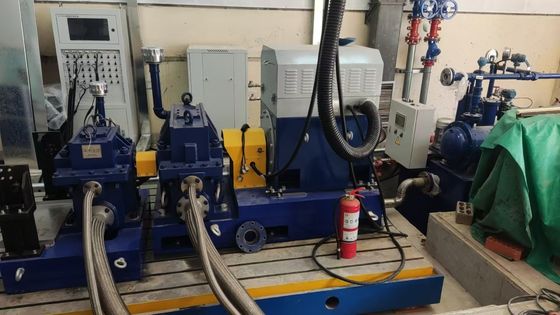

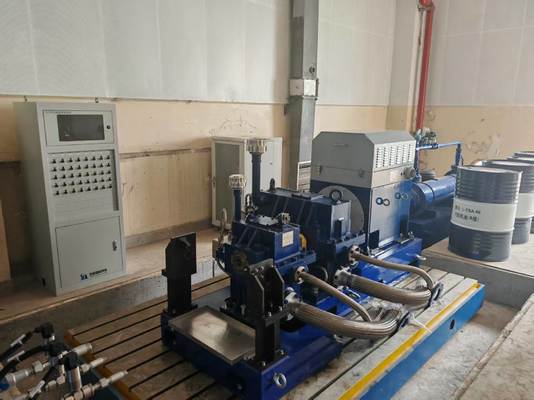

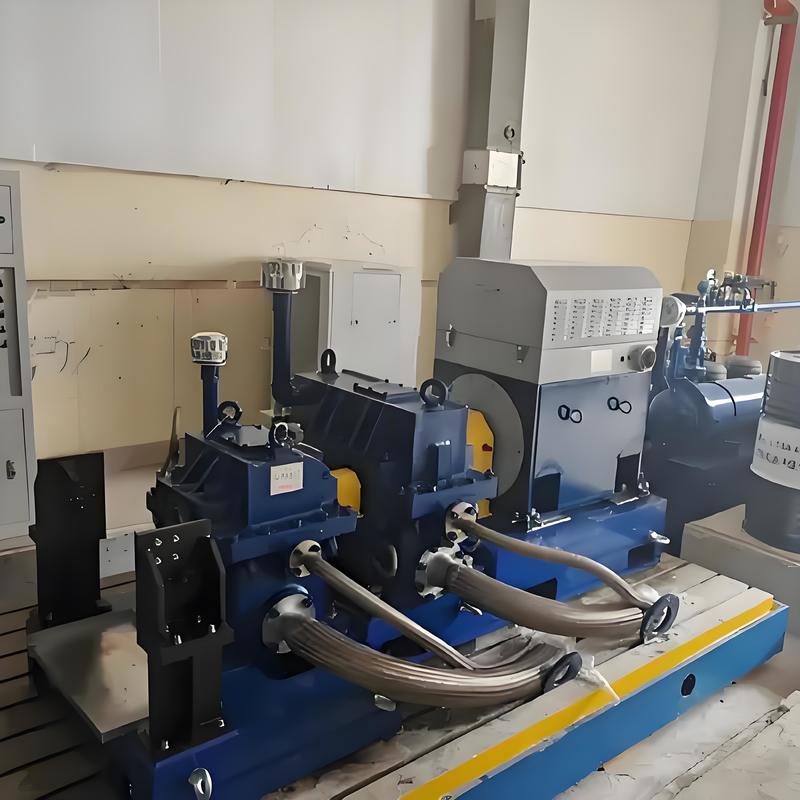

1.Descripción del componente SSCD200-1000/3300 Dinamómetro de transmisión de caja de cambios
El banco de ensayo de caja de cambios SSCD200-1000/3300 es un dispositivo de alto rendimiento diseñado específicamente para ensayos de caja de cambios de alta precisión, ampliamente utilizado en la fabricación industrial, la energía eólica,maquinaria para la construcciónEste banco integra el dinamómetro de accionamiento de Seelong (modelo SSCD200-1000/3300, potencia de 200 kW, velocidad nominal de 1000 rpm, velocidad máxima de 3300 rpm,precisión de la medición del par 0.2% FS) y dinamómetro de carga (modelo SSCD110-300/600, potencia de 110 kW, velocidad nominal de 300 rpm, velocidad máxima de 600 rpm), combinado con el sistema de inversores de ABB (precisión de control de par 0.2% FS,precisión del control de velocidad ±1 rpm, tiempo de respuesta de 5 ms) y el sistema de medición y control XLP-1000 de Seelong (equipado con un procesador Intel Core i7, 32 GB de memoria DDR4 y un SSD de 1 TB),permitir un seguimiento exhaustivo y un control preciso de parámetros clave como el par, velocidad, temperatura y presión.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
|
Se aplican las siguientes medidas:
Dinámetro eléctrico de carga
|
Potencia: 110 kW; velocidad nominal: 300 rpm; par nominal: 3501 Nm; velocidad máxima: 600 rpm; sensor de medición del par: 0-5000 Nm (precisión: 0,2% FS) |
Seelong |
| Se aplicarán las siguientes medidas: |
Potencia: 200 kW; Velocidad nominal: 1000 rpm; Torque nominal: 1910 Nm; Velocidad máxima: 3300 rpm; Sensor de medición del par: 0-2000 Nm (precisión: 0.2% FS) |
Seelong |
| Dispositivo de calibración del par |
Calibración del par de la brida del par |
Seelong |
| Sistema de inversor de frecuencia variable |
Sistema de inversor de frecuencia variable con múltiples accionamientos; precisión de control del par del 0,2% FS; precisión de control de la velocidad ±1 rpm; tiempo de respuesta de 5 ms; equipado con múltiples protecciones contra sobrecarga, sobrevoltaje,y sobrecalentamiento. |
ABB |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC710; CPU: Intel Core i7; Memoria: 32 GB DDR4; Disco duro: SSD de 1 TB; Software XLP-1000 preinstalado |
Seelong |
| Sistema de adquisición de datos |
módulo de adquisición de temperatura PT100, módulo de adquisición de presión, módulo de adquisición de señal analógica, sensor de adquisición de temperatura, sensor de adquisición de presión, sensor de adquisición de vibraciones,Cuadro de adquisición de datos |
Seelong |

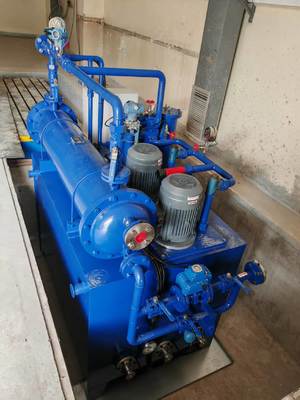

| Dispositivo de control de la temperatura del aceite |
Intercambiador de calor de placa de acero inoxidable, sistema de control PLC; precisión de control de temperatura: ± 1 °C |
Seelong |
| Medidor de caudal del engranaje |
utilizado para la medición del caudal de agua y aceite:
Rango de recogida: 0-50 L/min.
Precisión: 0,5% FS
El modelo: SLLL050
|
Seelong |
| Opcional - Acoplamiento |
Torque permitido: 500 Nm; velocidad permitida: 18000 r/min. |
Seelong |
| Opcional - soporte del motor |
De forma no estándar, a medida, en forma de L, de espesor de pared > 50 mm |
Seelong |
| Opcional - placa de hierro fundido |
Material: HT300; Planitud: ≤ 0,05 mm/m; Rugosidad de la superficie: Ra≤1,6 μm; Los amortiguadores y las placas de hierro fundido aseguran la estabilidad durante los ensayos de alta velocidad. |
Seelong |
| Opcional - amortiguadores |
Tipo de resorte, carga nominal de 100 a 300 kg, coeficiente de amortiguación de 0,2 a 0.3, adecuado para frecuencias de vibración de 5-10 Hz; el amortiguador y la placa de hierro fundido aseguran la estabilidad durante las pruebas de alta velocidad. |
Seelong |
2. SSCD200-1000/3300 Dinamómetro eléctrico de 200 kW Parámetros técnicos
| Parámetros |
Especificaciones |
| Pel otro |
200 kilovatios. |
| Velocidad nominal |
Las demás partidas |
| Velocidad máxima |
Las demás partidas |
| Torque nominal |
Las demás |
| Rango de medición del par |
0 a 2000 Nm |
| Precisión de la medición del par |
0.2% FS |
| Precisión del control de velocidad |
El valor de la velocidad de rotación |
| Tiempo de respuesta |
5 ms |
3. SSCD200-1000/3300 Dinámetro de transmisión de caja de engranajes Ventajas principales
1) Pruebas de alta precisión: precisión de medición del par del 0,2% FS, precisión de control de velocidad de ±1 rpm, garantizando datos de ensayo precisos y fiables.
2) Procesamiento de datos de alta eficiencia: El sistema de medición y control XLP-1000 está equipado con un procesador de alto rendimiento que permite un procesamiento rápido de datos y un seguimiento en tiempo real.
3) Monitoreo de parámetros completo: El sistema de adquisición de datos integra múltiples sensores para monitorear de manera integral parámetros como temperatura, presión y caudal.
4) Ahorro de energía y protección del medio ambiente: El dinamómetro eléctrico convierte la energía mecánica en energía eléctrica y la alimenta de nuevo a la red eléctrica, logrando pruebas de ahorro de energía.
5) Configuración flexible: ofrece una variedad de componentes opcionales para satisfacer las necesidades de diferentes escenarios de ensayo.
4. SSCD200-1000/3300 Áreas de aplicación del dinámetro de transmisión de la caja de engranajes
1) Cajas de cambios industriales: utilizado para pruebas de eficiencia de transmisión, aumento de temperatura y vida útil de máquinas herramienta, maquinaria metalúrgica,máquinas de minería y máquinas de caucho y plástico para garantizar la estabilidad del procesamiento y la resistencia al desgaste.
2) Cajas de cambios de las turbinas eólicas: admite pruebas de vibración, rendimiento dinámico y fiabilidad de las cajas de cambios de las turbinas eólicas de megavatios, adecuadas para la monitorización remota en línea y el diagnóstico de fallos.
3) Cajas de cambios de máquinas de ingeniería: que cubre la simulación de carga y el ensayo de durabilidad de equipos como trituradores y transportadores, y la verificación del funcionamiento en entornos adversos.
4) Transporte automovilístico y ferroviario: Las aplicaciones incluyen la optimización del rendimiento de las transmisiones, las cajas de cambios de vehículos eléctricos y los sistemas de tracción de los trenes de alta velocidad, mejorando la eficiencia de la transmisión y la suavidad de conducción.
5) Buques y equipos energéticos: Se utiliza para ensayos de ajuste de velocidad de las cajas de cambios marinas y para verificar la resistencia a la corrosión y el rendimiento de lubricación de las cajas de cambios hidroeléctricas.
5. SSCD200-1000/3300 Normas de referencia del dinámetro de transmisión de la caja de engranajes
1) JB/T 10634-2023 "Dinamómetro eléctrico": la especificación principal, que abarca los requisitos técnicos y las normas de inspección de los dinamómetros, centrándose en la precisión de medición del par (por ejemplo, ± 0,2% FS) y la precisión de control de velocidad (por ejemplo,Se aplicarán las siguientes medidas:.
2) ISO 6336 y AGMA 2001: Normas reconocidas internacionalmente utilizadas para calcular la eficiencia de transmisión de engranajes para garantizar la exactitud de los modelos de software de control y análisis.
3) QC/T 533-1999 "Métodos de ensayo para ejes de accionamiento de automóviles en banco": proporciona una referencia para métodos tales como el ensayo de torsión estática de los conjuntos y el ensayo de fatiga de los engranajes, y es aplicable al ensayo del par característico de los ejes de accionamiento eléctrico.
4) Normas militares (como el MIL-STD-810G): se utiliza para simular temperaturas ambientales extremas (-40°C~150°C) y cargas de impacto para reproducir el rendimiento de la caja de cambios en condiciones reales de trabajo.
6. Lista de modelos de los dinámetros de transmisión de la caja de cambios
| Modelo |
Potencia en kW |
Torque (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
0.2% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
0.2% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
0.2% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
0.2% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
0.2% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
0.2% FS |
| Potencia y velocidada) ely el número de módulos de adquisición puede ser personalizadoa) elRequerido. |
7- Entrega y servicio posventa.
Entrega: Los modelos estándar se envían en 90 días; los modelos personalizados se envían en 90-180 días (incluida la logística internacional y la asistencia en el despacho de aduanas).
Servicio postventa: garantía de 1 año para los componentes principales (dinámetro, brida de par), soporte técnico bilingüe (chino e inglés) de por vida (tiempo de respuesta ≤ 4 horas);Las piezas de repuesto se envían a nivel nacional en un plazo de 24 horas y se entregan a nivel internacional en un plazo de 7 días.Se proporcionan 1,5 días de formación gratuita en el funcionamiento; se admite la depuración remota (basada en computadora, incluida la orientación de configuración de soluciones modulares).
8. Certificados de Seelong
9Envasado y envío
10. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente el depósito es del 40% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
