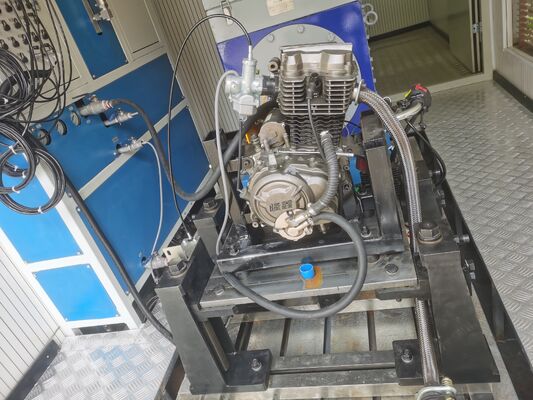

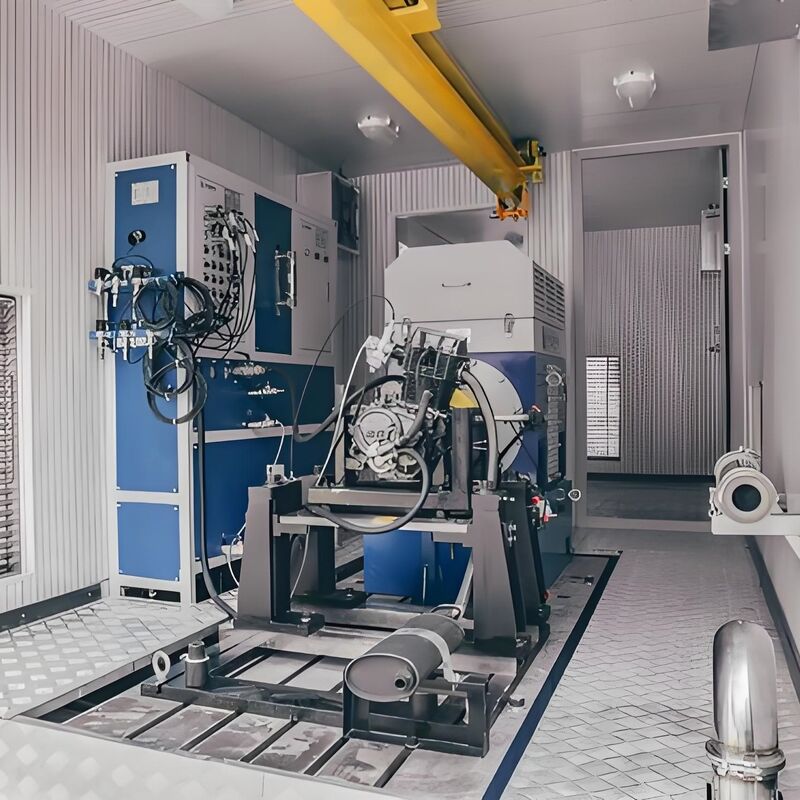

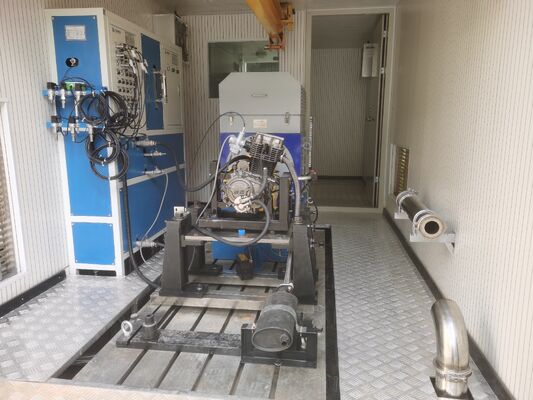

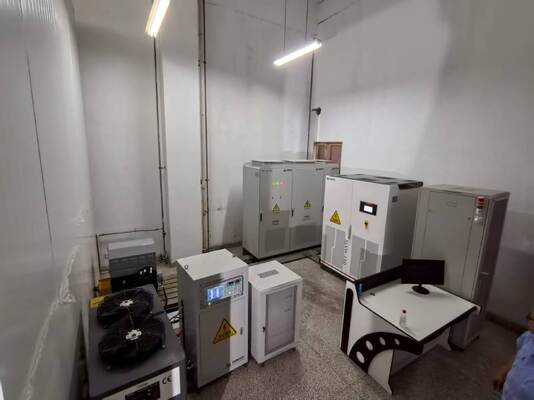

SSCD500-1500/3800 500KW Sistema de banco de pruebas de motor de dinámetro para vehículos de nueva energía

3. Ventajas principales del sistema de banco de pruebas de dinamómetro eléctrico para motores de vehículos de nueva energía SSCD500-1500/3800 de 500KW

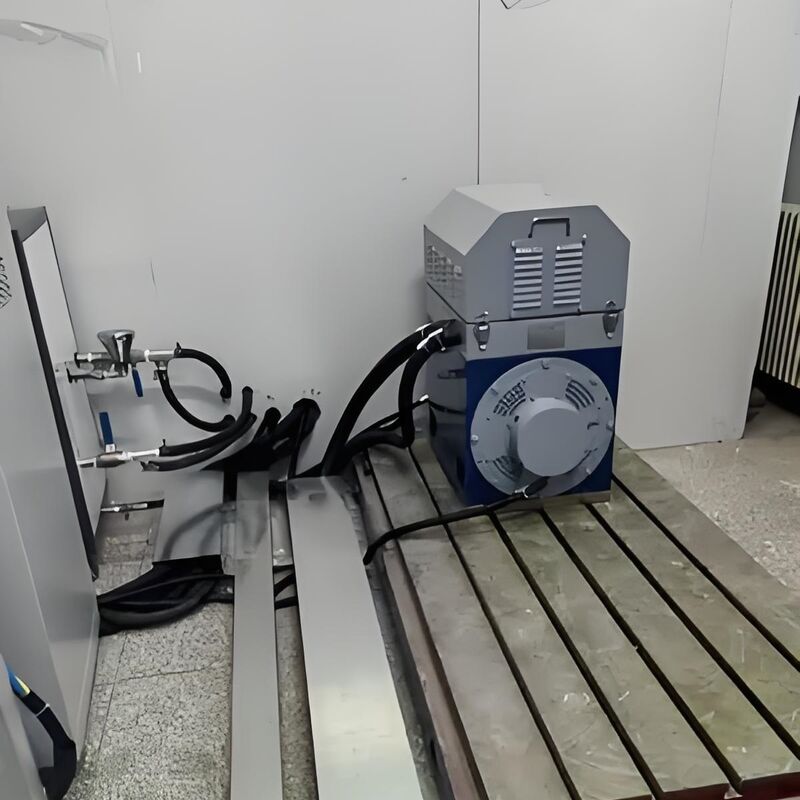

1) Adaptabilidad de alta potencia: El dinamómetro eléctrico principal tiene una potencia nominal de 500KW, un rango de par de 0-4000Nm, una velocidad máxima de 3800rpm y un rango de potencia constante de 1500-3800rpm. Puede satisfacer los requisitos de prueba de carga completa y condiciones de trabajo extremas de motores de alta potencia en vehículos comerciales pesados, maquinaria de construcción grande, etc., y es compatible con productos de motor con diferentes características de velocidad.

2) Precisión de medición líder en la industria: Equipado con un sensor de par de alta precisión HBM (precisión 0.15% FS) y un analizador de potencia Seelong WT5006 (precisión básica 0.03 %), junto con un módulo de adquisición de datos de alta velocidad de 10 kHz, logra una captura precisa de parámetros clave como el par, la potencia, la temperatura y la vibración, con una tasa de error de datos inferior al 0.3%.

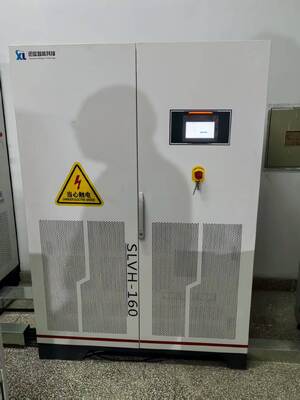

3) Excelente escalabilidad del sistema: El simulador de batería admite una salida de voltaje ultra amplio de 36-1500V y 8 tipos de modelos de batería (incluidas las baterías de estado sólido emergentes), con una corriente máxima de 1500A, y es compatible con varios sistemas de suministro de energía de motor de alta potencia; el sistema de inversor de frecuencia variable inteligente de Siemens es compatible con una entrada de voltaje amplia de 380V-480V, y logra una respuesta dinámica y un ajuste rápido basado en la tecnología de control vectorial, con una excelente estabilidad operativa y capacidades antiinterferencias.

4) Diseño estructural profesional y confiable: Todos los componentes principales se han verificado en condiciones de alta potencia. Se pueden equipar soportes de montaje opcionales de alta capacidad de carga (ajustables de 250-600 mm), plataformas de hierro fundido de alta resistencia HT350 y amortiguadores compuestos para suprimir eficazmente la interferencia de vibraciones durante las pruebas de alta potencia y garantizar el funcionamiento estable a largo plazo del equipo. El diseño modular admite la expansión funcional y las modificaciones personalizadas.

4. Áreas de aplicación del sistema de banco de pruebas de dinamómetro eléctrico para motores de vehículos de nueva energía SSCD500-1500/3800 de 500KW

1) Sector de vehículos de nueva energía de servicio pesado: Se adapta a las pruebas de potencia, par, eficiencia, durabilidad y adaptabilidad a entornos de alta y baja temperatura de los motores de accionamiento para camiones pesados de nueva energía, autobuses grandes, vehículos mineros, etc., y coincide con varios requisitos de coincidencia de baterías de energía.

2) Sector de equipos industriales grandes: Podemos realizar pruebas de fábrica, pruebas de tipo y verificación de confiabilidad para motores de accionamiento industrial, grupos electrógenos y motores de acoplamiento de compresores de 500KW e inferiores, cubriendo escenarios de aplicación en industrias como la metalurgia, la energía y la química.

3) Campo de equipos especiales: satisfacer las pruebas especiales de motores especiales como maquinaria de construcción (excavadoras, grúas), sistemas de propulsión de barcos y motores de tracción de tránsito ferroviario, y adaptarse a las complejas condiciones de trabajo de alto par, amplia velocidad y fuerte impacto.

4) I+D y pruebas de alta gama: Proporcionar I+D de rendimiento de motores de alta potencia, pruebas de cumplimiento de estándares y soluciones de prueba personalizadas para institutos de investigación nacionales, centros de I+D de automóviles de alta gama e instituciones de pruebas autorizadas de terceros, apoyando la verificación de la innovación tecnológica de motores de vanguardia.

5. Estándares de referencia del sistema de banco de pruebas de dinamómetro eléctrico para motores de vehículos de nueva energía SSCD500-1500/3800 de 500KW

Normas nacionales

• GB/T 18488.1-2015 "Sistema de motor de accionamiento para vehículos eléctricos - Parte 1: Especificación",
• GB/T 18488.2-2015 "Sistema de motor de accionamiento para vehículos eléctricos - Parte 2: Métodos de prueba",
• GB/T 755-2019 "Máquinas eléctricas rotativas - Clasificación y rendimiento",
• GB/T 29307-2022 "Métodos de prueba de confiabilidad del sistema de motor de accionamiento para vehículos eléctricos".

Normas internacionales

• ISO 15084-1:2017 Vehículos de carretera - Sistemas de accionamiento eléctrico - Parte 1: Interfaces de alimentación,
• IEC 60034-1:2017 Máquinas eléctricas rotativas - Parte 1: Clasificaciones y rendimiento,
• ISO 6469-5:2022 Vehículos eléctricos - Requisitos de seguridad - Parte 5: Sistemas de alimentación.

Normas específicas de los componentes

• El sensor de par HBM T40FM cumple con la norma de calibración ISO 16613:2013,
• El sistema de inversor de frecuencia variable Siemens cumple con la norma de seguridad IEC 61800-5-1 y la norma IEC 61800-2 de sistema de accionamiento eléctrico de velocidad ajustable,
• El analizador de potencia cumple con la norma de precisión IEC 62053-22.

6. Lista de modelos del sistema de banco de pruebas de dinamómetro eléctrico para motores de vehículos de nueva energía

7. Soporte de entrega y posventa

Entrega

Los modelos estándar se envían en un plazo de 90 días, mientras que los modelos personalizados se envían en un plazo de 120 a 150 días (incluida la logística internacional y la asistencia para el despacho de aduanas). La entrega incluye un conjunto completo de equipos, instrucciones de instalación, manual de operación, certificado de calibración, lista de piezas de repuesto y otra documentación completa. Se admite la instalación y puesta en marcha in situ.

Servicio posventa

1) Servicio de garantía: Los componentes principales (dinamómetro, brida de par, sistema de inversor de frecuencia variable) están garantizados por 1 año, y las piezas defectuosas se repararán o reemplazarán de forma gratuita durante el período de garantía.
2) Soporte técnico: Se proporciona soporte técnico bilingüe (chino e inglés) de por vida, con un tiempo de respuesta inferior o igual a 4 horas; se admite la depuración remota (basada en computadora), la guía de configuración de soluciones modulares y las respuestas en línea a preguntas técnicas.
3) Servicios de capacitación: Ofrecemos 2 días de capacitación gratuita de operación in situ, que cubre la instalación del equipo, la configuración de parámetros, las pruebas de condiciones de operación, el análisis de datos y el mantenimiento diario, para garantizar que los usuarios dominen el funcionamiento del sistema.
