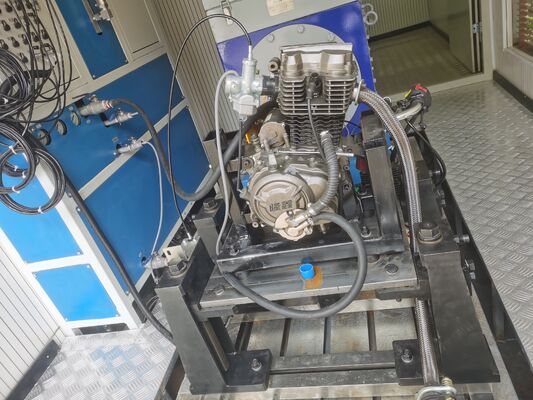

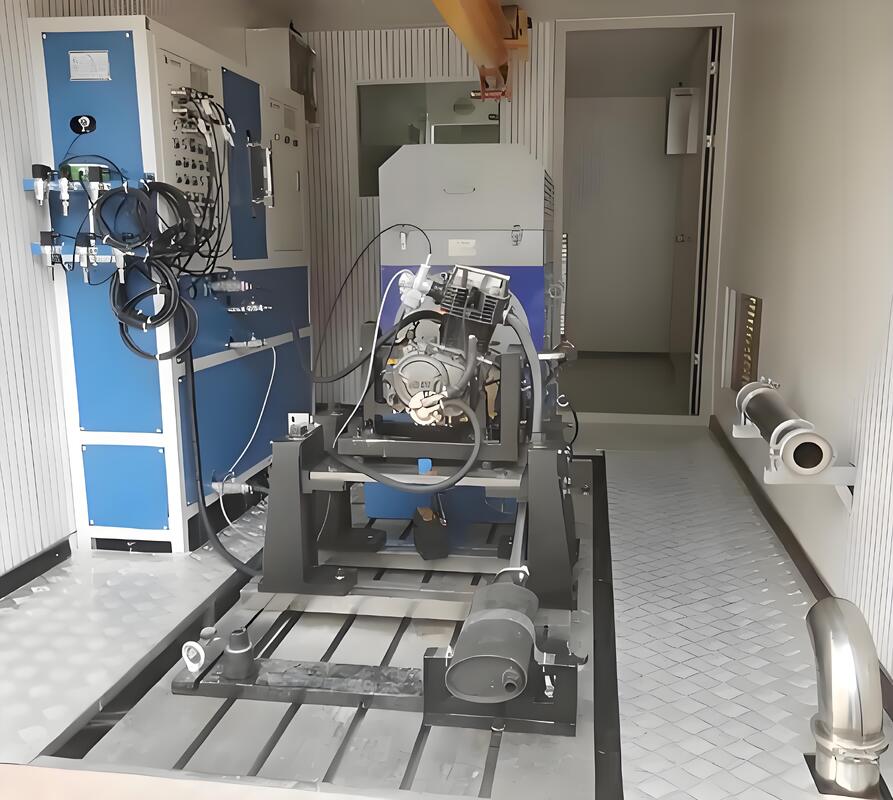

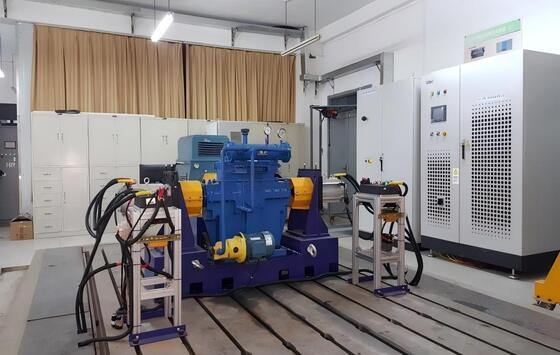

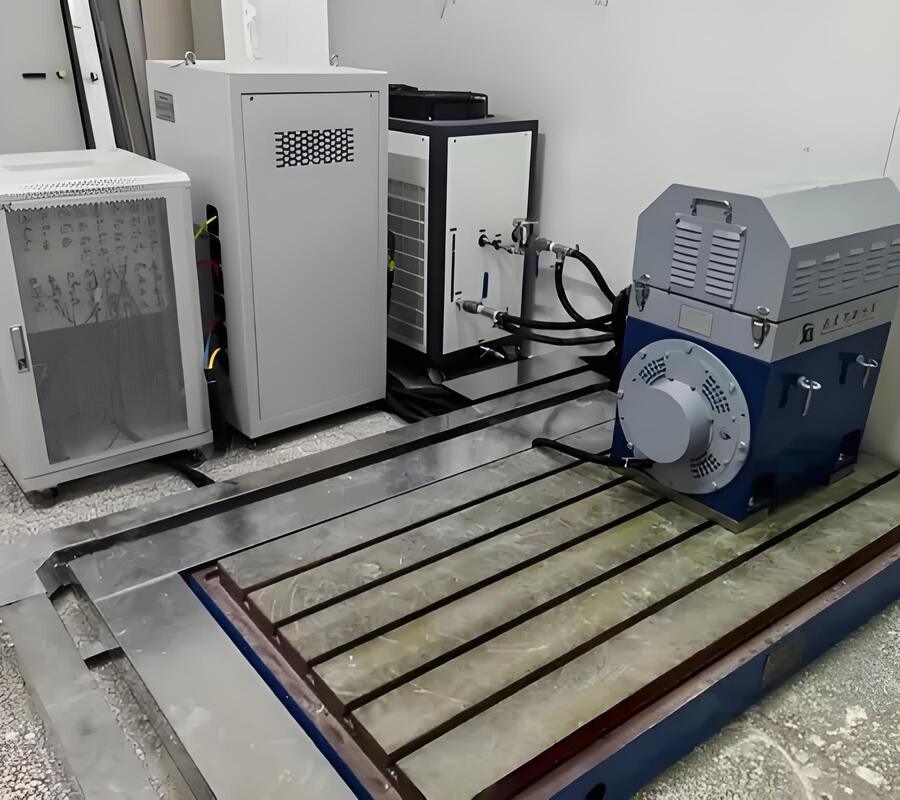

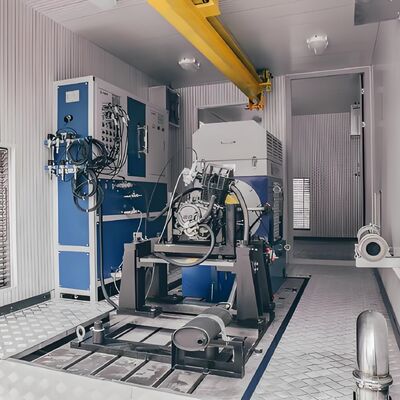

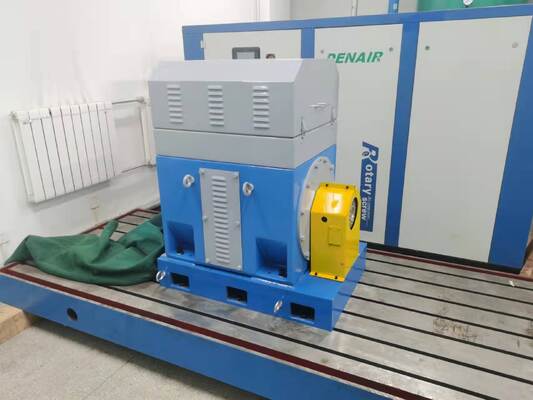

3.SSCD450-1500/3800 450KW Nuevo vehículo de energía banco de prueba del motor del dinámetroEl sistema NúcleoLas condiciones técnicasVentajas
1) Alta potencia y ajuste preciso: potencia nominal de 450 kW, par máximo de 2865 Nm y velocidad máxima de 3800 rpm,que cubre perfectamente los requisitos de ensayo en condiciones completas de los motores de transmisión de los vehículos comerciales de nueva energía y de los vehículos de pasajeros pesadosEl rango de potencia constante se extiende a través de todo el rango de operación de alta velocidad, correspondiendo a las características reales de funcionamiento del motor.
2) Precisión de medición muy alta: adopta el sensor de par de alta precisión HBM T40FM (0,15% FS) y el analizador de potencia Seelong WT6000 (0,02% de precisión básica),y está equipado con un sistema de adquisición de datos de alta velocidad de 1000 Hz para garantizar la captura precisa de parámetros clave como el par, potencia, temperatura y vibración, con errores de datos muy por debajo de los estándares de la industria.
3) Compatibilidad en todo caso: El simulador de baterías admite 8 modelos de baterías convencionales y nuevos, de salida de voltaje de 30-1500 V, corriente de pico de 1200 A y es compatible con motores de diferentes niveles de voltaje;el sistema de conversión de frecuencia ABB es compatible con 380V±15% de voltaje de entrada de ancho, se adapta a diferentes entornos de la red eléctrica en todo el mundo y tiene una mayor estabilidad.
4) Personalización flexible y alta estabilidad: El sistema integra funciones básicas como la medición y el control, el análisis y el almacenamiento de datos.El soporte tiene un rango de ajuste de 250-600 mm para acomodar varios modelos de motorLa combinación de placa de hierro fundido HT350 y amortiguador de amortiguación compuesto suprime eficazmente las vibraciones durante el funcionamiento a alta velocidad, garantizando la estabilidad de los datos de ensayo.
5) Funcionamiento inteligente y eficiente: El software de medición y control XLP-2000 admite la edición de procesos de prueba personalizados, la visualización de datos en tiempo real y la generación automática de informes.Mejora mucho la eficiencia de las pruebas.; la interfaz de operación bilingüe en chino e inglés está adaptada a las necesidades de los usuarios internacionales.
4.Motor para vehículos de nueva energía de 450 kWBanco de ensayo del dinamómetroAplicación del sistemaÁreas
1) Nuevos vehículos energéticos: nos centramos en las pruebas de rendimiento de los motores de accionamiento para vehículos comerciales de nueva energía (autobuses, vehículos logísticos, camiones pesados) y vehículos de pasajeros de gama alta, que abarcan la verificación de potencia,Características del par, análisis de eficiencia, ensayos de durabilidad, ensayos de respuesta dinámica, etc., para satisfacer las necesidades de apoyo de las baterías ternárias de litio, fosfato de hierro de litio y de estado sólido.
2) Industria de la fabricación de motores: proporcionar pruebas de fábrica, pruebas de tipo y verificación de fiabilidad para motores de accionamiento de nueva energía de 450 kW o menos a los fabricantes de motores,Ayudar a controlar la calidad del producto y optimizar el rendimiento.
3) Instituciones de investigación y ensayos: Proporcionar plataformas de investigación y pruebas de motores de alta potencia para universidades, institutos de investigación y laboratorios de pruebas de terceros, apoyar soluciones de prueba personalizadas,y satisfacer las necesidades de investigación y desarrollo de nuevas tecnologías, certificación de conformidad con las normas, etc.
4) Vehículos especiales: adaptable a ensayos especiales de motores de accionamiento auxiliares para maquinaria de construcción de nuevas energías, buques de nuevas energías y transporte ferroviario,con una capacidad de transmisión de un máximo de 100 W,, y cumplir con los estrictos requisitos de ensayo de escenarios especiales.
5.Motor para vehículos de nueva energía de 450 kWBanco de ensayo del dinamómetroEl sistemaReferencia El Slas mandarinas
Normas nacionales
- Se aplicarán las siguientes disposiciones:Sistema de accionamiento del motor para vehículos eléctricos - Parte 1: Especificación",
- GB/T 18488.2-2015 "Sistema de accionamiento del motor para vehículos eléctricos - Parte 2: Métodos de ensayo",
- GB/T 755-2019 "Máquinas eléctricas giratorias - Calificación y rendimiento",
- Se aplicarán las siguientes disposiciones:Métodos de ensayo de fiabilidad del sistema de accionamiento del motor de los vehículos eléctricos"No puedo creerlo.
Las normas internacionales
- ISO 15084-1:2017 Vehículos de carretera - Sistemas de accionamiento eléctrico - Parte 1: Interfaces de alimentación
- IEC 60034-1:2017 Máquinas eléctricas giratorias - Parte 1: Calificaciones y rendimiento,
- ISO 6469-5:2022 Vehículos eléctricos - Requisitos de seguridad - Parte 5: Sistemas de potencia.
Normas específicas de los componentes
- el sensor de par HBM T40FM cumple la norma de calibración ISO 16613:2013;
- El sistema de inversor de frecuencia variable de Siemens cumple la norma de seguridad IEC 61800-5-1 y la norma del sistema de accionamiento eléctrico de velocidad ajustable IEC 61800-2,
- El analizador de potencia cumple con la norma de precisión IEC 62053-22.
6. Sistema de banco de pruebas de motor eléctrico para vehículos de nueva energía Lista de modelos
| Modelo |
Potencia (KW) |
Torque (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
0.15% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
0.15% FS |
7Entrega y apoyo postventa
Entrega
Los modelos estándar se envían en 90 días, mientras que los modelos personalizados se envían en 120-150 días (incluida la logística internacional y la asistencia de despacho de aduanas).La entrega incluye un conjunto completo de equipos, instrucciones de instalación, manual de operación, certificado de calibración, lista de piezas de repuesto y otra documentación completa.
Servicio postventa
1) Servicio de garantía: Los componentes principales (dinámetro, brida de par, sistema de inversor de frecuencia variable) están garantizados durante 1 año y las piezas defectuosas serán reparadas o reemplazadas gratuitamente durante el período de garantía.
2) Apoyo técnico: se proporciona soporte técnico bilingüe (chino e inglés) de por vida, con un tiempo de respuesta igual o inferior a 4 horas; depuración remota (computadora),Guía de configuración de la solución modular, y las respuestas en línea a las preguntas técnicas son compatibles.
3) Servicios de formaciónProporcionamos 2 días de capacitación gratuita en el sitio, que cubre la instalación de equipos, configuración de parámetros, pruebas de condiciones de funcionamiento, análisis de datos y mantenimiento diario.para garantizar que los usuarios sean expertos en el funcionamiento del sistema.
