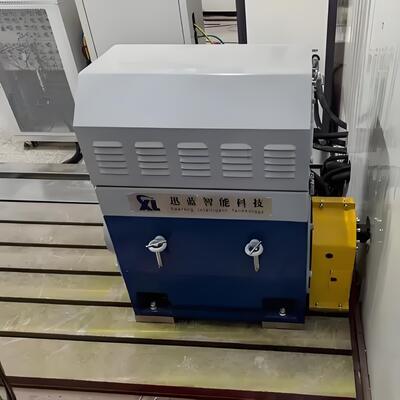

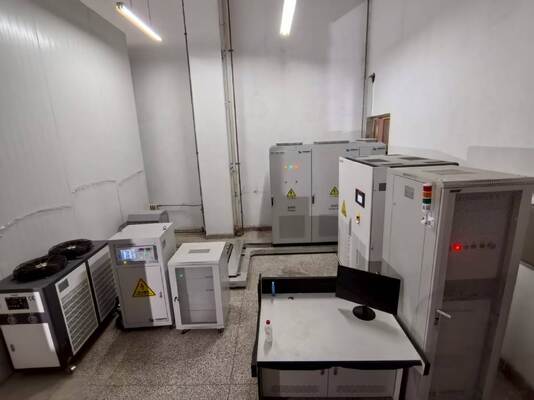

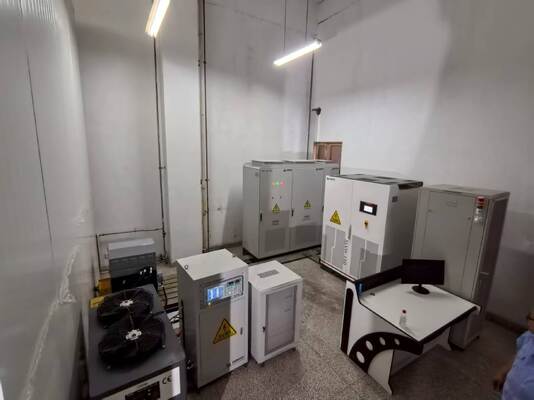

SSCD315-1500/3800 315KW Nuevo vehículo de energía Motor Sistema de banco de pruebas de dinamómetro eléctrico
1.SSCD315-1500/3800 315KW Vehículo de nueva energía Motor Dinamómetro eléctrico Banco de ensayo Descripción del componente del sistema
El SSCD315-1500/3800 315kW Motor Electric Dynamometer Test Bench System es una plataforma de prueba integral de alta gama desarrollada para motores de alta potencia de 315kW en vehículos comerciales medianos y pesadosEl sistema integra un dinamómetro eléctrico, unidades de detección de alta precisión, un centro inteligente de medición y control,y un sistema de simulación de energía de área ampliaPuede realizar la verificación del rendimiento en condiciones completas, pruebas de durabilidad y análisis de simulación de fallas de motores,y es adecuado para las necesidades de ensayo de motores de alta potencia de gama media en camiones nuevos de energía media y pesada, maquinaria de ingeniería de tamaño mediano y sistemas de propulsión especiales de vehículos.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
| Se aplicarán las siguientes medidas: |
Potencia: 315 kW; velocidad nominal: 1500 rpm; par nominal: 2001Nm; velocidad máxima: 3800 rpm; velocidad de potencia constante: 1500-3800 rpm; sistema de enfriamiento por agua de alta eficiencia. |
Seelong |
| Sensor de par de alta precisión |
Rango de medición: 0-3000Nm (precisión: 0,15% FS), tiempo de respuesta dinámica ≤ 1 ms |
HBM |

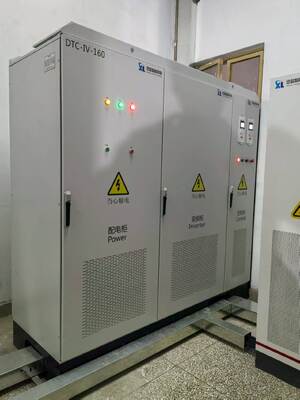

| Sistema inteligente de inversor de frecuencia variable |
tensión de entrada: AC de tres fases 380V-480V; frecuencia: 50-60Hz; valor de protección contra sobrecorriente: 1,8 veces la corriente nominal; equipado con tecnología de control vectorial, que admite un ajuste preciso del par,y la integración de la protección contra sobretensiones, protección contra cortocircuito y triple mecanismo de protección de advertencia de temperatura. |
Las empresas Siemens |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC710, CPU: i7, Memoria: 32 GB, Disco duro: 1 TB, Software del sistema de medición y control XLP-1000 |
Seelong |
| Sistema de adquisición de datos |
Incluye unidades de adquisición de temperatura/vibración/ruido/presión; rango de temperatura de -40 a 300°C (precisión ±0,3°C); frecuencia de vibración de 5 Hz a 20 kHz; rango de medición de presión de 0 a 10 MPa (precisión ±0,2% FS). |
Seelong |
| Analisador de potencia |
Modelo: WT3006; Precisión básica: 0,03% (0,01% de la lectura + 0,02% del rango); Ancho de banda: CC, 0,1Hz -1MHz; Pantalla táctil LCD > 6 canales + MTR |
Seelong |
| Transformador de corriente |
Rango de medición 1000A, clase de precisión 0,03% FS, clase de aislamiento F. |
Seelong |

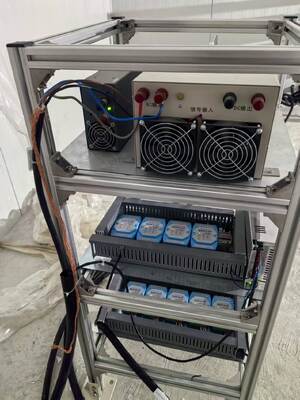

| Simulador de batería |
La tensión de salida: 36-1200V; potencia nominal: 315kW; potencia máxima: 400kW; corriente nominal: 800A; corriente máxima: 1000A; voltaje de retroalimentación: 380-450V;Soporta 8 tipos de modelos de baterías (incluida la simulación de baterías de estado sólido). |
Seelong |
| Componentes opcionales |
Acoplamientos de alto rendimiento |
Velocidad permitida: 6000 rpm, par permitido: 3000 Nm, estructura de amortiguador elástica |
| |
Soportador del motor ajustable |
Rango de ajuste del soporte (altura del centro del motor): 250 mm-600 mm; capacidad de carga: ≥ 400 kg |
| |

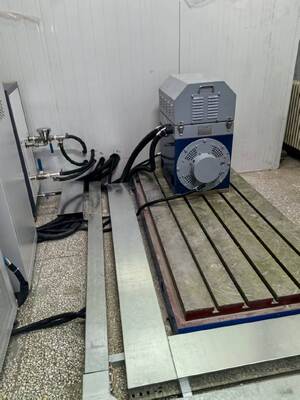

Plataforma de fundición de alta precisión |
Material: HT350 (resistencia a la tracción ≥ 350 MPa), estructura de amortiguación de panal de miel, error de plano ≤ 0,02 mm/m |
| |
Amortizadores compuestos |
Amortizador de resorte amortiguador ajustable con una eficiencia de amortiguación ≥ 92%, adecuado para requisitos de supresión de vibraciones en ensayos de potencia media a alta. |
2.Se trata de un sistema de control de las emisiones de gases de efecto invernadero. Parámetros técnicos
| Parámetros |
Indicadores técnicos |
| Fabricante de dinámetros eléctricos |
Seelong |
| Potencia nominal |
315 kW |
| Torque nominal |
2001Nm |
| Velocidad nominal |
Las demás partidas |
| Velocidad máxima |
Las demás partidas |
| Rango de velocidades de par constante |
El valor de las emisiones de CO2 será el siguiente: |
| Rango de velocidades de potencia constante |
El valor de las emisiones de CO2 será el siguiente: |
| Modelo del sensor de par |
T40FM |
| Fabricante del sensor de par |
HBM |
| Rango del sensor de par (Nm) |
0-3000Nm |
| Nivel de precisión |
0.15% FS |
3.El SSCD315-1500/3800 Motor de vehículos de nueva energía de 315 kWBanco de ensayo del dinamómetroEl sistema Ventajas principales
1) elAlta potencia con adaptación precisa: El dinamómetro central tiene una potencia nominal de 315 kW, un rango de par de 0 a 3000 Nm, una velocidad máxima de 3800 rpm y un rango de potencia constante de 1500 a 3800 rpm. It is precisely matched to the full load and extreme working condition testing requirements of mid-range high power motors in medium and heavy-duty commercial vehicles and medium-sized construction machineryEs compatible con productos de motor con características de velocidades múltiples, lo que hace que la adaptabilidad sea más específica.
2) elPrecisión de medición líder en la industria: Equipado con un sensor de par HBM de alta precisión (precisión 0,15% FS) y un analizador de potencia Seelong WT3006 (precisión básica 0,03%), junto con un módulo de adquisición de datos de alta velocidad de 10 kHz,logran una captura precisa de parámetros clave como el par, potencia, temperatura y vibración, con una tasa de error de datos inferior al 0,3%, que cumple con estándares de ensayo de alta precisión.
3) elEl sistema ofrece una escalabilidad flexible: el simulador de baterías admite una alta tensión de salida de 36-1200V y 8 tipos de baterías (incluidas las nuevas baterías de estado sólido), con una corriente máxima de 1000A,con una capacidad de transmisión superior a 20 W,; el sistema de inversor de frecuencia variable inteligente de Siemens es compatible con una voltaje de entrada de gran amplitud de 380V-480V,y logra una respuesta dinámica y un ajuste rápido basado en la tecnología de control de vectores, que presenta una excelente estabilidad operativa y capacidades antiinterferencias, y sus módulos funcionales pueden ampliarse de acuerdo con los requisitos de ensayo.
4) elDiseño estructural fiable y duradero: todos los componentes principales han sido sometidos a verificación a largo plazo en condiciones de potencia media y alta; soportes de montaje opcionales de gran carga (250-600 mm ajustables);HT350 Plataformas de hierro fundido de alta resistencia, y amortiguadores compuestos pueden equiparse para suprimir eficazmente las interferencias de vibración durante los ensayos y garantizar el funcionamiento estable a largo plazo del equipo.El diseño modular admite la expansión funcional y la modificación personalizada, lo que hace que el mantenimiento sea más conveniente.
4. Motor para vehículos de nueva energía de 315 kWBanco de ensayo del dinamómetro eléctricoEl sistema Áreas de aplicación
1) elEl sector de los vehículos de nueva energía de uso medio y pesado: adaptable a la potencia, el par, la eficiencia, la durabilidad y la adaptabilidad al entorno a altas y bajas temperaturas de los motores de accionamiento para camiones nuevos de energía media y pesada, autobuses de tamaño medio,vehículos de minería ligeros, etc., y que cumplan con los requisitos de compatibilidad de las baterías de potencia convencionales.
2) elEl sector de los equipos industriales de tamaño medio: podemos realizar pruebas de fábrica, pruebas de tipo y verificación de fiabilidad para motores de accionamiento industrial de 315 kW o menos, grupos electrógenos pequeños y medianos y motores de ajuste de compresores,que cubre los escenarios de aplicación en la industria ligera, materiales de construcción, maquinaria general y otras industrias.
3) elSector de equipos especiales de gama media: satisface las necesidades especiales de ensayo de motores especiales para maquinaria de ingeniería de tamaño pequeño y mediano (cargadoras, miniexcavadoras), sistemas de propulsión especiales de vehículos,motores de tracción de tránsito de trenes ligeros, etc., y está adaptado a condiciones de trabajo complejas con par medio a alto, gran velocidad y impacto medio.
4) elSector de I+D y ensayosProporcionamos a los institutos de investigación locales, centros de I+D de automoción y organizaciones de pruebas de terceros I+D de rendimiento, pruebas de cumplimiento de estándares,y soluciones de ensayo personalizadas para motores de alta potencia de gama media, apoyando la optimización y la verificación innovadora de tecnologías motoras maduras.
5. Motor para vehículos de nueva energía de 315 kWBanco de ensayo del dinamómetro eléctricoEl sistema Norma de referenciael
Normas nacionales
- Se aplicarán las siguientes disposiciones:Sistema de accionamiento del motor para vehículos eléctricos - Parte 1: Especificación",
- GB/T 18488.2-2015 "Sistema de accionamiento del motor para vehículos eléctricos - Parte 2: Métodos de ensayo",
- GB/T 755-2019 "Máquinas eléctricas giratorias - Calificación y rendimiento",
- Se aplicarán las siguientes disposiciones:Métodos de ensayo de fiabilidad del sistema de accionamiento del motor de los vehículos eléctricos"No puedo creerlo.
Las normas internacionales
- ISO 15084-1:2017 Vehículos de carretera - Sistemas de accionamiento eléctrico - Parte 1: Interfaces de alimentación
- IEC 60034-1:2017 Máquinas eléctricas giratorias - Parte 1: Calificaciones y rendimiento,
- ISO 6469-5:2022 Vehículos eléctricos - Requisitos de seguridad - Parte 5: Sistemas de potencia.
Normas específicas de los componentes
- el sensor de par HBM T40FM cumple la norma de calibración ISO 16613:2013;
- El sistema de inversor de frecuencia variable de Siemens cumple la norma de seguridad IEC 61800-5-1 y la norma del sistema de accionamiento eléctrico de velocidad ajustable IEC 61800-2,
- El analizador de potencia cumple con la norma de precisión IEC 62053-22.
6. Sistema de banco de pruebas de motor eléctrico para vehículos de nueva energía Lista de modelos
| Modelo |
Potencia (KW) |
Torque (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
0.15% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
0.15% FS |
7.Entrega y apoyo postventa
Entrega
Los modelos estándar se envían en 90 días, mientras que los modelos personalizados se envían en 120-150 días (incluida la logística internacional y la asistencia de despacho de aduanas).La entrega incluye un conjunto completo de equipos, instrucciones de instalación, manual de operación, certificado de calibración, lista de piezas de repuesto y otra documentación completa.
Servicio postventa
1) Servicio de garantía: Los componentes principales (dinámetro, brida de par, sistema de inversor de frecuencia variable) están garantizados durante 1 año y las piezas defectuosas serán reparadas o reemplazadas gratuitamente durante el período de garantía.
2) Apoyo técnico: se proporciona soporte técnico bilingüe (chino e inglés) de por vida, con un tiempo de respuesta igual o inferior a 4 horas; depuración remota (computadora),Guía de configuración de la solución modular, y las respuestas en línea a las preguntas técnicas son compatibles.
3) Servicios de formaciónProporcionamos 2 días de capacitación gratuita en el sitio, que cubre la instalación de equipos, configuración de parámetros, pruebas de condiciones de funcionamiento, análisis de datos y mantenimiento diario.para garantizar que los usuarios sean expertos en el funcionamiento del sistema.
8. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente el depósito es del 40% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
