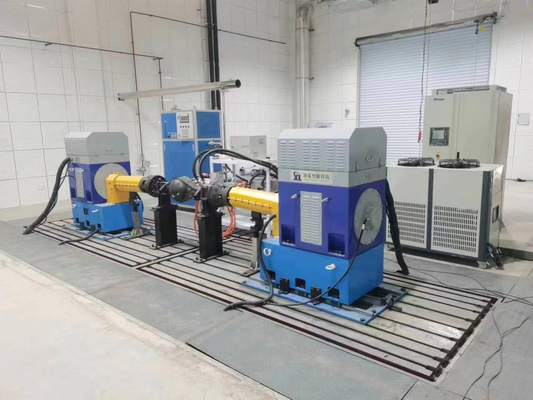

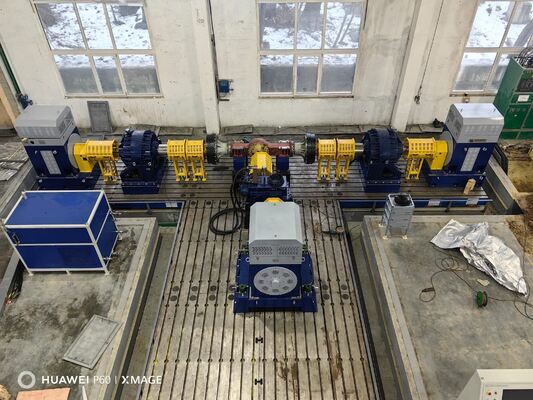

SSCD350-1800-4000 Sistema de banco de ensayo del dinámetro eléctrico del eje del automóvil
1. SSCD350-1800-4000 Dinámetro eléctrico para ejes de automóviles Descripción del componente del banco de ensayo del sistema
The SSCD350-1800-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 350kW-class automotive axles and related transmission systemsEste sistema integra módulos básicos como un dinamómetro de accionamiento, un dinamómetro de carga, una brida de par de alta precisión, un sistema inteligente de medición y control y un simulador de batería.Abarca de manera exhaustiva la verificación del rendimiento, pruebas de durabilidad y necesidades de evaluación de fiabilidad de ejes de vehículos comerciales y sistemas especiales de transmisión de vehículos, proporcionando una solución completa para la I+D de ejes, pruebas de producción y más.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
| Se aplicarán las siguientes medidas: |
Potencia: 350kW; Torque nominal: 1858Nm; Velocidad nominal: 1800 rpm; Velocidad máxima: 4000 rpm; Soporta control de par constante/velocidad constante/potencia constante; Tiempo de respuesta: ≤10 ms |
Seelong |
| Se aplicarán las siguientes medidas: |
Potencia: 350 kW; par nominal: 1858 Nm; velocidad nominal: 1800 rpm; velocidad máxima: 4000 rpm; precisión de control del par: ≤ ± 0,2% FS; sistema de disipación de calor refrigerado por agua. |
Seelong |
| Flanca de torsión |
Rango de medición 0-4000 Nm; precisión 0,15% FS; resolución de velocidad ±1 rpm; tiempo de respuesta dinámica ≤1 ms |
HBM |
| Sistema de inversor de frecuencia variable |
Voltado de entrada: AC trifásico 380V-480V; frecuencia: 50-60Hz; tecnología de control vectorial; triple protección contra la sobrecorriente, la sobre tensión y el sobrecalentamiento. |
Las empresas Siemens |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC710; CPU I7, 32 GB de RAM, 1 TB de disco duro; software de medición y control dedicado XLP-1000; admite la configuración de condiciones de funcionamiento y la generación de informes. |
Seelong |
| Sistema de adquisición de datos |
Incluye unidades de adquisición de temperatura/vibración/ruido; rango de temperatura de -40 a 200 °C (precisión ± 0,5 °C); frecuencia de vibración de 10 Hz a 10 kHz. |
Seelong |
| Simulador de batería |
Tensión de salida 36-1200V; corriente nominal ≥1000A; soporta retroalimentación de energía (eficiencia de retroalimentación ≥90%); compatible con 8 tipos de modelos de baterías. |
Seelong |
| Apoyo de montaje ajustable |
Rango de ajuste de la altura central: 250-600 mm; capacidad de carga: ≥1000 kg; error de planitud de la superficie de montaje: ≤0,02 mm/m |
Seelong |
| Placas de superficie de hierro fundido |
Material: HT350 (resistencia a la tracción ≥ 350 MPa); estructura de amortiguación de panal de miel; error de plano ≤ 0,02 mm/m |
Seelong |
| acoplamiento |
Velocidad permitida ≥ 6000 rpm; capacidad de par ≥ 6000 Nm; estructura de amortiguador elástica; materiales resistentes al desgaste y a la corrosión. |
Seelong |
| Escudo de protección |
Estructura totalmente cerrada; altura ≥ 1,8 m; conectado al sistema (se detiene inmediatamente al activarse); material incorporado para absorber el sonido. |
Seelong |
| Analisador de potencia |
Precisión básica ≤ 0,03%; ancho de banda DC-1MHz; 6 canales + MTR; funcionamiento con pantalla táctil LCD |
Seelong |
| Transformador de corriente |
Rango de medición 1200A; clase de precisión 0,03% FS; clase de aislamiento F. |
Seelong |
| Refrigerador |
Capacidad de refrigeración compatible con sistemas de 350 kW; precisión de control de temperatura ±2°C; diseño de doble circuito (dinámetro + refrigeración del eje) |
Seelong |
| Estación de aceite de lubricación |
Presión de suministro de aceite: 0,3-0,6 MPa; caudal: ajustable; rango de control de la temperatura del aceite: 30-60 °C; equipado con funciones de filtración y de advertencia del nivel del aceite. |
Seelong |
2. SSCD350-1800-4000 Dinamómetro eléctrico de eje para automóviles Parámetros técnicos
| Parámetros |
Indicadores técnicos |
| Marca del dinamómetro eléctrico |
Seelong |
| Potencia nominal del dinámetro de accionamiento |
350 kW |
| Torque nominal del dinámetro de accionamiento |
1858Nm |
| Velocidad nominal del dinamómetro de accionamiento |
Las demás partidas |
| Velocidad máxima del dinámetro de accionamiento |
Cuatro o cuatro cilindros |
| Tiempo de respuesta del dinamómetro de accionamiento |
≤ 10 ms |
| Potencia del dinamómetro de carga nominal |
350 kW |
| Torque nominal del dinamómetro de carga |
1858Nm |
| Rango de la brida del par |
0-4000Nm |
| Precisión de la brida del par |
0.15% FS |
| Resolución de la velocidad de la brida del par |
El valor de la velocidad de rotación |
| Tiempo de respuesta dinámica de la brida del par |
≤ 1 ms |
| Rango de tensión de salida del simulador de batería |
Las demás: |
| Corriente nominal del simulador de batería |
≥ 1000 A |
| Eficiencia de recuperación de energía del simulador de baterías |
≥ 90% |
| Precisión básica del analizador de potencia |
≤ 0,03% |
| Ancho de banda del analizador de potencia |
DC-1MHz |
| Rango de ajuste de la altura del centro del soporte de montaje |
250-600 mm |
| Soportes de carga del soporte de montaje |
≥ 1000 kg |
| Material de las placas de hierro fundido |
HT350 (resistencia a la tracción ≥ 350 MPa) |
3. SSCD350-1800-4000 Sistema de banco de ensayo de dinamómetro eléctrico de eje de automóvil Ventajas principales
1) Los dos dinámetros trabajan en coordinación, proporcionando escenarios de ensayo completos: Equipado con dos dinámetros SSCD350-1800-4000 tanto para el accionamiento como para la carga, cada unidad tiene una potencia nominal de 350 kW, un par de 1858 Nm y una velocidad máxima de 4000 rpm.Puede simular las condiciones de doble conducción y carga de los ejes de los automóviles en funcionamiento real, que cubre las necesidades de ensayo de rendimiento en condiciones completas de los ejes de los vehículos comerciales y de los vehículos especiales, y es adecuado para la verificación de la respuesta del par y de la velocidad en diferentes condiciones de la carretera.
2) Precisión de medición líder en la industria:Utilizando bridas de par de alta precisión HBM con una precisión del 0,15% FS, una resolución de velocidad de ±1 rpm y una respuesta dinámica de ≤1 ms;con un análisis de potencia Seelong con una precisión básica de ≤00,03%, combinado con un sistema de adquisición de datos multidimensional (precisión de temperatura ± 0,5 °C, cobertura de frecuencia de vibración de 10 Hz a 10 kHz),logran una adquisición y análisis precisos de parámetros clave como el par, potencia, temperatura y vibración.
3) Estabilidad y compatibilidad del sistema: Los sistemas de inversores de frecuencia variable de Siemens emplean tecnología de control vectorial, con una triple protección contra la sobrecorriente, el sobrevoltado y el sobrecalentamiento,y son compatibles con un amplio rango de voltaje de entrada de 380V-480V; el simulador de baterías admite un amplio rango de salida de voltaje de 36-1200V y una corriente alta de ≥1000A, es compatible con 8 tipos de modelos de baterías y tiene una eficiencia de retroalimentación energética de ≥ 90%,satisfacer las necesidades de correspondencia de potencia de los diferentes ejes del vehículo al tiempo que se consigue un ahorro de energía y una reducción del consumo.
4) Diseño estructural científico, seguro y fiable: El soporte de montaje ajustable tiene una altura central de 250-600 mm, una capacidad de carga de ≥ 1000 kg y un error de plano de ≤ 0,02 mm/m en la superficie de montaje;la placa de hierro fundido HT350 está combinada con una estructura de absorción de golpes de panal de abeja para garantizar la estabilidad de los ensayos de alta velocidad; la cubierta protectora totalmente cerrada tiene incorporado un material que absorbe el sonido y está conectada al sistema (iniciado y detenido inmediatamente),teniendo en cuenta tanto los requisitos de protección de la seguridad como los de reducción del ruido.
5) Medición y control inteligentes, funcionamiento eficiente: El sistema de medición y control XLP-1000 está equipado con un ordenador industrial I7 (memoria 32G + disco duro 1T) y un software dedicado que admite la configuración de las condiciones de trabajo,Monitoreo de datos en tiempo real y generación automática de informes; la estación de lubricación tiene funciones de regulación de la presión de suministro de aceite, control de la temperatura del aceite y de alerta del nivel del aceite,y el diseño de doble circuito del enfriador está adaptado con precisión a las necesidades de refrigeración del dinamómetro y del eje, reduciendo considerablemente el coste de la intervención manual.
4. SSCD350-1800-4000 Áreas de aplicación del sistema de banco de ensayo de dinamómetro eléctrico para ejes de automóviles
1) Campo del eje del vehículo comercial: pruebas de potencia, par, eficiencia de transmisión y durabilidad aplicables a ejes de vehículos comerciales como camiones pesados, autobuses y camionetas,que cubre la verificación del rendimiento y los ensayos de fábrica de varios ejes, como los ejes motrices, ejes de dirección y ejes de apoyo.
2) Sector de vehículos especiales: Pruebas especializadas de ejes para vehículos especiales como máquinas de construcción (excavadoras, cargadoras), vehículos de minería,y vehículos militares para cumplir con los requisitos de evaluación de fiabilidad y estabilidad en condiciones de trabajo complejas y de gran par.
3) Investigación y desarrollo sobre ejes: Proporcionamos plataformas de investigación y desarrollo y pruebas para fabricantes de ejes e institutos de investigación, y apoyamos soluciones de prueba personalizadas para la optimización de la estructura del eje, el ajuste del sistema de transmisión,y tecnología de ahorro energético.
4) Organizaciones de pruebas de terceros: cumplir con las normas nacionales e internacionales, prestar servicios de ensayo de conformidad con las normas de los ejes de los productos a las agencias de inspección de calidad y a los organismos de certificación,que cubre todas las dimensiones de los ensayos, incluido el rendimiento de seguridad, el rendimiento ambiental y la durabilidad.
5. SSCD350-1800-4000 Normas de referencia del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
El número de unidad de control de la unidad de control de la unidad de control del vehículo comercial
El valor de las pruebas de ensayo en banco para los ejes motrices de los automóviles
GB/T 23920-2024 Máquinas de construcción - Ejes
JB/T 5929-1991 Métodos de ensayo de fiabilidad del eje motriz de las máquinas de construcción
JB/T 10634-2023 Dinámetro eléctrico
6. Sistema de banco de pruebas del dinamómetro eléctrico del eje del automóvilModeloLista de las
| Modelo |
Potencia (KW) |
Torque (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
0.15% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
0.15% FS |
7Entrega y apoyo postventa
Delívery
Los modelos estándar se envían en 90 días, mientras que los modelos personalizados se envían en 120-150 días (incluida la logística internacional y la asistencia de despacho de aduanas).La entrega incluye un conjunto completo de equipos, instrucciones de instalación, manual de operación, certificado de calibración, lista de piezas de repuesto y otra documentación completa.
Servicio postventa
1) Servicio de garantía: los componentes principales (dinámetro, brida de par, sistema de convertidor de frecuencia) están garantizados durante 1 año,y los componentes defectuosos serán reparados o reemplazados gratuitamente durante el período de garantía.
2) Soporte técnico: se proporciona soporte técnico bilingüe (chino e inglés) de por vida, con un tiempo de respuesta de ≤4 horas; depuración remota (basada en computadora),Guía de configuración de la solución modular, y las respuestas en línea a las preguntas técnicas son compatibles.
3) Servicios de capacitación: Proporcionamos 2 días de capacitación gratuita en el sitio, que cubren la instalación del equipo, la configuración de parámetros, las pruebas de condiciones de operación, el análisis de datos y el mantenimiento diario.para garantizar que los usuarios sean expertos en el funcionamiento del sistema.
8.Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente, el depósito es del 30% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
