Sistema de banco de ensayo de SSCD400-1800-4000 para el dinámetro eléctrico del eje del vehículo

Banco de pruebas de dinamómetro eléctrico para ejes de vehículos SSCD400-1800-4000

1. SSCD400-1800-4000 Vehículo Descripción de los componentes del banco de pruebas de dinamómetro eléctrico para ejes

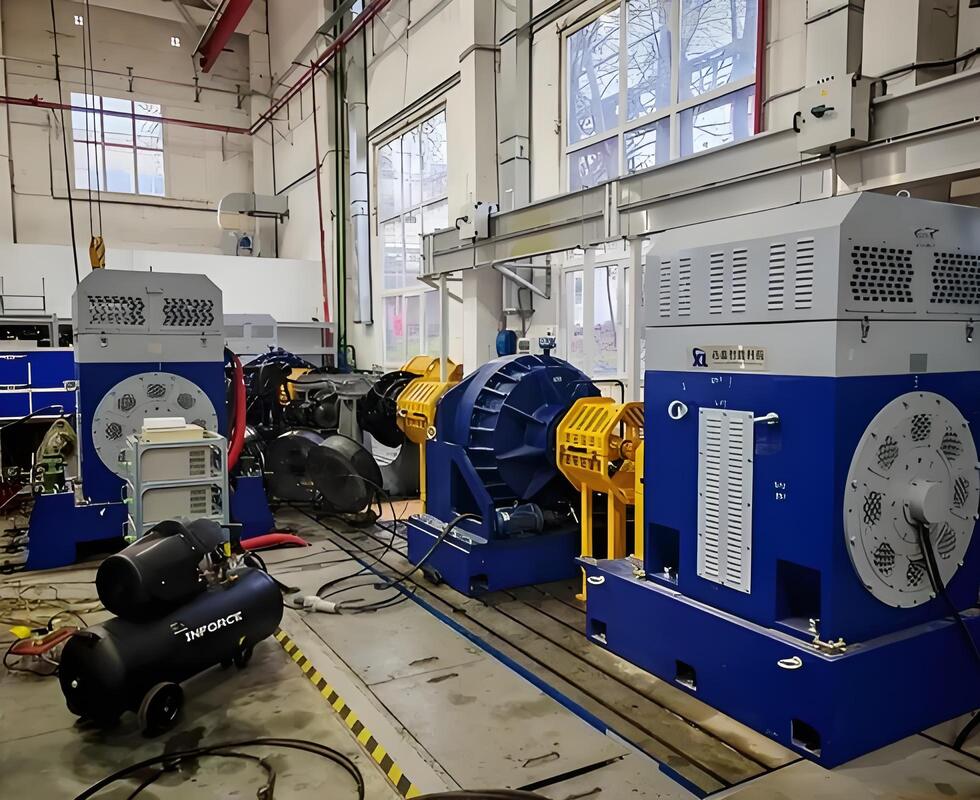

El banco de pruebas de dinamómetro eléctrico para ejes de vehículos SSCD400-1800-4000 es una plataforma de pruebas integral de alto rendimiento diseñada específicamente para probar ejes de vehículos de clase 400kW y sistemas de transmisión de alta gama. Este sistema integra módulos centrales como un dinamómetro de accionamiento, un dinamómetro de carga, una brida de torsión de alta precisión, un sistema de medición y control inteligente y un simulador de batería. Cubre de forma integral las necesidades de verificación de alto rendimiento, pruebas de durabilidad a largo plazo y evaluación de la fiabilidad en condiciones extremas de los ejes de vehículos comerciales de servicio pesado y los sistemas de transmisión de vehículos de ingeniería especiales, proporcionando una solución completa para la I+D de ejes de alta gama y las pruebas de producción en masa.

2. Parámetros técnicos del banco de pruebas de dinamómetro eléctrico para ejes de vehículos SSCD400-1800-4000

3. Ventajas principales del banco de pruebas de dinamómetro eléctrico para ejes de vehículos SSCD400-1800-4000

1) Los dinamómetros dobles trabajan juntos para cubrir todas las condiciones de trabajo: Equipado con dinamómetros dobles SSCD400-1800-4000 para accionamiento y carga, cada unidad tiene una potencia nominal de 400kW, un par de 2119Nm, una velocidad nominal de 1800rpm y una velocidad máxima de 4000rpm. Puede simular con precisión las características de accionamiento y carga de los ejes de los vehículos en condiciones de trabajo complejas, como subidas, conducción a alta velocidad y tracción con carga pesada, cubriendo de forma integral las pruebas de rendimiento en condiciones de trabajo completas de los ejes de vehículos comerciales pesados y vehículos de ingeniería especiales, y es adecuado para la verificación de la respuesta al impacto de par y los cambios repentinos de velocidad en condiciones de carretera extremas.


2) Un sistema de medición de alta precisión garantiza una alta fiabilidad de los datos:Adopta una brida de torsión de ultra alta precisión HBM con una precisión de 0,1% FS, una resolución de velocidad de 0,05 rpm y una respuesta dinámica de ≤0,8 ms; junto con un analizador de potencia de alta gama Seelong con una precisión básica de ≤0,02%, combinado con un sistema de adquisición de datos de alta precisión multidimensional (precisión de temperatura ±0,3℃, cobertura de frecuencia de vibración 5Hz-20kHz), logra una adquisición precisa a nivel de milisegundos y un análisis en profundidad de parámetros clave como el par, la potencia, la temperatura, la vibración y la presión.


3) El sistema es estable, fiable y altamente compatible:El sistema de inversor de frecuencia variable Siemens adopta tecnología de control vectorial de alto rendimiento, tiene cuatro capas de protección de seguridad, es compatible con una amplia entrada de tensión de 380V-480V y tiene una estabilidad operativa líder en la industria; el simulador de batería admite una amplia salida de tensión de 36-1500V y una alta corriente de ≥1200A, es compatible con 10 tipos de modelos de batería y tiene una eficiencia de retroalimentación de energía de ≥92%, lo que no solo satisface las necesidades de coincidencia de potencia de los ejes de diferentes niveles de potencia, sino que también logra un ahorro de energía y una reducción del consumo significativos.


4) Diseño estructural optimizado, equilibrando la seguridad y la estabilidad:El soporte de montaje ajustable tiene una altura central ajustable de 300-700 mm, lo que aumenta la capacidad de carga a ≥1500 kg, y el error de planitud de la superficie de montaje es ≤0,015 mm/m; La placa de fundición de alta resistencia HT400 se combina con una estructura de absorción de impactos reforzada con panal para compensar eficazmente la vibración generada por las pruebas de alta velocidad y alto par; La cubierta protectora a prueba de explosiones totalmente cerrada tiene material fonoabsorbente de alta eficiencia incorporado, que funciona en conjunto con el sistema para lograr una doble protección de seguridad, teniendo en cuenta las necesidades de seguridad, reducción de ruido y disipación de calor.

5) Actualización de medición y control inteligente, funcionamiento eficiente y cómodo:El sistema de medición y control XLP-1000 está equipado con un ordenador industrial I7 (memoria de 32G + SSD de 1T), y el software dedicado admite preajustes de múltiples condiciones, visualización de datos en tiempo real y generación de informes personalizados; la estación de lubricación tiene regulación inteligente del flujo, control preciso de la temperatura del aceite y funciones de advertencia de múltiples niveles, y el diseño de tres bucles del enfriador se adapta con precisión a las necesidades de refrigeración de múltiples módulos, lo que reduce en gran medida el coste de la intervención manual y mejora la eficiencia de las pruebas.

4. Áreas de aplicación del banco de pruebas de dinamómetro eléctrico para ejes de vehículos SSCD400-1800-4000

1) Campo de ejes de vehículos comerciales pesados:salida de potencia, transmisión de par, eficiencia de transmisión y pruebas de durabilidad a largo plazo de los ejes de camiones de servicio pesado, autobuses grandes, remolques de tractores y otros vehículos comerciales pesados, que cubren la verificación del rendimiento y las pruebas de fábrica de varios ejes, como ejes de transmisión de servicio pesado, ejes de dirección reforzados y ejes de soporte de servicio pesado.

2) Campo de vehículos de ingeniería especiales:pruebas especializadas de ejes para vehículos de ingeniería especiales como excavadoras grandes, camiones volquete de minería y cargadores pesados, que cumplen los requisitos de evaluación de la fiabilidad y la estabilidad en condiciones de trabajo de alto par, a largo plazo y complejas, y se adaptan a la verificación del rendimiento en entornos operativos extremos.

3) Campo de I+D de ejes de alta gama:Proporcionamos plataformas de I+D y pruebas de alto rendimiento para los principales fabricantes de ejes e institutos de investigación de alta gama, que admiten soluciones de pruebas personalizadas, como la optimización de la estructura del eje de alta potencia, la adaptación de precisión del sistema de transmisión y la innovación tecnológica de ahorro de energía, lo que ayuda a lograr avances en la tecnología de ejes de alta gama.

4) Campo de instituciones de pruebas autorizadas:Cumplimos los requisitos de pruebas de alto nivel nacionales e internacionales y proporcionamos servicios de pruebas de cumplimiento de normas de productos de ejes de vehículos de alta potencia para agencias nacionales de inspección de calidad y unidades de certificación autorizadas de terceros, que cubren todas las dimensiones de las pruebas, como el rendimiento de seguridad, el rendimiento medioambiental y la durabilidad extrema.

5. Normas de referencia del banco de pruebas de dinamómetro eléctrico para ejes de vehículos SSCD400-1800-4000

QC/T 533－2020 “Conjunto de eje de transmisión de vehículos comerciales”
QC/T 534－2020 “Índices de evaluación de pruebas de banco para el eje de transmisión de automóviles”
GB/T 23920-2024 “Maquinaria de construcción - Ejes”
JB/T 5929-1991 “Métodos de prueba de fiabilidad para el eje de transmisión de la maquinaria de construcción”
JB/T 10634-2023 “Dinamómetro eléctrico”

6. Banco de pruebas de dinamómetro eléctrico para ejes de automóviles Modelo Lista

7. Soporte de entrega y posventa

EntregaLos modelos estándar se envían en un plazo de 90 días, mientras que los modelos personalizados se envían en un plazo de 120-150 días (incluida la logística internacional y la asistencia en el despacho de aduanas). La entrega incluye un juego completo de equipos, instrucciones de instalación, manual de funcionamiento, certificado de calibración, lista de piezas de repuesto y otra documentación completa. Se admite la instalación y puesta en marcha in situ.

Servicio posventa

1) Servicio de garantía: Los componentes principales (dinamómetro, brida de torsión, sistema de convertidor de frecuencia) están garantizados durante 1 año, y los componentes defectuosos se repararán o sustituirán de forma gratuita durante el período de garantía.

2) Soporte técnico: Se proporciona soporte técnico bilingüe (chino e inglés) de por vida, con un tiempo de respuesta de ≤4 horas; se admite la depuración remota (basada en ordenador), la guía de configuración de soluciones modulares y las respuestas en línea a preguntas técnicas.

3) Servicios de formación: Ofrecemos 2 días de formación gratuita de funcionamiento in situ, que cubre la instalación del equipo, la configuración de parámetros, las pruebas de condiciones de funcionamiento, el análisis de datos y el mantenimiento diario, para garantizar que los usuarios dominen el funcionamiento del sistema.

8.

Preguntas frecuentesP: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?

A: Apoyamos el pedido de prueba pequeño de 1 pieza para productos en stock.
P: ¿Cómo puedo saber más sobre los productos?
A: Por favor, deje su correo electrónico y le enviaremos su libro de muestra electrónico.
P: ¿Cuál es su plazo de pago?
A: Normalmente, depósito del 30% T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega de mis pedidos?
A: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, para otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
A: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo visitar su fábrica?
A: Por supuesto, siempre es bienvenido a visitarnos.
9. Nuestros certificados
