Sistema de banco de ensayo del dinámetro eléctrico del eje del vehículo SSCD560-1800-4000
1.Se trata de una serie de medidas de control.VehículoDescripción del componente del sistema del banco de ensayo del dinamómetro eléctrico de eje

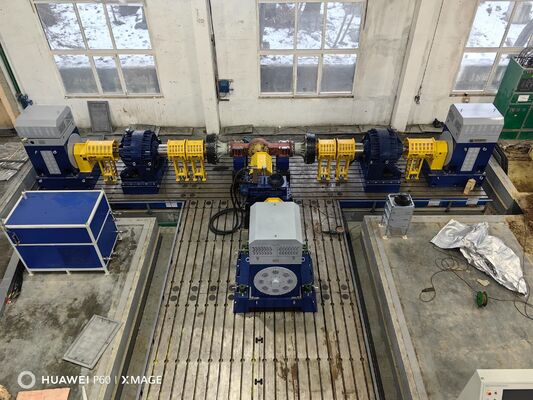

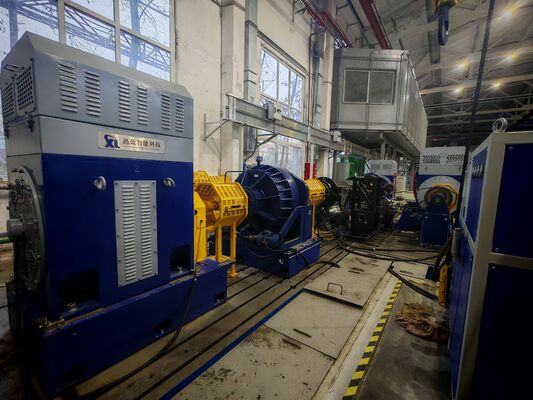

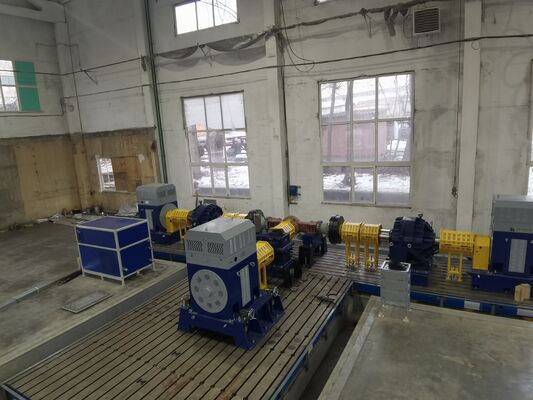

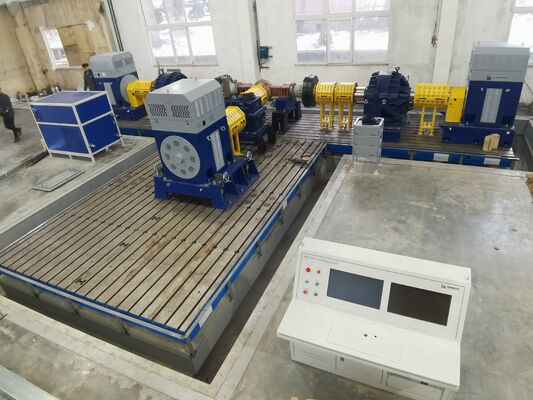

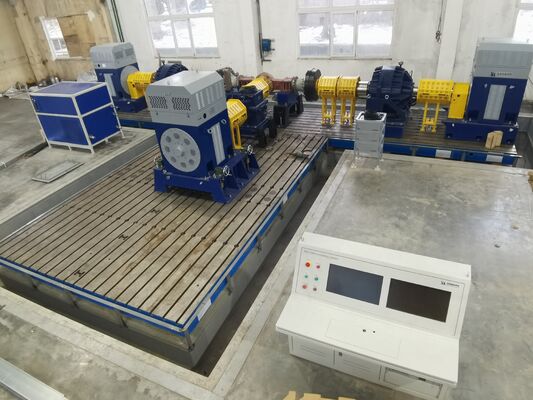

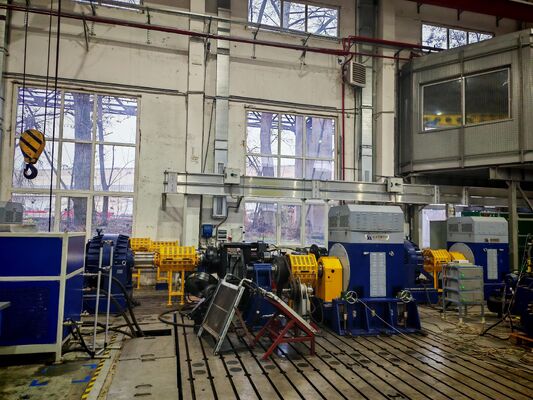

El SSCD560-1800-4000VehículoAxle Electric Dynamometer Test Bench System es una plataforma de prueba de rendimiento integral de primer nivel diseñada específicamente para probar la clase 560kW de ultra alta potenciaVehículoeste sistema integra módulos básicos como un dinamómetro de alta potencia, un dinamómetro de carga de alta potencia, una brida de par de ultra alta precisión,un sistema inteligente de medición y control, y un simulador de batería de alta potencia, que cubre ampliamente la verificación de rendimiento extremo, pruebas de durabilidad a muy largo plazo,las necesidades de evaluación de la fiabilidad en condiciones extremas de los ejes de los vehículos comerciales ultrapesados, vehículos militares especiales y grandes máquinas de ingeniería, proporcionando una solución completa y de alta precisión para la innovación en I+D de ejes de ultraalta potencia y pruebas de producción de gama alta.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
| Se aplicarán las siguientes medidas: |
Potencia: 560kW; Torque nominal: 2967Nm; Velocidad nominal: 1800rpm; Velocidad máxima: 4000rpm; Soporta torque constante/velocidad constante/potencia constante/control simulado en condiciones de carretera complejas; Tiempo de respuesta:≤ 6 ms |
Seelong |
| Se aplicarán las siguientes medidas: |
La potencia: 560 kW; el par nominal: 2967 Nm; la velocidad nominal: 1800 rpm; la velocidad máxima: 4000 rpm; la precisión de control del par: ≤ ± 0,1% FS;Sistema de refrigeración por agua ultraeficiente (con ajuste de retroalimentación del control de temperatura) |
Seelong |
| Flanca de torsión |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. |
HBM |
| Sistema de inversor de frecuencia variable |
Voltado de entrada: AC de tres fases 380V-500V; frecuencia: 50-60Hz; tecnología de control vectorial de primer nivel; protección cinco veces mayor contra la sobrecorriente, el sobrevoltado, el sobrecalentamiento, la sobrecarga y el cortocircuito. |
Las empresas Siemens |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC 7 10; CPU Xeon, RAM de 128 GB, SSD de 4 TB; software de medición y control dedicado XLP-1500; admite la adquisición síncrona multicanal, visualización de datos en 3D,Análisis de datos asistido por IA, y generación de informes personalizados. |
Seelong |
| Sistema de adquisición de datos |
Incluye unidades de adquisición de temperatura/vibración/ruido/presión/deformación; rango de temperatura -50~400°C (precisión ±0,2°C); frecuencia de vibración 2Hz-30kHz; rango de medición de presión 0-20MPa (precisión ±0,0°C).1% FS); precisión de medición de la deformación ± 1 μm. |
Seelong |
| Simulador de batería |
Voltado de salida 50-2000V; corriente nominal ≥1500A; soporta retroalimentación energética (eficiencia de retroalimentación ≥94%); compatible con 12 tipos de modelos de baterías (incluidos los modelos especiales de baterías). |
Seelong |
| Apoyo de montaje ajustable |
Rango de ajuste de la altura del centro: 350-800 mm; capacidad de carga: ≥2000 kg; error de planitud de la superficie de montaje: ≤ 0,01 mm/m.
Material de las placas de hierro fundido HT450 (resistencia a la tracción ≥450MPa); estructura de absorción de golpes multicapa de panal de abejas + diseño de reducción del ruido de amortiguación; error de planitud ≤ 0,01 mm/m
|
Seelong |
| Acoplamiento |
Velocidad admisible ≥ 8000 rpm; capacidad de par ≥ 12000 Nm; estructura de amortiguador ultraelástica; fabricado en material de aleación de alta resistencia al desgaste y a la corrosión de grado aeroespacial. |
Seelong |
| Cubierta de protección |
Estructura totalmente cerrada a prueba de explosión y resistente a la presión; altura ≥ 2,2 m; conectado al sistema (parada y arranque + frenado de emergencia + alarma);materiales integrados de alta calidad para absorber el sonido y reducir el ruido (reducción del ruido ≥ 30 dB). |
Seelong |
| Analisador de potencia |
Precisión básica ≤ 0,01%; ancho de banda DC-3MHz; 12 canales + MTR; pantalla táctil LCD a color de alta definición + control remoto + función de exportación de datos. |
Seelong |
| Transformador de corriente |
Rango de medición 2000A; clase de precisión 0,01% FS; clase de aislamiento H (resistencia a altas temperaturas ≥ 180°C) |
Seelong |
| Refrigerador |
Capacidad de refrigeración compatible con sistemas de 560 kW; precisión de control de temperatura ±0,5°C; diseño de refrigeración independiente de cuatro circuitos (dinámetro + eje + sistema de control electrónico + brida de par) |
Seelong |
| Estación de aceite de lubricación |
Presión de suministro de aceite 0,5-1,0 MPa; regulación inteligente del flujo en circuito cerrado; rango de control de la temperatura del aceite 20-70°C; equipado con filtración en varias etapas, monitoreo de la calidad del aceite, alerta del nivel del aceite,y funciones de alarma por anomalías de temperatura/presión del aceite y protección automática. |
Seelong |
2.Se trata de una serie de medidas de control.VehículoParámetros técnicos del sistema de banco de ensayo del dinamómetro eléctrico de eje
| Categorías de parámetros |
Indicadores técnicos |
| Marca del dinamómetro eléctrico |
Seelong |
| Potencia nominal del dinámetro de accionamiento |
560 kW |
| Torque nominal del dinámetro de accionamiento |
2970Nm |
| Velocidad nominal del dinamómetro de accionamiento |
Las demás partidas |
| Velocidad máxima del dinámetro de accionamiento |
Cuatro o cuatro cilindros |
| Tiempo de respuesta del dinamómetro de accionamiento |
≤ 6 ms |
| Potencia del dinamómetro de carga nominal |
560 kW |
| Torque nominal del dinamómetro de carga |
2970 Nm |
| Rango de la brida del par |
0-8000Nm |
| Precisión de la brida del par |
0.08% FS |
| Resolución de la velocidad de la brida del par |
El valor de la velocidad de rotación |
| Tiempo de respuesta dinámica de la brida del par |
≤ 0,5 ms |
| Rango de tensión de salida del simulador de batería |
50 a 2000 V |
| Corriente nominal del simulador de batería |
≥ 1500A |
| Eficiencia de recuperación de energía del simulador de baterías |
≥ 94% |
| Precisión básica del analizador de potencia |
≤ 0,01% |
| Ancho de banda del analizador de potencia |
DC-3MHz |
| Rango de ajuste de la altura del centro del soporte de montaje |
350-800 mm |
| Soportes de carga del soporte de montaje |
≥ 2000 kg |
| Material de las placas de hierro fundido |
HT450 (resistencia a la tracción ≥ 450 MPa) |
3.Se trata de una serie de medidas de control.VehículoVentajas principales del sistema de banco de pruebas del dinamómetro eléctrico de eje
1) Dinámetros eléctricos dobles funcionan juntos para cubrir todas las condiciones de funcionamiento extremas:Equipada con dos dinamómetros SSCD560-1800-4000 para accionamiento y carga, cada unidad tiene una potencia nominal de 560 kW, un par de 2970 Nm, una velocidad nominal de 1800 rpm y una velocidad máxima de 4000 rpm.Puede simular con precisión las características de conducción y carga de los vehículos ultrapesados en condiciones de funcionamiento extremas, como escalar pendientes empinadasEl sistema de control de la velocidad de los vehículos de uso comercial ultrapesados, los vehículos militares especiales, los vehículos de transporte de pasajeros y los vehículos de transporte de pasajeros, los vehículos de transporte de pasajeros y los vehículos de transporte de pasajeros, los vehículos de transporte de pasajeros y los vehículos de transporte de pasajeros, los vehículos de transporte de pasajeros y los vehículos de transporte de pasajeros, los vehículos de transporte de pasajeros y los vehículos de transporte de pasajeros, los vehículos de transporte de pasajeros y los vehículos de transporte de pasajeros.y ejes de maquinaria de ingeniería de gran tamaño, y es adecuado para la verificación de una respuesta rigurosa, como el impacto instantáneo de un par elevado y el cambio de velocidad a gran velocidad en condiciones de carretera extremas.
2) Un sistema de medición de precisión de primer nivel con una precisión de datos líder en la industria:Utilizando la brida de par de alta precisión de la línea HBM con una precisión del 0,08% FS, una resolución de velocidad de 0,01 rpm y una respuesta dinámica de ≤0,5 ms;con el analizador de potencia insignia de Seelong con una precisión básica de ≤00,01%, combinado con un sistema multidimensional de adquisición de datos de ultraalta precisión (precisión de temperatura ± 0,2 °C, cobertura de frecuencia de vibración de 2 Hz a 30 kHz),que permite la adquisición precisa a nivel de microsegundos y el análisis inteligente en profundidad de parámetros clave como el par, potencia, temperatura, vibración, presión y tensión.
3) Diseño de sistemas ultraestables con una compatibilidad extrema:Los sistemas de inversores de Siemens emplean tecnología de control vectorial de primer nivel, con cinco capas de protección de seguridad y son compatibles con una amplia tensión de entrada de 380V-500V,mantenimiento de un funcionamiento estable incluso bajo cargas de alta potencia; el simulador de baterías admite una tensión de salida ultra ancha de 50-2000V y una corriente ultra alta de ≥1500A, es compatible con 12 tipos de modelos de baterías (incluidos los modelos especiales de baterías),y tiene una eficiencia de retroalimentación energética ≥ 94%, satisfaciendo las necesidades de correspondencia de potencia de ejes de ultra alta potencia y diversos sistemas de transmisión especiales, al tiempo que se maximiza el ahorro de energía y la reducción del consumo.
4) Diseño estructural pesado, que garantice tanto la seguridad como la estabilidad:El soporte de montaje ajustable tiene una altura central ajustable ultra ancha de 350-800 mm, aumentando la capacidad de carga a ≥ 2000 kg, y el error de plano de la superficie de montaje es ≤ 0,01 mm/m;La placa de hierro fundido HT450 de ultra alta resistencia, combinado con una estructura de absorción de choques de cuencos de abeja de múltiples capas y un diseño de reducción de ruido amortiguador,contrarresta eficazmente las vibraciones severas generadas por los ensayos de velocidad ultra alta y par ultra alto; La cubierta protectora a prueba de explosión y resistencia a la presión está completamente cerrada y tiene incorporados materiales de alta calidad que absorben el sonido y reducen el ruido,que trabajan en conjunto con el sistema para lograr una triple protección de seguridad, teniendo en cuenta las necesidades de seguridad máxima, reducción eficiente del ruido y disipación de calor.
5) Configuración insignia para medición y control inteligentes, operación eficiente e inteligente:El sistema de medición y control XLP-1000 está equipado con un ordenador industrial Xeon (memoria 128G + SSD de 4T) y un software dedicado que admite la adquisición síncrona multicanal.Visualización de datos en 3D, análisis de datos asistido por IA y generación de informes personalizados; la estación de lubricación tiene una regulación inteligente del flujo de circuito cerrado, monitorización de la calidad del aceite,funciones múltiples de alerta temprana y protección automática, y el diseño de refrigeración independiente de cuatro bucles del refrigerador está adaptado con precisión a las necesidades de refrigeración de cada módulo central,Reducción considerable de la intervención manual y realización de procesos de ensayo inteligentes y eficientes.
4.Se trata de una serie de medidas de control.Vehículo A. Noel- ¿ Por qué?eléctricoDel medidor de velocidadT.EsB. El trabajoEnchEl System AplicaciónA. NoReas
1) Campo del eje del vehículo comercial ultrapesado:aplicable a la potencia de salida máxima, transmisión de par ultraalto, eficiencia de transmisión,y ensayos de durabilidad a muy largo plazo de ejes de vehículos comerciales ultrapesados, como camiones tractores ultrapesados, grandes camiones de minería y remolques ultra largos, que cubren la verificación de alto rendimiento y las pruebas de fábrica de varios ejes, como ejes de accionamiento ultra pesados, ejes de dirección reforzados,y ejes de soporte de trabajo pesado.
2) Campo especial de vehículos de gama alta:pruebas especializadas de ejes para vehículos especiales de gama alta, como vehículos militares especiales, vehículos de rescate de ingeniería a gran escala y excavadoras súper grandes,que cumplen los requisitos de evaluación de la fiabilidad y la estabilidad en condiciones de par ultra alto, la duración ultra larga y las condiciones de trabajo extremadamente complejas, y la adaptación a la verificación de los límites de rendimiento en ambientes de trabajo adversos.
3) Investigación y desarrollo en el ámbito de los ejes de gama alta e innovación:Proporcionamos a las principales compañías de ejes e institutos de investigación nacionales plataformas de R&D y pruebas de alto rendimiento,apoyar soluciones de ensayo personalizadas de gama alta, como la innovación estructural del eje de ultra alta potencia, la optimización del sistema de transmisión y su correspondencia, y la investigación y desarrollo de tecnologías de ahorro de energía y potencia, y ayudar a la tecnología de eje a alcanzar el nivel avanzado internacional.
4) Campo de ensayo autorizado de gama alta:We meet national and top international testing standards and provide high-standard compliance testing services for ultra-high power axle products to national authoritative quality inspection agencies and international certification bodies, que cubre todas las dimensiones de los ensayos de gama alta, incluidos el rendimiento en materia de seguridad, el rendimiento ambiental, la durabilidad extrema y la adaptabilidad a condiciones de trabajo extremas.
5.Se trata de una serie de medidas de control.VehículoNorma de referencia del sistema de banco de ensayo del dinamómetro eléctrico de ejeel
El número de unidad de control de la unidad de control de la unidad de control del vehículo comercial
El valor de las pruebas de ensayo en banco para los ejes motrices de los automóviles
GB/T 23920-2024 Máquinas de construcción - Ejes
JB/T 5929-1991 Métodos de ensayo de fiabilidad del eje motriz de las máquinas de construcción
JB/T 10634-2023 Dinámetro eléctrico
6. Sistema de banco de pruebas del dinamómetro eléctrico del eje del automóvilModeloLista de las
| Modelo |
Potencia (KW) |
Torque (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
0.15% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
0.15% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
0.15% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
0.15% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
560 |
2970 |
1800 |
4000 |
0.15% FS |
7Entrega y apoyo postventa
Delívery
Los modelos estándar se envían en 90 días, mientras que los modelos personalizados se envían en 120-150 días (incluida la logística internacional y la asistencia de despacho de aduanas).La entrega incluye un conjunto completo de equipos, instrucciones de instalación, manual de operación, certificado de calibración, lista de piezas de repuesto y otra documentación completa.
Servicio postventa
1) Servicio de garantía: los componentes principales (dinámetro, brida de par, sistema de convertidor de frecuencia) están garantizados durante 1 año,y los componentes defectuosos serán reparados o reemplazados gratuitamente durante el período de garantía.
2) Soporte técnico: se proporciona soporte técnico bilingüe (chino e inglés) de por vida, con un tiempo de respuesta de ≤4 horas; depuración remota (basada en computadora),Guía de configuración de la solución modular, y las respuestas en línea a las preguntas técnicas son compatibles.
3) Servicios de capacitación: Proporcionamos 2 días de capacitación gratuita en el sitio, que cubren la instalación del equipo, la configuración de parámetros, las pruebas de condiciones de operación, el análisis de datos y el mantenimiento diario.para garantizar que los usuarios sean expertos en el funcionamiento del sistema.
8.Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente, el depósito es del 30% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
