Sistema de banco de pruebas de dinamómetro eléctrico para motor diésel de 355kW SSCD355-1500-3800

Sistema de banco de ensayo del dinámetro eléctrico del motor diesel SSCD355-1500-3800

1.El SSCD355-1500- 3800 355 kW DieselSistema de banco de ensayo del dinamómetro eléctrico del motor Descripción

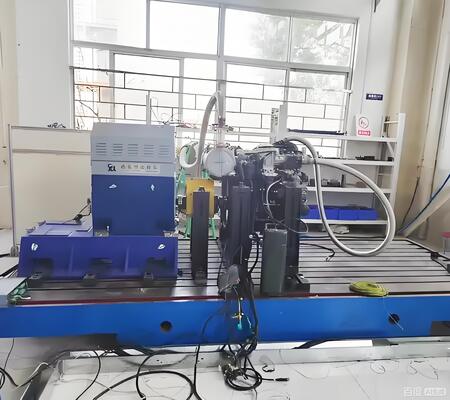

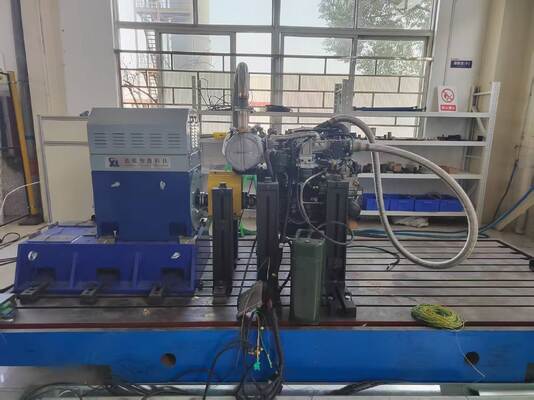

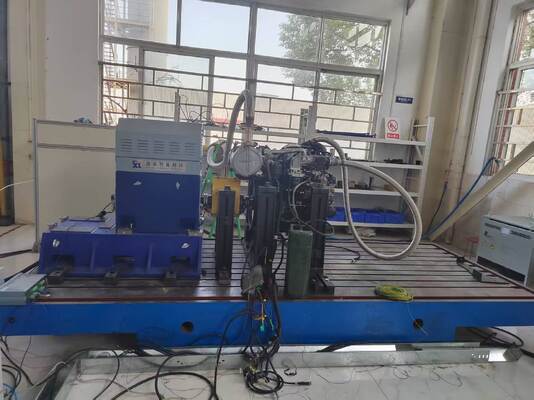

The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control coreLa energía eléctrica generada durante el ensayo se puede devolver directamente a la red, logrando una recuperación de energía eficiente.Adopta el sistema de medición y control XLE-3000 mejorado, que cuenta con capacidades informáticas y de procesamiento más sólidas y puede completar automáticamente varios ciclos de ensayo según lo requieren las normas nacionales y las especificaciones definidas por el cliente.Es compatible con varios equipos auxiliares externos, como los medidores de consumo de combustible transitoriosA través de un sistema de adquisición de datos de alta precisión, recopila de forma exhaustiva los parámetros de funcionamiento del motor, realiza el registro en tiempo real de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero.,Procesamiento inteligente, y visualización visual, y genera automáticamente informes de pruebas estandarizados.

2.Se trata de una serie de medidas de seguridad.355 kWD- ¿ Qué?- ¿ Por qué?- ¿ Qué?- ¿ Por qué?eléctricoDel medidor de velocidad Las condiciones técnicasPArámetros

 3.Se trata de un sistema de control de la energía.GasóleoEl motorEléctricoSistema de banco de ensayo del dinamómetro Norma de referenciael

1) elGB17691-2018: Límites de emisión y métodos de medición de contaminantes de los vehículos diésel pesados (norma obligatoria nacional),que abarca específicamente los requisitos de ensayo de emisiones para motores diésel de gran potencia.

2) elGB/T 18297-2024: Métodos de ensayo para el rendimiento de los motores de automóviles (norma nacional recomendada), aplicables a los motores diésel para automóviles de alta potencia y equipos de ingeniería.

3) elGB/T 17692-2024: Método de ensayo para la potencia neta de los motores de automóviles y los motores de accionamiento (norma nacional recomendada), que cumple los requisitos para el ensayo preciso de la potencia neta de los motores de la clase 355 kW.

4) elGB/T 20891-2014: Límites de emisión y métodos de medición de los contaminantes de los gases de escape de los motores diesel utilizados en máquinas móviles no de carretera,Aplicable a los ensayos de motores de alta potencia en maquinaria de construcción, buques y otros campos.

4.El SSCD355-1500-3800 Sistema de banco de ensayo del dinámetro eléctrico del motor diesel de 355 kW Las condiciones técnicasVentajas

1) elPruebas de precisión ultra alta:Equipado con un sensor de par de alta precisión de 0,03% FS y un sistema de adquisición de datos de alta velocidad de 1000 Hz,Captura con precisión las características de alto par de baja velocidad y de alta potencia de los motores de alta potencia., satisfaciendo las necesidades de ensayo de precisión de los equipos pesados, la potencia marina, etc., y los datos de ensayo tienen una gran trazabilidad.

2) elAmplia adaptabilidad a las condiciones de funcionamiento:Soporta pruebas en un amplio rango de velocidades de 500-3800 rpm, con una conexión perfecta entre los rangos de par constante y potencia constante.Puede simular escenarios complejos como cambios repentinos de carga y condiciones de funcionamiento en constante cambio., y es adecuado para ensayos integrales de rendimiento de potencia, fiabilidad, emisiones y otras dimensiones de motores diésel de gran cilindrada y de alta potencia.

3) elExtremadamente eficiente en energía y eficiente:Adopta un filtro LC de cuatro etapas + diseño de retroalimentación de energía de corriente paralela modular IGBT, con una eficiencia de retroalimentación de 99,1%,que reduce el consumo de energía en más de un 35% en comparación con los dinamómetros tradicionales con carga de resistencia, ahorrando más de 450.000 yuanes en costos de electricidad al año, en línea con el concepto de pruebas verdes.

4) elEl sistema es estable y fiable:Integra el sistema de conversión de frecuencia de trabajo pesado ABB, el sensor de alta precisión HBM y el software de medición y control personalizado Xunlan, y tiene diagnóstico de fallas múltiples,Funciones de protección contra sobrecargas y control de temperaturaPuede garantizar un funcionamiento continuo de alta carga de 24 horas y el tiempo medio entre fallos (MTBF) supera las 8.000 horas.

5) Las demásCompatibilidad en todas las dimensiones:Cumple con múltiples normas nacionales e industriales como GB17691 y GB/T 18297, y es compatible con motores diesel de clase 355kW en vehículos comerciales, maquinaria de construcción, buques,Conjunto de generadores y otros camposSoporta varios requisitos de prueba como el rendimiento de potencia, las características de emisiones, el ahorro de combustible y la fiabilidad, y es compatible con interfaces de motores de múltiples marcas.

6) elOperación inteligente y conveniente:El software de prueba y control XLE-1000 admite una interfaz de operación visual, edición de procesos de prueba personalizada, generación automática de informes y exportación de datos en formato Excel / PDF.También admite monitoreo remoto y transmisión de datos, reduciendo el umbral operativo y mejorando la eficacia de los ensayos.

 5.El SSCD355-1500-3800 Sistema de banco de ensayo del dinámetro eléctrico del motor diesel de 355 kW Áreas de aplicación

1) elInvestigación y desarrollo de vehículos comerciales pesados:Para los motores diesel de clase 355kW utilizados en camiones y tractores pesados, realizamos optimización del rendimiento de la potencia, pruebas de economía de combustible y verificación del cumplimiento de las emisiones (China VI/B Euro VI),proporcionando un soporte preciso de datos para la coincidencia de motores y vehículos.

2) elVerificación de las máquinas de ingeniería:Simula las duras condiciones de trabajo de maquinaria de ingeniería como excavadoras, grúas y cargadores, incluyendo cargas pesadas, cambios repentinos de carga y operación continua.para probar la fiabilidad del motor, estabilidad de la potencia de salida y consumo de combustible en entornos extremos.

3) elPruebas de potencia marina:Adaptado a los motores de propulsión principales de los buques medianos y grandes, simula condiciones de funcionamiento tales como carga variable, navegación a velocidad constante, aceleración y desaceleración durante la navegación,y proporciona datos clave como la eficiencia de la propulsión, el rendimiento de las emisiones y la resistencia, apoyando la optimización de los sistemas de energía marina.

4) elEvaluación del conjunto de generadores de alta potencia:Prueba de la estabilidad de voltaje, la estabilidad de frecuencia, la capacidad de suministro de energía continua,y velocidad de respuesta de emergencia del motor diesel de 355 kW utilizado en el generador establecido en escenarios tales como arranque de carga, funcionamiento a plena carga y conmutación de carga, para garantizar el funcionamiento fiable del conjunto de generadores.

5) Las demásPruebas de equipos de energía industrial:Aplicable a motores diesel de equipos de potencia industrial, como máquinas mineras, equipos de campos petrolíferos y grandes compresores, para realizar pruebas de fábrica, reinspección de mantenimiento,y la verificación de la mejora del rendimiento para garantizar el funcionamiento seguro del equipo.

6) elCalificación para la remanufactura de motores:El motor diesel de 355 kW remanufacturado se prueba en todas las dimensiones, incluidos el rendimiento de la potencia, los indicadores de emisiones y la fiabilidad,proporcionar una base de ensayo objetiva y precisa para la calificación de calidad de los productos remanufacturados y para estandarizar la industria remanufacturadora.

6.Sistema de banco de ensayo del dinamómetro eléctrico del motor diesel Lista de modelos
