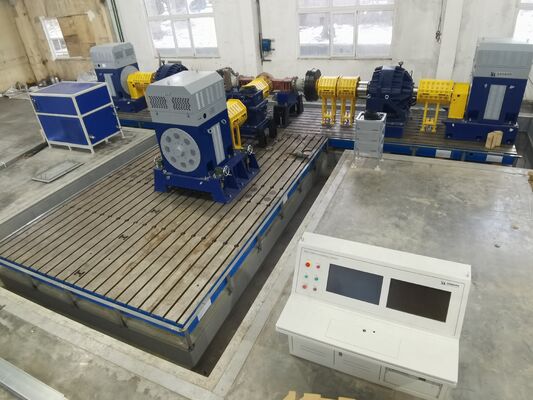

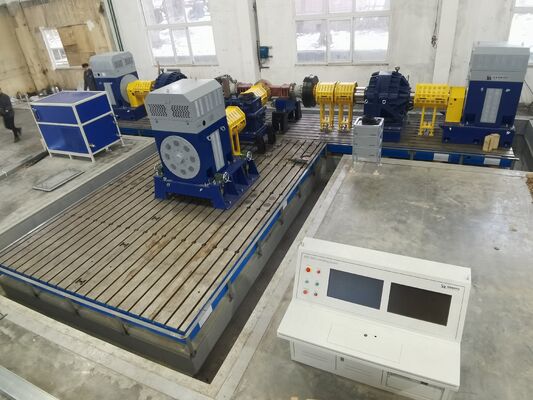

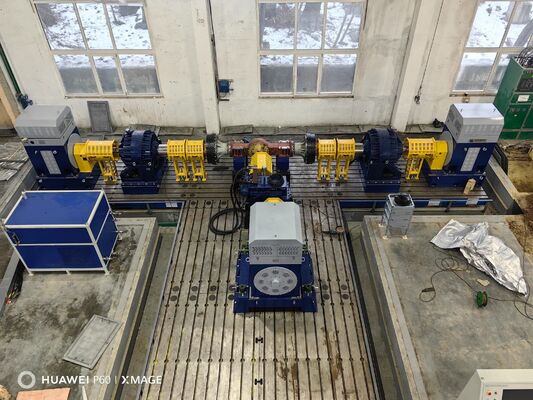

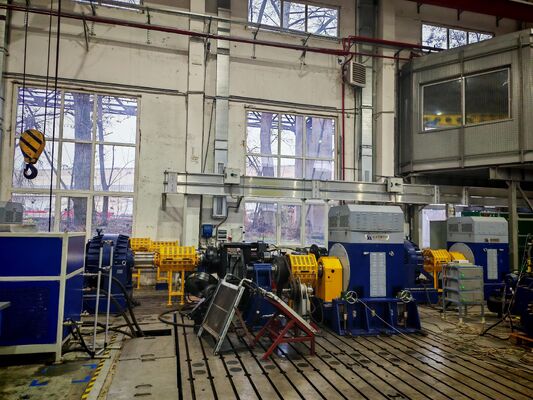

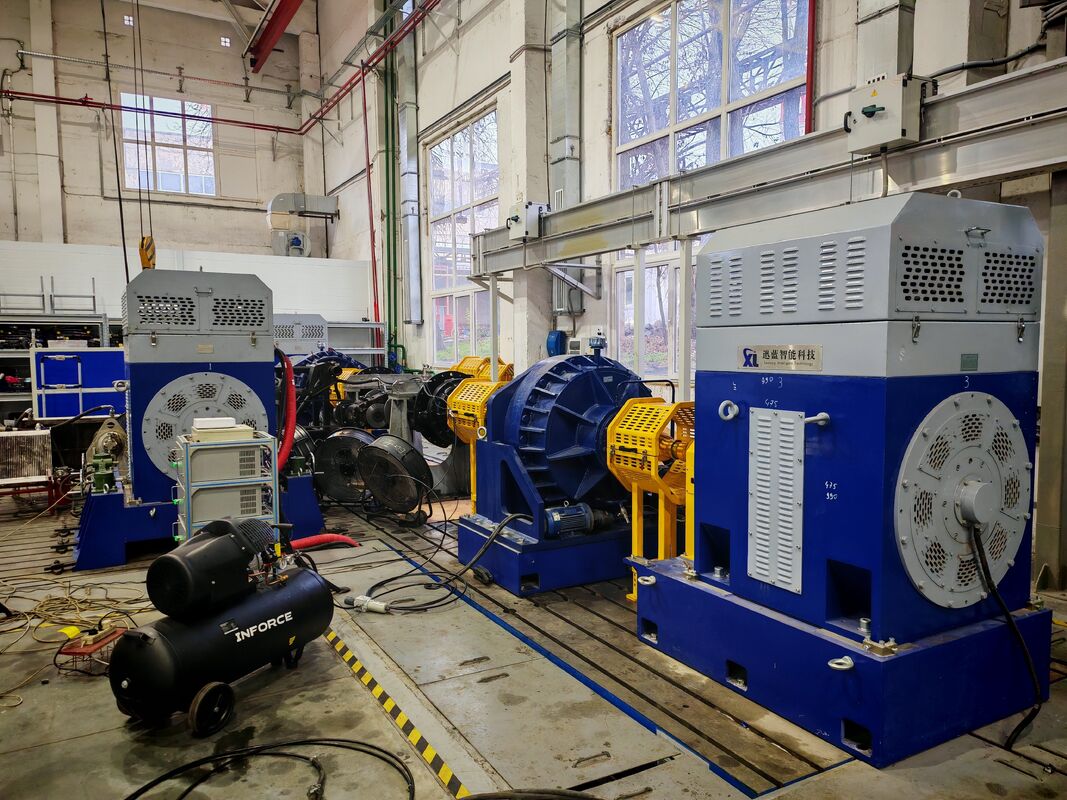

Sistema de banco de ensayo del dinámetro eléctrico del eje del automóvil SSCD45-1000-4000
1.SSCD45-1000-4000 Dinámetro eléctrico para ejes de automóviles Descripción del componente del sistema de banco de ensayo
El sistema SSCD45-1000-4000 de banco de ensayo de dinamómetro eléctrico para ejes de automóviles es un banco de ensayo de alto rendimientoplataforma de ensayo integral rentable diseñada específicamente para ensayar ejes y sistemas de transmisión de automóviles de baja a media potencia de la clase 45kWEste sistema integra módulos centrales como un dinamómetro de accionamiento de alta eficiencia, un dinamómetro de carga de alto rendimiento, una brida de par de alta precisión,y un sistema inteligente de medición y controlCubre de forma exhaustiva las necesidades de verificación de funcionamiento de rutina, pruebas de durabilidad y evaluación de la fiabilidad de las condiciones de funcionamiento complejas de los ejes de los vehículos comerciales ligeros.automóviles de pasajeros pequeños y medianos, camiones eléctricos y maquinaria de construcción de tamaño medio, proporcionando una solución precisa, eficiente y estable para la investigación y desarrollo y la inspección de calidad de producción en serie de ejes de clase 45 kW.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
| Se aplicarán las siguientes medidas: |
Potencia de salida: 45 kW; Torque nominal: 430 Nm; Velocidad nominal: 1000 rpm; Velocidad máxima: 4000 rpm; Soporta torque constante / velocidad constante / potencia constante / control de simulación de condiciones de carretera complejas;Tiempo de respuesta: ≤ 8 ms |
Seelong |
| Se aplicarán las siguientes medidas: |
La potencia: 45 kW; el par nominal: 430 Nm; la velocidad nominal: 1000 rpm; la velocidad máxima: 4000 rpm; la precisión de control del par: ≤ ± 0,2% FS;Sistema de disipación de calor refrigerado por aire de alta eficiencia (con ajuste de retroalimentación del control de temperatura). |
Seelong |
| Flanca de torsión |
Rango de medición de 0 a 1000 Nm; precisión de 0,2% FS; resolución de velocidad de 0,1 rpm; tiempo de respuesta dinámica ≤ 1 ms |
HBM |
| Sistema de inversor de frecuencia variable |
Tensión de entrada: AC de tres fases 380V ± 10%; frecuencia: 50-60Hz; tecnología de control vectorial; protección cinco veces mayor contra la sobrecorriente, el sobrevoltura, el sobrecalentamiento, la sobrecarga y el cortocircuito. |
Las empresas Siemens |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC510; CPU: Core i7, RAM: 64GB, disco duro: 2TB SSD; software de medición y control dedicado XLP-1000; admite adquisición síncrona multicanal, visualización de datos,y generación de informes personalizados. |
Seelong |
| Sistema de adquisición de datos |
Incluye unidades de adquisición de temperatura / vibración / ruido; rango de temperatura -20 ~ 300 °C (precisión ± 0,3 °C); frecuencia de vibración 5 Hz - 20 kHz; rango de medición de ruido 30-130 dB (precisión ± 1 dB). |
Seelong |
| Apoyo de montaje ajustable |
Rango de ajuste de la altura central: 250-600 mm; capacidad de carga: ≥ 800 kg; error de planitud de la superficie de montaje: ≤ 0,02 mm/m |
Seelong |
| Placas de hierro fundido |
Material: HT300 (resistencia a la tracción ≥ 300 MPa); estructura de doble capa de absorción de golpes + diseño de amortiguación reforzado; error de plano ≤ 0,02 mm/m |
Seelong |
| Acoplamiento |
Velocidad permitida ≥ 5000 rpm; capacidad de par ≥ 1200 Nm; estructura de amortiguador elástica; material de aleación de alta resistencia. |
Seelong |
| Cubierta de protección |
estructura de protección semiexclusa; altura ≥ 1,8 m; conectada al sistema (de arranque a parada + frenado de emergencia + alarma);material incorporado de alta eficiencia para absorber el sonido y reducir el ruido (reducción del ruido ≥ 20 dB). |
Seelong |
| Estación de lubricación de aceite (de tamaño medio) |
Presión de suministro de aceite 0,3-1,0 MPa; regulación inteligente del caudal; rango de control de la temperatura del aceite de 30 a 60 °C; equipado con filtración,Funciones de alerta del nivel de aceite y de alarma de temperatura/presión del aceite. |
Seelong |
2.SSCD45-1000-4000 Parámetros técnicos del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
| Categorías de parámetros |
Indicadores técnicos |
| Marca del dinamómetro central |
Seelong |
| Potencia nominal del dinámetro de accionamiento |
45 kW |
| Torque nominal del dinámetro de accionamiento |
430 Nm |
| Velocidad nominal del dinamómetro de accionamiento |
Las demás partidas |
| Velocidad máxima del dinamómetro de accionamiento |
Cuatro o cuatro cilindros |
| Rango de velocidades de par constante |
0 a 1000 rpm |
| Rango de velocidades de potencia constante |
Se aplicarán las reglas siguientes: |
| Tiempo de respuesta del dinamómetro de accionamiento |
≤ 8 ms |
| Potencia nominal del dinamómetro de carga |
45 kW |
| Torque nominal del dinamómetro de carga |
430 Nm |
| Precisión del control del par del dinamómetro de carga |
≤ ± 0,2% de FS |
| Rango de la brida del par |
0 a 1000 Nm |
| Precisión de la brida del par |
0.2 % FS |
| Resolución de la velocidad de la brida del par |
0.1 rpm |
| Tiempo de respuesta dinámica de la brida del par |
≤ 1 ms |
| Rango de ajuste de la altura del centro del soporte de montaje |
250-600 mm |
| Soportes de carga del soporte de montaje |
≥ 800 kg |
| Material de las placas de hierro fundido |
HT300 (resistencia a la tracción ≥ 300 MPa) |
3.SSCD45-1000-4000 Sistema de banco de pruebas de dinamómetro eléctrico para ejes de automóviles Ventajas principales
- Adaptado con precisión a escenarios de baja a media potencia, equilibrando el rendimiento y el coste:Los dos dinámetros de 45 kW (430Nm/1000-4000 rpm) están diseñados específicamente para satisfacer las necesidades de los ejes de los vehículos de la clase 45kW, con una ocupación ≤ 10m2,y el diseño enfriado por aire equilibra la eficiencia de disipación de calor y el control de costos, lo que lo hace adecuado para las necesidades de ensayo a gran escala de las pequeñas y medianas empresas manufactureras, institutos de investigación y organizaciones de ensayo.
- Sistema de ensayo de alta precisión, confiabilidad mejorada de los datos:Equipado con una brida de par de alta precisión HBM (0,2% de precisión FS), con algoritmos optimizados para el rango central de 0-1000 rpm de par constante y 1000-3800 rpm de potencia constante,Tiene una respuesta dinámica rápida y una captura precisa de parámetros., que cumple con los dos estándares de ensayo de precisión a nivel de I+D y inspección de calidad de la producción en serie.
- Funcionamiento inteligente y conveniente, costes de funcionamiento y mantenimiento optimizados:La versión estándar del sistema de medición y control XLP-1000 está equipada con un ordenador industrial Core i7.y la formación puede completarse en 3 días para operar de forma independienteLos componentes como el enfriamiento por aire y la estación de lubricación de tamaño medio tienen estructuras maduras y el mantenimiento diario no requiere un equipo profesional de servicio.que reduce significativamente los costes laborales.
- Amplia adaptabilidad y fuerte protección, segura y compatible para múltiples escenarios:La altura central del soporte de montaje es ajustable de 250-600 mm, y la capacidad de carga es ≥ 800 kg. Es adecuado para varios tipos de ejes de 45 kW,como vehículos comerciales ligeros y maquinaria de construcción de tamaño medianoLa cubierta de protección semicerrada está equipada con una triple protección de seguridad y un diseño de reducción de ruido eficiente, que no sólo satisface las necesidades de ensayo de precisión en el laboratorio,pero también se adapta a los escenarios de pruebas de producción en serie en el taller.
- Diseño altamente eficiente y de ahorro de energía con costes operativos controlables:Los componentes centrales del sistema admiten el modo de sueño inteligente, que reduce el consumo de energía en un 30% en comparación con los equipos tradicionales.que resulten en ventajas significativas a largo plazo en cuanto a los costes de explotación.
4.SSCD45-1000-4000 Áreas de aplicación del sistema de banco de ensayo del dinamómetro eléctrico de eje de automóvil
- - ¿ Qué?Los vehículos comerciales y los vehículos de pasajeros pequeños y medianos el campo:aplicable a los ensayos del eje de accionamiento y del eje de dirección de camiones ligeros, furgonetas medianas, automóviles familiares, vehículos de pasajeros eléctricos, etc.,que cubre la verificación del rendimiento convencional, como la potencia de salida, eficiencia de transmisión, par de arranque y durabilidad a largo plazo, satisfaciendo las necesidades a gran escala de inspección de calidad de producción en masa y pruebas posteriores a la venta.
- M.Ejes de maquinaria de construcción de tamaño ediumfel campo:Los ensayos de eje se realizan para cargadores de tamaño medio, excavadoras, carretillas elevadoras eléctricas, grúas pequeñas y otras máquinas de construcción.se llevarán a cabo ensayos de resistencia a la fatiga y fiabilidad para el rango de carga pesada de baja velocidad de 0 a 1000 rpm y el rango de velocidad de funcionamiento de 1000 a 3800 rpm;, lo que contribuye a mejorar el ahorro energético y la optimización del rendimiento del sistema de transmisión de la maquinaria de construcción.
- 45En kWc- ¿ Qué haces?a) elxle I+D yelCientíficor ybúsquedatcada unofel campo:Proporciona una plataforma de I+D rentable para los fabricantes de ejes y equipos de investigación universitarios, apoyando pruebas de I+D como la optimización de la estructura del eje de la clase 45kW, la compatibilidad del sistema de transmisión,y mejora de la eficiencia energética; es fácil de operar y tiene un alto grado de visualización de parámetros,y puede utilizarse como un dispositivo experimental de formación práctica para las carreras de ingeniería de vehículos e ingeniería mecánica en las universidades, ayudar a los estudiantes a dominar los principios básicos y los procedimientos prácticos de los ensayos de ejes.
- - ¿ Qué?inspección de calidad a gran escala y pruebas de terceros el campo:Cumplimos con los estándares nacionales y de la industria y proporcionamos servicios de ensayo específicos de eje de clase 45 kW para agencias regionales de inspección de calidad, grandes grupos de fabricación de automóviles,y empresas de pruebas de tercerosNuestros servicios abarcan la inspección de cualificación de fábrica de productos, la inspección de muestreo de calidad de lotes y el diagnóstico de fallas después de la venta (como el ruido del eje, la transmisión de par anormal, la detección de errores en el motor, etc.).y disminución de la eficiencia de la transmisión), y generar rápidamente informes de ensayos precisos y rastreables.
5.SSCD45-1000-4000 Normas de referencia del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
- El número de unidad de control de la unidad de control de la unidad de control del vehículo comercial
- El valor de las pruebas de ensayo en banco para los ejes motrices de los automóviles
- GB/T 23920-2024 Máquinas de construcción - Ejes
- JB/T 5929-1991 Métodos de ensayo de fiabilidad del eje motriz de las máquinas de construcción
- JB/T 10634-2023 Dinámetro eléctrico
6. Sistema de banco de pruebas del dinamómetro eléctrico del eje del automóvilModeloLista de las
| Modelo |
Potencia nominal (kW) |
Torque nominal (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Rango de potencia constante (rpm) |
Variación de par constante (rpm) |
Precisión de medición del par
(% FS)
|
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de clasificación de los productos. |
22 |
210 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
Entre 1500 y 4500 |
0 a 1500 |
0.05/0.1/0.2 |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
Entre 1500 y 4500 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
Entre 1500 y 4000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
Entre 1500 y 4000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad de los productos. |
560 |
3565 |
1800 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
Soporta servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones especiales de adaptación al entorno se pueden personalizar de acuerdo con los requisitos.
7Entrega y apoyo postventa
Servicios de entrega
1) Modelos estándar: embarcaciones en un plazo de 90 días (incluidas las pruebas previas antes de la entrega para garantizar una instalación rápida a su llegada).
2) Modelos personalizados: Entrega en 90-120 días, que cubre la logística internacional y la distribución a las principales regiones del mundo, incluyendo Europa, América, el sudeste asiático,y Oriente Medio (opciones de transporte marítimo / terrestre disponibles), incluido el embalaje seguro y el tratamiento a prueba de humedad y óxido).
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen,y un especialista en logística dedicado seguirá todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes al sitio.
Apoyo postventa
1) Compromisos de garantía:Garantía de un año para los componentes principales (dinámetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluidos los daños causados por error humano.
2) Apoyo técnico:Servicio bilingüe las 24 horas del día, los 7 días de la semana (inglés y chino), tiempo de respuesta ≤ 4 horas
3) Servicios de instalación, puesta en marcha y formación: El usuario es responsable de la instalación básica en el sitio.y especificaciones de conexión de tuberías / líneas); la puesta en marcha del equipo será manejada íntegramente por nosotros (incluidas las pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema);Se ofrecerán 3 días de formación profesional gratuita en el funcionamiento (que cubrirá el funcionamiento de los equipos)., configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores sean expertos en el uso de equipos de gran escala.
4) Servicio a distanciaApoya la depuración remota a través de computadoras, actualizaciones del sistema y orientación de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas de tiempo de inactividad.
8.Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente, el depósito es del 30% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
