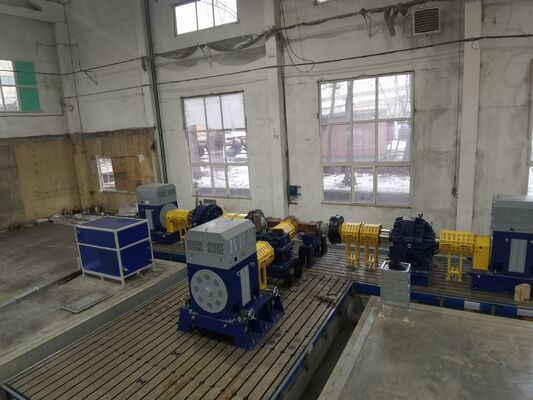

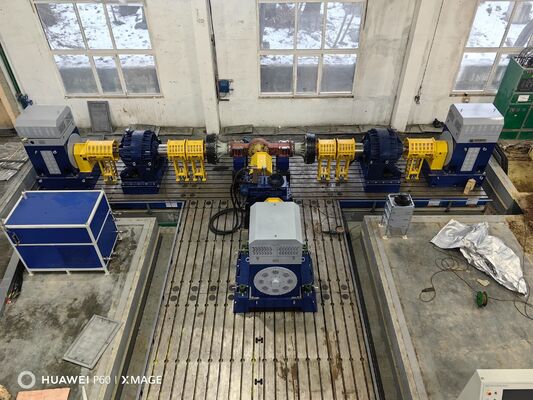

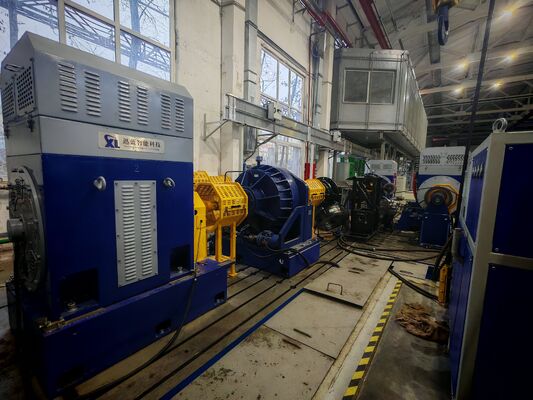

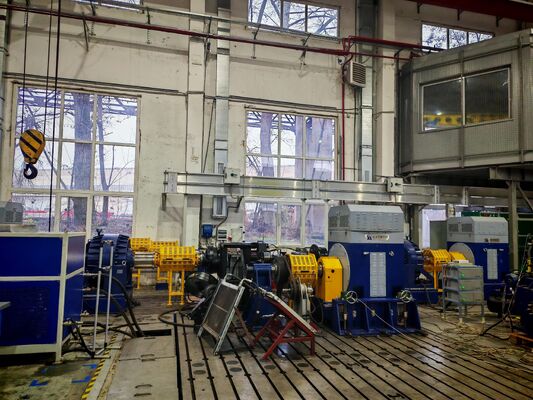

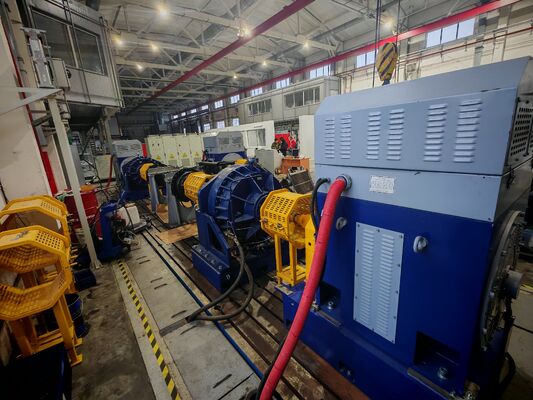

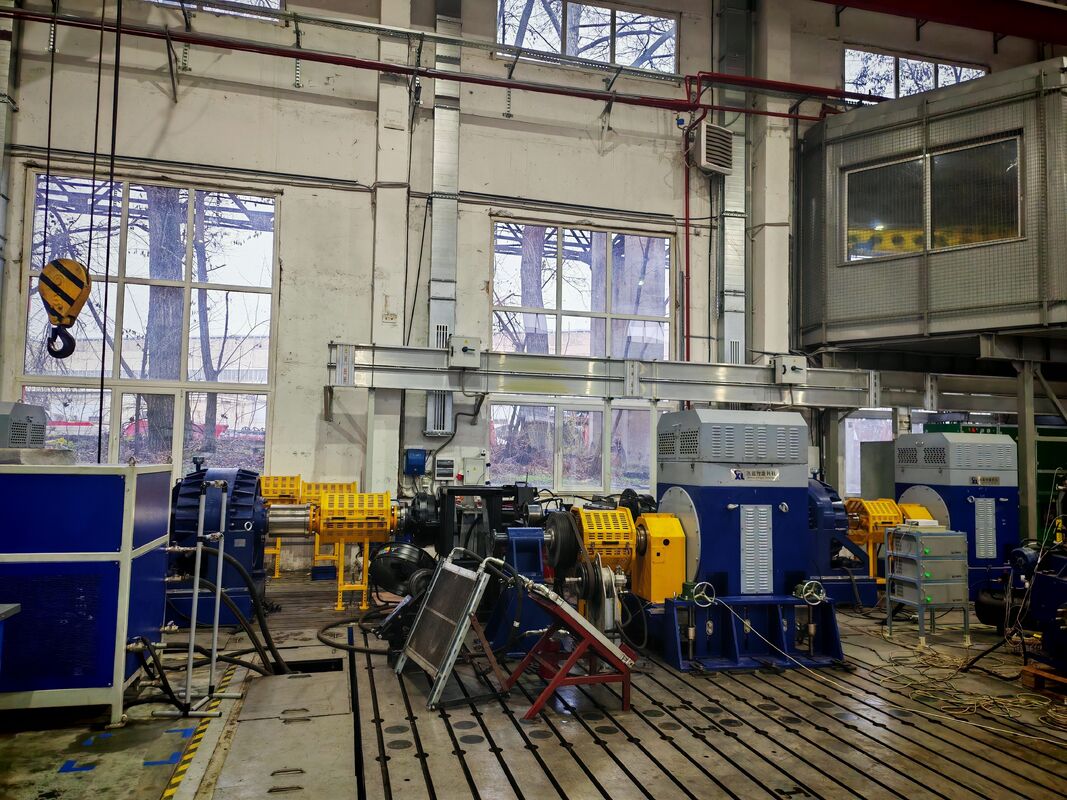

Sistema de banco de ensayo del dinámetro eléctrico del eje del automóvil SSCD75-1000-4000
Resumen de los valores básicos
El sistema de banco de pruebas de dinamómetro eléctrico de eje automotriz SSCD75-1000-4000 cuenta con un inversor ABB y una brida de par HBM, que ofrece 75kW de potencia, un par de 716 Nm y una precisión a escala completa del 0,2%.Apto para ensayos de ejes de vehículos comerciales de tamaño mediano y maquinaria de construcción, es compatible con la I + D, la inspección de calidad de la producción en masa y las pruebas de terceros.y el rango de potencia / velocidad personalizableRepresenta una solución de equipos de ensayo transfronterizos rentable.
1.SSCD75-1000-4000 Descripción del componente del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
The SSCD75-1000-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 75kW -class medium-power automotive axles and transmission systemsEste sistema integra módulos básicos como un dinamómetro de alta potencia, un dinamómetro de carga de alta rigidez, una brida de par de alta precisión y un sistema inteligente de medición y control.Cubre ampliamente las necesidades de la verificación de rendimiento de rutina, ensayos de durabilidad a largo plazo y evaluación de la fiabilidad en condiciones de funcionamiento complejas para ejes de vehículos comerciales de tamaño mediano, vehículos de pasajeros de nueva energía, vehículos especiales ligeros,y grandes maquinarias de construcción Proporciona soluciones transfronterizas precisas, eficientes y estables para las actualizaciones de I+D de eje de clase 75 kW, la inspección de calidad de la producción en masa y las pruebas de terceros.
| Nombre del componente |
Especificaciones básicas |
Marca del producto |
| Se aplicarán las siguientes medidas: |
La potencia: 75 kW; el par nominal: 716 Nm (a una velocidad nominal de 1000 rpm); la velocidad nominal: 1000 rpm, la velocidad máxima: 4000 rpm;Apoya el torque constante / velocidad constante / potencia constante / control de simulación de condiciones de carretera complejasTiempo de respuesta: ≤ 8 ms; Calificación de protección: IP54 |
Seelong |
| Se aplicarán las siguientes medidas: |
La potencia: 75 kW; el par nominal: 716 Nm (a una velocidad nominal de 1000 rpm); la velocidad nominal: 1000 rpm, la velocidad máxima: 4000 rpm; la precisión de control del par: ≤ ±0,2% de la escala completa;Sistema de disipación de calor refrigerado por aire de alta eficiencia (con ajuste de retroalimentación del control de temperatura), precisión de control de temperatura ±2°C); grado de protección: IP54 |
Seelong |
| Flanca de torsión |
Rango de medición: 0-1500 Nm; Precisión: 0.2% de la escala completa; Resolución de velocidad: 0.1 rpm; Tiempo de respuesta dinámica: ≤1 ms; Salida de señal: 4-20mA analógico / RS485 digital. |
HBM |
| Sistema de inversor de frecuencia variable |
Tensión de entrada: AC trifásico 380V ± 10%; frecuencia: 50-60Hz; tecnología de control vectorial; protección contra sobrecorriente, sobrevoltura, sobrecalentamiento, sobrecarga y cortocircuito;admite el control optimizado de retroalimentación de energía; grado de protección: IP21 |
ABB |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC510; CPU: Intel Core i7, RAM: 64GB, disco duro: 2TB SSD; software dedicado de medición y control; admite la adquisición síncrona de múltiples canales, visualización de datos,generación de informes personalizados, y intercambio de datos remoto; Compatible con la co-simulación MATLAB/Simulink. |
Seelong |
| Sistema de adquisición de datos |
Incluye unidades de adquisición de temperatura/vibración/ruido; rango de temperatura -20~300°C (precisión ±0,3°C); frecuencia de vibración 5Hz-20kHz; rango de medición de ruido 30-130dB (precisión ±1dB);admite análisis de correlación de datos multidimensionales; frecuencia de muestreo 1 kHz. |
Seelong |
| Apoyo de montaje ajustable |
Rango de ajuste de la altura central: 300-650 mm; capacidad de carga: ≥1200 kg; error de planitud de la superficie de montaje: ≤0,02 mm/m; estructura de posicionamiento y bloqueo rápidos (precisión de bloqueo ±0,01 mm); material:Acero al carbono Q235 (tratamiento de revestimiento a prueba de óxido). |
Seelong |
| Placas de hierro fundido |
Material: HT300 (resistencia a la tracción ≥ 300 MPa); estructura de doble capa de absorción de golpes + diseño de amortiguación reforzado; error de planitud ≤ 0,02 mm/m; tratamiento de superficie resistente al desgaste (dureza HB200-220);dimensiones: 3000 × 2000 × 300 mm |
Seelong |
| Acoplamiento |
Velocidad permitida ≥ 5000 rpm; capacidad de par ≥ 1800 Nm; estructura de amortiguador elástica; material de aleación de alta resistencia (40CrNiMoA); diseño libre de mantenimiento (vida útil ≥ 10000 h). |
Seelong |
| Cubierta de protección |
Estructura de protección totalmente cerrada; altura ≥ 2,0 m; conectada al sistema (parada-inicio + frenado de emergencia + alarma sonora y visual);material incorporado de alta eficiencia para absorber el sonido y reducir el ruido (reducción del ruido ≥ 25 dB); ventana de observación resistente a los impactos (espesor de vidrio templado de 12 mm); clasificación de protección IP54 |
Seelong |
| Estación de lubricación de aceite (a gran escala) |
Presión de suministro de aceite: 0,3-1,2 MPa; regulación inteligente del caudal (rango de ajuste: 5-50 L/min); rango de control de la temperatura del aceite: 30-60°C (precisión de control de temperatura: ±1°C);equipado con filtración (precisión de filtración): 10μm), alerta de nivel de aceite, alarma de temperatura/presión del aceite y función de reabastecimiento automático de aceite; capacidad del depósito de aceite: 200L |
Seelong |
2.SSCD75-1000-4000 Parámetros técnicos del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
| Categorías de parámetros |
Indicadores técnicos |
| Marca del dinamómetro central |
Seelong |
| Potencia nominal del dinámetro de accionamiento |
75 kW |
| Torque nominal del dinámetro de accionamiento |
La velocidad nominal de la unidad de ensayo será igual o superior a la velocidad de ensayo de la unidad de ensayo. |
| Velocidad nominal del dinamómetro de accionamiento |
Las demás partidas |
| Velocidad máxima del dinamómetro de accionamiento |
Cuatro o cuatro cilindros |
| Rango de velocidades de par constante |
0 a 1000 rpm |
| Rango de velocidades de potencia constante |
Se aplicarán las reglas siguientes: |
| Tiempo de respuesta del dinamómetro de accionamiento |
≤ 8 ms |
| Potencia nominal del dinamómetro de carga |
75 kW |
| Torque nominal del dinamómetro de carga |
La velocidad nominal de la unidad de ensayo será igual o superior a la velocidad de ensayo de la unidad de ensayo. |
| Precisión del control del par del dinamómetro de carga |
≤ ± 0,2% de la escala completa |
| Rango de la brida del par |
0-1500Nm |
| Precisión de la brida del par |
00,2% de la escala completa |
| Resolución de la velocidad de la brida del par |
0.1 rpm |
| Tiempo de respuesta dinámica de la brida del par |
≤ 1 ms |
| Rango de ajuste de la altura del centro del soporte de montaje |
Las demás: |
| Soportes de carga del soporte de montaje |
≥1200 kg |
| Material de las placas de hierro fundido |
HT300 (resistencia a la tracción ≥ 300 MPa) |
| Sistema de inversor de frecuencia variable |
ABB |
| Requisitos totales de potencia del sistema |
120 kW |
| Huella del sistema |
≤ 12 m2 (Llevadura × Ancho × Alturas: 4,5 m × 2,6 m × 2,8 m) |
| Temperatura ambiente de funcionamiento |
-10 a 45 grados. |
| Humedad relativa |
10% ~ 85% (no condensado) |
| Voltado de la fuente de alimentación |
Las partidas de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de las máquinas de ensamblaje |
| Peso total del sistema |
≤ 500 kg |
3.SSCD75-1000-4000 Sistema de banco de pruebas de dinamómetro eléctrico de eje automotriz Ventajas básicas
- Compatibilidad precisa del rendimiento:Los dos dinamómetros de 75 kW (716 Nm/1000-4000 rpm) son adecuados para ensayos de alta carga de ejes de potencia media, y la disipación de calor enfriada por aire (control de temperatura ±2°C) equilibra la eficiencia y el coste,satisfacer las necesidades de ensayos de alta intensidad.
- Alta precisión y alta estabilidad:La brida de torsión HBM (0,2% de precisión a escala completa) + los convertidores de frecuencia ABB cuentan con algoritmos optimizados de rango central, lo que garantiza datos autorizados y confiables.
- Operación y mantenimiento inteligentes y eficientes:El sistema de medición y control mejorado admite el uso compartido y la simulación a distancia, y los componentes clave no necesitan mantenimiento (vida útil del acoplamiento ≥10000h).reducción de los costes de mano de obra y de tiempo de inactividad.
- Amplia adaptabilidad y fuerte protección:El soporte de montaje es ajustable desde 300-650 mm, con una capacidad de carga de ≥1200 kg. Cuenta con protección totalmente cerrada (IP54) y reducción del ruido de ≥25 dB,hacer que sea compatible con un uso seguro en múltiples escenarios.
- Garantía de servicio transfronterizo:Completamente certificado con CE / ISO 9001 / CU-TR, plazos de logística globales claros, ciclo de personalización transparente, soporte técnico las 24 horas del día, los 7 días de la semana + garantía de 1 año.
4. SSCD75-1000-4000 Áreas de aplicación del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
- Vehículos comerciales y vehículos de pasajeros de nueva energía:Adaptado para ensayos del eje de transmisión / eje de dirección de camiones de tamaño medio, sedanes de gama media a alta, etc., que cubre la verificación tridimensional de la potencia, la durabilidad, la adaptabilidad a altas y bajas temperaturas,y así sucesivamente
- Maquinaria para la construcción de grandes dimensiones:Para cargadores, excavadoras y otros escenarios de carga pesada y operación continua a baja velocidad, realizar ensayos de adaptación de la carga, resistencia a la fatiga y fiabilidad en condiciones de trabajo extremas.
- Investigación y desarrollo de alto nivel y enseñanza en investigación científica:Proporciona plataformas de I + D profundas para empresas manufactureras y laboratorios universitarios, admite la optimización del vehículo y el eje y la simulación de fallas, es compatible con sistemas de simulación,y es adecuado para la formación práctica de gama alta.
- Inspección profesional de la calidad y ensayos de terceros:Cumplimiento de las normas nacionales y de la industria, prestación de servicios de inspección de fábrica, inspección de muestras por lotes, acceso al mercado y diagnóstico de fallos y generación de informes autorizados y rastreables.
5.SSCD75-1000-4000 Normas de referencia del sistema de banco de ensayo del dinamómetro eléctrico del eje del automóvil
- El número de unidad de control de la unidad de control de la unidad de control del vehículo comercial
- El valor de las pruebas de ensayo en banco para los ejes motrices de los automóviles
- GB/T 23920-2024 Máquinas de construcción - Ejes
- JB/T 5929-1991 Métodos de ensayo de fiabilidad del eje motriz de las máquinas de construcción
- JB/T 10634-2023 Dinámetro eléctrico
6. Sistema de banco de pruebas del dinamómetro eléctrico del eje del automóvilModeloLista de las
| Modelo |
Potencia nominal (kW) |
Torque nominal (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Rango de potencia constante (rpm) |
Variación de par constante (rpm) |
Precisión de medición del par
(% FS)
|
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de clasificación de los productos. |
22 |
210 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
Entre 1500 y 4500 |
0 a 1500 |
0.05/0.1/0.2 |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
Entre 1500 y 4500 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
Entre 1500 y 4000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
Entre 1500 y 4000 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
| Se aplicará el método de evaluación de la calidad de los productos. |
560 |
3565 |
1800 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05/0.1/0.2 |
Soporta servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones especiales de adaptación al entorno se pueden personalizar de acuerdo con los requisitos.
7Entrega y apoyo postventa
Servicios de entrega
1) Modelos estándar: embarcaciones en un plazo de 90 días (incluidas las pruebas previas antes de la entrega para garantizar una instalación rápida a su llegada).
2) Modelos personalizados: Entrega en 90-120 días, que cubre la logística internacional y la distribución a las principales regiones del mundo, incluyendo Europa, América, el sudeste asiático,y Oriente Medio (opciones de transporte marítimo / terrestre disponibles), incluido el embalaje seguro y el tratamiento a prueba de humedad y óxido).
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen,y un especialista en logística dedicado seguirá todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes al sitio.
Apoyo postventa
1) Compromisos de garantía:Garantía de un año para los componentes principales (dinámetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluidos los daños causados por error humano.
2) Apoyo técnico:Servicio bilingüe las 24 horas del día, los 7 días de la semana (inglés y chino), tiempo de respuesta ≤ 4 horas
3) Servicios de instalación, puesta en marcha y formación: El usuario es responsable de la instalación básica en el sitio.y especificaciones de conexión de tuberías / líneas); la puesta en marcha del equipo será manejada íntegramente por nosotros (incluidas las pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema);Se ofrecerán 3 días de formación profesional gratuita en el funcionamiento (que cubrirá el funcionamiento de los equipos)., configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores sean expertos en el uso de equipos de gran escala.
4) Servicio a distanciaApoya la depuración remota a través de computadoras, actualizaciones del sistema y orientación de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas de tiempo de inactividad.
8.Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente, el depósito es del 30% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
