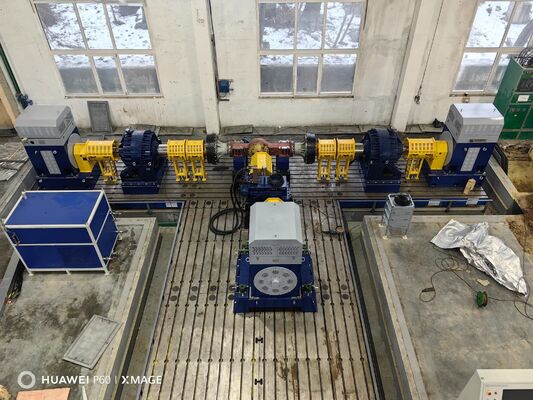

Sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500
Resumen de los valores fundamentales
El dinamómetro de eje automotriz SSCD110-1000/3500, equipado con un inversor ABB y una brida de par HBM, cuenta con una potencia de 110kW, un par de 1050 Nm y una precisión de escala completa del 0,2%. Adecuado para probar ejes en vehículos comerciales medianos y pesados y maquinaria de construcción grande, es compatible con I+D de alta gama, inspección de calidad de producción en masa y pruebas de terceros. Certificado por CMC, CE, ISO9001, ISO45001, ISO14001, 92% de eficiencia de retroalimentación de energía y rango de potencia/velocidad personalizable. Representa una solución transfronteriza rentable para equipos de prueba de potencia media a alta.
1. Descripción de los componentes del sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500
El sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500 es una plataforma de pruebas integral de alto rendimiento diseñada específicamente para probar ejes automotrices de potencia media a alta de clase 110kW y sistemas de transmisión de servicio pesado. Este sistema integra módulos centrales como un dinamómetro de accionamiento de alta potencia, un dinamómetro de carga de alta rigidez, una brida de par de alta precisión y un sistema inteligente de medición y control. Cubre de manera integral las necesidades de verificación de rendimiento de rutina, pruebas de durabilidad a largo plazo y evaluación de confiabilidad en condiciones operativas complejas para ejes en vehículos comerciales medianos a pesados, camiones de servicio pesado de nueva energía, vehículos de propósito especial y maquinaria de construcción grande. Proporciona soluciones transfronterizas precisas, eficientes y estables para actualizaciones de I+D de ejes de clase 110kW, inspección de calidad de producción en masa y pruebas de terceros.
| Nombre del componente |
Especificaciones principales |
Marca |
| Dinamómetro de accionamiento SSCD110-1000/3500 |
Potencia: 110kW; Par nominal: 1050 Nm (a una velocidad nominal de 1000 rpm); Velocidad nominal: 1000 rpm, velocidad máxima: 3500 rpm; Admite control de simulación de condiciones de carretera constantes de par/velocidad constante/potencia constante/complejas; Tiempo de respuesta: ≤8 ms; Grado de protección: IP54 |
Potencia nominal del dinamómetro de accionamiento |
| Dinamómetro de carga SSCD110-1000/3500 |
Potencia: 110kW; Par nominal: 1050 Nm (a una velocidad nominal de 1000 rpm); Velocidad nominal: 1000 rpm, velocidad máxima: 3500 rpm; Precisión del control de par: ≤ ±0,2% de la escala completa; Sistema de disipación de calor refrigerado por aire de alta eficiencia (con ajuste de retroalimentación de control de temperatura, precisión del control de temperatura ±2℃); Grado de protección: IP54 |
Potencia nominal del dinamómetro de accionamiento |
| Brida de par |
Rango de medición: 0-2000 Nm; Precisión: 0,2% de la escala completa; Resolución de velocidad: 0,1 rpm; Tiempo de respuesta dinámica: ≤1 ms; Salida de señal: analógica de 4-20mA / digital RS485. |
HBM |
| Sistema inversor de frecuencia variable |
Voltaje de entrada: trifásico CA 380V±10%; frecuencia: 50-60Hz; tecnología de control vectorial; protección quíntuple contra sobrecorriente, sobretensión, sobrecalentamiento, sobrecarga y cortocircuito; admite control optimizado de retroalimentación de energía; grado de protección: IP21 |
Requisitos de potencia total del sistema |
| Sistema de medición y control XLP-1000 |
PC industrial: IPC510; CPU: Intel Core i7, RAM: 64GB, Disco duro: SSD de 2TB; Software de medición y control dedicado; Admite adquisición síncrona multicanal, visualización de datos, generación de informes personalizados y uso compartido remoto de datos; Compatible con co-simulación MATLAB/Simulink. |
Potencia nominal del dinamómetro de accionamiento |
| Sistema de adquisición de datos |
Incluye unidades de adquisición de temperatura/vibración/ruido; rango de temperatura -20~300℃ (precisión ±0,3℃); frecuencia de vibración 5Hz-20kHz; rango de medición de ruido 30-130dB (precisión ±1dB); admite análisis de correlación de datos multidimensional; frecuencia de muestreo 1kHz. |
Potencia nominal del dinamómetro de accionamiento |
| Soporte de montaje ajustable |
Rango de ajuste de altura central: 300-650 mm; capacidad de carga: ≥1500 kg; error de planitud de la superficie de montaje: ≤0,02 mm/m; estructura de bloqueo de posicionamiento rápido (precisión de bloqueo ±0,01 mm); material: acero al carbono Q235 (tratamiento de revestimiento a prueba de óxido). |
Potencia nominal del dinamómetro de accionamiento |
| Placa de hierro fundido |
Material: HT300 (resistencia a la tracción ≥300MPa); estructura de absorción de impactos de doble capa + diseño de amortiguación reforzado; error de planitud ≤0,02 mm/m; tratamiento superficial resistente al desgaste (dureza HB200-220); dimensiones: 3000×2000×300 mm |
Potencia nominal del dinamómetro de accionamiento |
| Acoplamiento |
Velocidad permisible ≥ 5000 rpm; capacidad de par ≥ 2500 Nm; estructura de amortiguación elástica; material de aleación de alta resistencia (40CrNiMoA); diseño sin mantenimiento (vida útil ≥ 10000 h). |
Potencia nominal del dinamómetro de accionamiento |
| Cubierta protectora |
Estructura protectora totalmente cerrada; altura ≥ 2,0 m; vinculada al sistema (arranque-parada + frenado de emergencia + alarma sonora y visual); material insonorizante y reductor de ruido de alta eficiencia incorporado (reducción de ruido ≥ 25dB); ventana de observación resistente a impactos (espesor de vidrio templado 12 mm); grado de protección IP54 |
Potencia nominal del dinamómetro de accionamiento |
| Estación de aceite de lubricación (grande) |
Presión de suministro de aceite: 0,3-1,2 MPa; regulación inteligente del caudal (rango de ajuste: 5-50 L/min); rango de control de temperatura del aceite: 30-60℃ (precisión del control de temperatura: ±1℃); equipado con filtración (precisión de filtración: 10μm), advertencia de nivel de aceite, alarma de anomalía de temperatura/presión de aceite y función de reabastecimiento automático de aceite; capacidad del tanque de aceite: 200L |
Potencia nominal del dinamómetro de accionamiento |
Parámetros técnicos del sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500Categorías de parámetros
| Indicadores técnicos |
Marca del dinamómetro principal |
| Seelong |
Potencia nominal del dinamómetro de accionamiento |
| 110kW |
Par nominal del dinamómetro de carga |
| 1050 Nm (a una velocidad nominal de 1000 rpm) |
Precisión del control de par del dinamómetro de carga |
| 1000rpm |
Velocidad máxima del dinamómetro de accionamiento |
| 3500rpm |
Rango de velocidad de par constante |
| 0-1000rpm |
Rango de velocidad de potencia constante |
| 1000-3000rpm |
Tiempo de respuesta del dinamómetro de accionamiento |
| ≤8ms |
Potencia nominal del dinamómetro de carga |
| 110kW |
Par nominal del dinamómetro de carga |
| 1050 Nm (a una velocidad nominal de 1000 rpm) |
Precisión del control de par del dinamómetro de carga |
| ≤±0,2% de la escala completa |
Rango de la brida de par |
| 0-2000Nm |
Precisión de la brida de par |
| 0,2% de la escala completa |
Resolución de velocidad de la brida de par |
| 0,1rpm |
Tiempo de respuesta dinámica de la brida de par |
| ≤1ms |
Rango de ajuste de altura central del soporte de montaje |
| 300-650mm |
Soporte de montaje con capacidad de carga |
| ≥1500kg |
Material de la placa de hierro fundido |
| HT300 (resistencia a la tracción ≥ 300 MPa) |
Marca del sistema inversor de frecuencia variable |
| ABB |
Requisitos de potencia total del sistema |
| 180kW |
Huella del sistema |
| ≤12㎡ (Longitud × Ancho × Altura: 4,5 m × 2,6 m × 2,8 m) |
Temperatura ambiente de funcionamiento |
| -10~45℃ |
Humedad relativa |
| 10%~85% (sin condensación) |
Voltaje de la fuente de alimentación |
| Trifásico CA 380V±10%, 50/60Hz |
Peso total del sistema |
| ≤4000kg |
3. |
Ventajas principales del sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500Adaptación de rendimiento de servicio pesado
- : Los dinamómetros duales de 110kW (1050Nm/1000-3500rpm) se combinan con precisión con los requisitos de prueba de servicio pesado de ejes de potencia media y alta. El rango de par constante de 0-1000 rpm y el rango de potencia constante de 1000-3000 rpm están optimizados. La disipación de calor refrigerada por aire (control de temperatura ±2℃) es eficiente y estable, lo que satisface las necesidades de escenarios de prueba de alta intensidad a largo plazo.Pruebas de servicio pesado de alta precisión
- : Brida de par de alto rango HBM (0-2000Nm, precisión de escala completa del 0,2%) + convertidor de frecuencia de alta potencia ABB, el algoritmo central está optimizado para condiciones de trabajo de servicio pesado, la precisión de la adquisición de datos es alta, la estabilidad es fuerte y es autoritativo y confiable.Operación y mantenimiento inteligentes y eficientes
- : El sistema de medición y control mejorado admite el uso compartido y la simulación remotos. Los componentes clave, como los acoplamientos (capacidad de carga de 2500 Nm), no requieren mantenimiento (vida útil ≥10000 h) y se pueden operar en 2-3 días, lo que reduce en gran medida la mano de obra y los costos de tiempo de inactividad.Adaptabilidad de servicio pesado y protección sólida
- : El soporte de montaje es ajustable de 300 a 650 mm y tiene una capacidad de carga de ≥1500 kg, lo que lo hace adecuado para la instalación en ejes de vehículos de servicio pesado grandes; cuenta con protección totalmente cerrada (IP54) y reducción de ruido de ≥25dB, equilibrando la seguridad de las pruebas de servicio pesado con la comodidad del entorno operativo.Garantía de servicio transfronterizo
- : Totalmente certificado con CE/ISO 9001/CU-TR, plazos de logística global claros, ciclo de personalización transparente, soporte técnico 24/7 + 1 año de garantía principal, adquisición transfronteriza sin preocupaciones.4.
Áreas de aplicación del sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500 Vehículos comerciales medianos y pesados y camiones pesados de nueva energía
- :De acuerdo con los estándares nacionales e industriales y los requisitos de certificación internacional, brindamos servicios de prueba especializados para ejes de potencia media y alta a agencias de inspección de calidad de nivel nacional y grandes centros de pruebas automotrices, que cubren la inspección de calificación de fábrica, la certificación de acceso al mercado, el diagnóstico de fallas posventa y la generación de informes autorizados y rastreables. Maquinaria de construcción grande
- :De acuerdo con los estándares nacionales e industriales y los requisitos de certificación internacional, brindamos servicios de prueba especializados para ejes de potencia media y alta a agencias de inspección de calidad de nivel nacional y grandes centros de pruebas automotrices, que cubren la inspección de calificación de fábrica, la certificación de acceso al mercado, el diagnóstico de fallas posventa y la generación de informes autorizados y rastreables.I+D de alta gama y enseñanza científica
- :De acuerdo con los estándares nacionales e industriales y los requisitos de certificación internacional, brindamos servicios de prueba especializados para ejes de potencia media y alta a agencias de inspección de calidad de nivel nacional y grandes centros de pruebas automotrices, que cubren la inspección de calificación de fábrica, la certificación de acceso al mercado, el diagnóstico de fallas posventa y la generación de informes autorizados y rastreables.Inspección de calidad profesional y pruebas de terceros
- :De acuerdo con los estándares nacionales e industriales y los requisitos de certificación internacional, brindamos servicios de prueba especializados para ejes de potencia media y alta a agencias de inspección de calidad de nivel nacional y grandes centros de pruebas automotrices, que cubren la inspección de calificación de fábrica, la certificación de acceso al mercado, el diagnóstico de fallas posventa y la generación de informes autorizados y rastreables.5.
Estándares de referencia del sistema de banco de pruebas de dinamómetro eléctrico para ejes automotrices SSCD110-1000/3500QC/T 533－2020 “Conjunto de eje motriz de vehículos comerciales”
- QC/T 534－2020 “Índices de evaluación de pruebas de banco para el eje motriz de automóviles”
- GB/T 23920-2024 “Maquinaria de construcción - Ejes”
- JB/T 5929-1991 “Métodos de prueba de confiabilidad para el eje motriz de maquinaria de construcción”
- JB/T 10634-2023 “Dinamómetro eléctrico”
- 6
. Sistema de banco de pruebas de dinamómetro eléctrico para ejes automotricesModeloListaModelo
| Potencia nominal (kW) |
Par nominal (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Rango de potencia constante (rpm) |
Rango de par constante (rpm) |
Precisión de la medición del par |
(%FS)
SSCD15-1000/4500
|
| 15 |
143 |
1000 |
3300 |
1500-4500 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 22 |
210 |
1000 |
3300 |
1500-4500 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 30 |
191 |
1500 |
3300 |
1500-4500 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 45 |
286 |
1000 |
3300 |
1500-4000 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 60 |
382 |
1500 |
3300 |
1500-4000 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 75 |
716 |
1000 |
3300 |
1500-4000 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 90 |
573 |
1000 |
3300 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 110 |
1050 |
1000 |
3300 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 160 |
1019 |
1000 |
3300 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 200 |
1273 |
1500 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 250 |
1592 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 300 |
1910 |
1500 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 30 |
191 |
1500 |
3800 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 45 |
286 |
1500 |
3800 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 60 |
382 |
1500 |
3800 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 90 |
573 |
1500 |
3800 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 132 |
840 |
1500 |
3800 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 160 |
1019 |
1500 |
3800 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 200 |
1273 |
1500 |
3800 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 250 |
1592 |
1500 |
3800 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 300 |
1910 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 315 |
2005 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 350 |
2228 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 400 |
2546 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 450 |
2865 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 500 |
3183 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
| 560 |
3565 |
1800 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
Admite servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
7
. Entrega y soporte posventaServicios de entrega
1) Modelos estándar
: Se envía en un plazo de 90 días (incluidas las pruebas previas a la entrega para garantizar una instalación rápida a la llegada).2) Modelos personalizados
: Entrega en 90-120 días, que cubre la logística y distribución internacional a las principales regiones del mundo, incluidas Europa, América, el sudeste asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido el embalaje seguro y el tratamiento a prueba de humedad y óxido).3) Servicios de apoyo
: Proporcionamos documentos de certificación CE e ISO completos y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio.Soporte posventa
1) Compromiso de garantía:
1 año de garantía en los componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo los daños causados por errores humanos.2) Soporte técnico:
Servicio bilingüe (inglés y chino) 24 horas al día, 7 días a la semana, tiempo de respuesta ≤ 4 horas3) Servicios de instalación, puesta en marcha y formación
: El usuario es responsable de la instalación básica en el sitio. Seelong enviará dos técnicos profesionales para brindar orientación en el sitio (incluida la colocación y calibración del equipo y las especificaciones de conexión de tuberías/líneas); la puesta en marcha del equipo será manejada en su totalidad por nosotros (incluidas las pruebas de encendido, la calibración de parámetros y las pruebas de enlace del sistema); se proporcionarán 3 días de capacitación profesional gratuita en operación (que cubre la operación del equipo, la configuración de parámetros, el mantenimiento diario y la solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.4) Servicio remoto
: Admite la depuración remota a través de la computadora, las actualizaciones del sistema y la guía de configuración de soluciones modulares, resolviendo rápidamente los problemas técnicos durante el uso y minimizando las pérdidas de tiempo de inactividad.8.
Preguntas frecuentesP: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
A: Admitimos un pedido de prueba pequeño de 1 pieza para productos en stock.
P: ¿Cómo puedo obtener más información sobre los productos?
A: Deje su correo electrónico y le enviaremos su libro de muestra electrónico.
P: ¿Cuál es su plazo de pago?
A: Normalmente, depósito del 30% T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega de mis pedidos?
A: El ciclo de producción de los dinamómetros es de 6 a 8 semanas, el ciclo de producción de los sensores es de 2 a 3 semanas, para otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
A: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
A: Claro, siempre es bienvenido a visitarnos.
