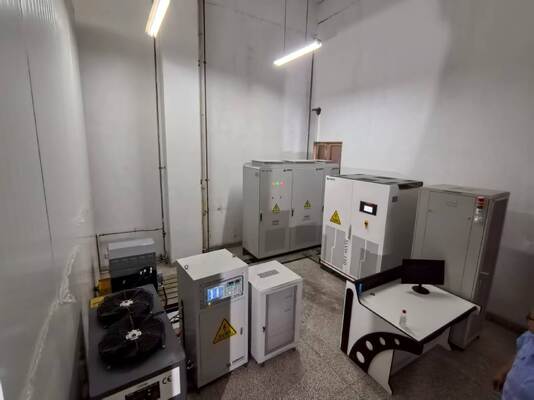

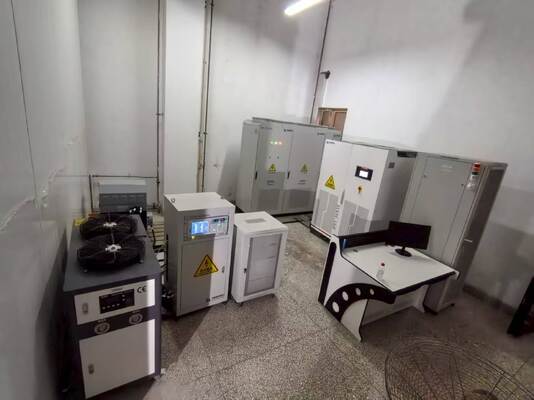

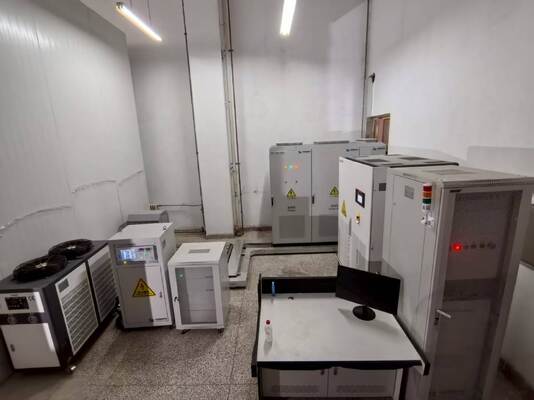

SSCH132-4000-15000 132kW Sistema de banco de pruebas de motor de nueva energía
1. 132kW Nuevo motor de prueba de energía Dinamómetro de banco Descripción del componente del sistema
| Nombre del componente |
Especificaciones básicas |
Marca del producto |

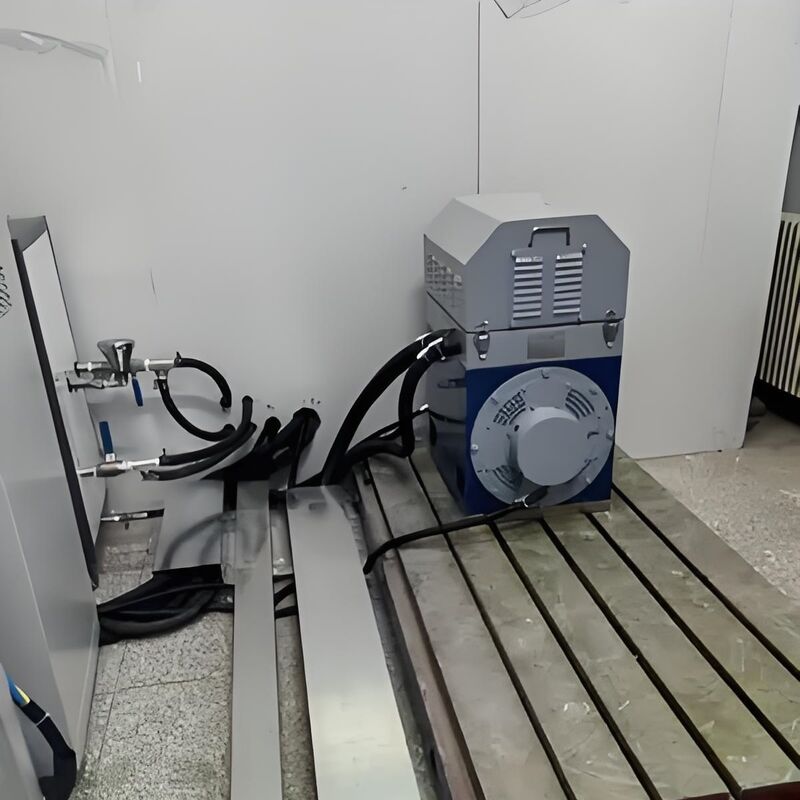

| Dinámetro eléctrico |
Potencia: 132 kW; velocidad nominal: 4000 rpm; par nominal: 315 Nm; velocidad máxima: 15000 rpm; refrigeración por agua (corrente ≥ 20 L/min) |
Seelong |
| Flanca de torsión |
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
HBM |

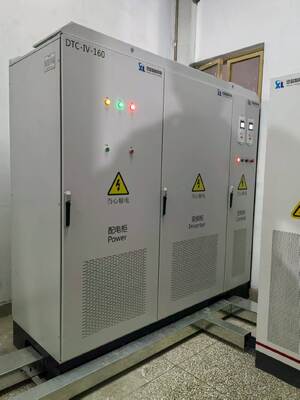

| Sistema de inversor de frecuencia variable |
Voltado de entrada: 380 V AC de tres fases ± 10%; frecuencia: 50-60 Hz; valor de protección contra la sobrecorriente: 1,5 veces la corriente nominal. |
ABB |
| Sistema de medición y control XLM-1000 |
Interfaz de comunicación: EtherCAT (≤1 ms) / RS485 |
Seelong |

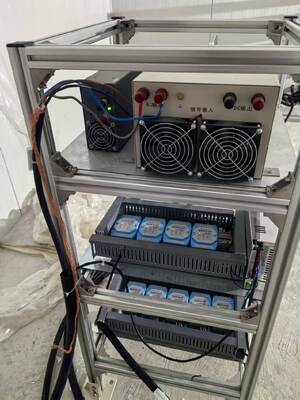

| Sistema de adquisición de datos |
Incluye una unidad de adquisición de vibración, una unidad de adquisición de temperatura, una unidad de adquisición de entrada analógica y una unidad de adquisición de entrada digital. |
Seelong |
| Analista de potencia |
Válvula de voltaje 0-1000V; corriente 0-500A; armónicos 0-50; velocidad de actualización de datos 10 ms |
Seelong |
| Simulador de batería |
Voltado de salida 200-800V; corriente de salida 0-400A |
Seelong |
| Acoplamiento |
Se aplicará el método de ensayo de la prueba de velocidad. |
Seelong |
| Cubierta de protección |
Material: placa de acero Q235, de 3 mm de espesor, con dispositivo de bloqueo de seguridad (tiempo de respuesta del gatillo ≤ 0,1 s). |
Seelong |
| Placas de hierro fundido |
Material: HT300 (resistencia a la tracción ≥ 300 MPa) Dimensiones de las placas planas: 2000 mm × 1500 mm × 200 mm (longitud × anchura × grosor) |
Seelong |
| Aparatos para el motor |
El rango de ajuste del soporte (altura del centro del motor) es de 200 mm-500 mm, adecuado para motores con diámetros de 100-300 mm. |
Seelong |
2. 132kW Nuevo motor de prueba de energía Dinamómetro de banco Parámetros técnicos del sistema
| Categorías de parámetros |
Indicadores técnicos |
| Fabricantes de motores |
Seelong |
| Potencia nominal |
132 kW |
| Torque nominal |
Con una capacidad de carga de 315 Nm |
| Velocidad nominal |
Cuatro o cuatro cilindros |
| Velocidad máxima |
Las demás partidas |
| Rango de velocidades de par constante |
0 a 4000 rpm |
| Rango de velocidades de potencia constante |
Se aplicarán los siguientes requisitos: |
| Modelo del sensor de par |
T40B |
| Fabricante del sensor de par |
HBM |
| Rango del sensor de par (Nm) |
0 a 500 Nm |
| Nivel de precisión |
0.2% FS |
3. 132kW Nuevo motor de energía de prueba del sistema de banco del dinamómetro ventajas
1) elPruebas de alta precisión
Los componentes centrales tienen una precisión de 0,2% FS, la precisión de control de velocidad es de ± 1 rpm, y la repetibilidad de los datos es excelente, cumpliendo con los requisitos de las pruebas de nivel de I + D.
2) elAdaptación a un amplio rango
Con un rango de velocidad de 0-15000 rpm y un rango de par de 0-500Nm, es perfectamente adecuado para motores de clase 132kW utilizados en vehículos de nueva energía, equipos industriales y sistemas de almacenamiento de energía.
3) elRespuesta dinámica rápida
El sistema de inversor de frecuencia variable tiene un tiempo de respuesta de 5 ms, simulando con precisión las condiciones de funcionamiento tales como arranque, aceleración y cambios repentinos de carga.
4) elRecopilación de datos en dimensiones completas
Captura simultánea de parámetros clave como la vibración, la temperatura, el voltaje/corriente/ármonías y registra el estado de funcionamiento sin omitir.
5) Las demásAlta seguridad
La cubierta protectora de la placa de acero Q235 + la placa plana HT300 de alta rigidez, junto con el bloqueo de seguridad de respuesta rápida de 0,1 s, elimina los riesgos de prueba.
6) elProceso de ensayo eficiente
El funcionamiento automatizado reduce la intervención manual, con un ciclo de ensayo de motor único de ≤ 25 minutos, mejorando significativamente la eficiencia de la I+D y la inspección de calidad.
4. 132kW Nuevo motor de energía de prueba de sistemas de banco de dinámetro
1) elNuevoElmuy nervioso.VLos ejemplares: Compatible con modelos como BYD Qin PLUS EV y XPeng G3i, completando pruebas exhaustivas en todas las dimensiones, incluida la potencia de salida, las curvas de eficiencia energética, la respuesta dinámica,y durabilidad, que abarca la verificación de I+D y la inspección de calidad de la producción en serie.
2) elPruebas de eficacia y fiabilidadde motores de 132 kW para bombas, ventiladores, compresores, etc.
3) elSistema de almacenamiento de energía: Monitoriza la temperatura, la vibración y la estabilidad a largo plazo del motor asociado del inversor.
4) elControl de calidad de I+D: Cumple con normas como GB/T 18488-2015, que apoyan la verificación de nuevos productos y el control de calidad de la producción en masa.
5) Las demásCientíficor yInvestigación ytcada uno: Una plataforma de pruebas de rendimiento motor para universidades e instituciones de investigación, que apoya la enseñanza y la investigación de proyectos.
5. 132kW Nuevo motor de energía de prueba del dinamómetro de banco de referencia del sistema
El proceso de diseño y ensayo en banco se ajusta estrictamente a las siguientes normas de la industria para garantizar el cumplimiento, la autoridad y la trazabilidad de los datos de ensayo:
1) GB/T 18488.1-2015 Sistema de accionamiento del motor del vehículo eléctrico - Parte 1: Requisitos técnicos
2) GB/T 18488.2-2015 Sistema de accionamiento del motor de los vehículos eléctricos Parte 2: Métodos de ensayo
3) GB/T 1032-2012 Procedimientos de ensayo para motores de inducción trifásicos
4) GB/T 28046.3-2011 Vehículos de carretera Condiciones ambientales y ensayos de equipos eléctricos y electrónicos Parte 3: Cargas mecánicas
6. Lista de modelos del sistema de banco del dinamómetro de prueba del motor
| Modelo |
Potencia nominal (kW) |
Torque nominal (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Rango de potencia constante (rpm) |
Variación de par constante (rpm) |
Precisión de medición del par
(% FS)
|
| Se aplicarán las siguientes condiciones: |
30 |
64 |
4500 |
18000 |
Entre 4500 y 1500 |
0-4500 |
0.05/0.1/0.2 |
| Se aplicará el método de cálculo de las pérdidas. |
37 |
79 |
4500 |
18000 |
Entre 4500 y 1500 |
0-4500 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
45 |
95 |
4500 |
18000 |
Entre 4500 y 1500 |
0-4500 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
55 |
132 |
4000 |
15000 |
Entre 4500 y 1500 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicará el método de cálculo de las pérdidas. |
60 |
143 |
4000 |
15000 |
Entre 4000 y 15000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
90 |
215 |
4000 |
15000 |
Entre 4000 y 15000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
110 |
263 |
4000 |
15000 |
Entre 4000 y 15000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
132 |
315 |
4000 |
15000 |
Entre 4000 y 15000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicará el método de cálculo de las pérdidas. |
160 |
382 |
4000 |
15000 |
Entre 4000 y 15000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicará el método de cálculo de las pérdidas. |
200 |
477 |
4000 |
12000 |
Entre 4000 y 12000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
250 |
597 |
4000 |
12000 |
Entre 4000 y 12000 |
0-4000 |
0.05/0.1/0.2 |
| Se trata de las empresas que no cumplen los requisitos de la Directiva 2009/138/CE. |
300 |
716 |
4000 |
10000 |
Entre 4000 y 10000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
350 |
836 |
4000 |
10000 |
Entre 4000 y 10000 |
0-4000 |
0.05/0.1/0.2 |
| Se aplicarán las siguientes condiciones: |
400 |
955 |
4000 |
10000 |
Entre 4000 y 10000 |
0-4000 |
0.05/0.1/0.2 |
Soporta servicios personalizados: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones especiales de adaptación al entorno se pueden personalizar de acuerdo con los requisitos.
7Entrega y apoyo postventa
Servicios de entrega
1) Modelo estándarel: embarcaciones en un plazo de 90 días (incluidas las pruebas previas antes de la entrega para garantizar una instalación rápida a su llegada).
2) el Modelos personalizados: Entrega en 90-120 días, que cubre la logística internacional y la distribución a las principales regiones del mundo, incluyendo Europa, América, el sudeste asiático,y Oriente Medio (opciones de transporte marítimo / terrestre disponibles), incluido el embalaje seguro y el tratamiento a prueba de humedad y óxido).
3) el Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen,y un especialista en logística dedicado seguirá todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes al sitio.
Apoyo postventa
1) el Garantizacióncel compromiso: 1 año de garantía para los componentes principales (dinámetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluidos los daños causados por error humano.
2) el Apoyo técnico: servicio bilingüe (inglés y chino) las 24 horas del día, los 7 días de la semana, tiempo de respuesta ≤ 4 horas
3) el Servicios de instalación, puesta en marcha y formación: El usuario es responsable de la instalación básica en el sitio.y especificaciones de conexión de tuberías / líneas); la puesta en marcha del equipo será manejada íntegramente por nosotros (incluidas las pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema);Se ofrecerán 3 días de formación profesional gratuita en el funcionamiento (que cubrirá el funcionamiento de los equipos)., configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores sean expertos en el uso de equipos de gran escala.
4) Servicio a distanciaApoya la depuración remota a través de computadoras, actualizaciones del sistema y orientación de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas de tiempo de inactividad.
8. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente el depósito es del 40% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
