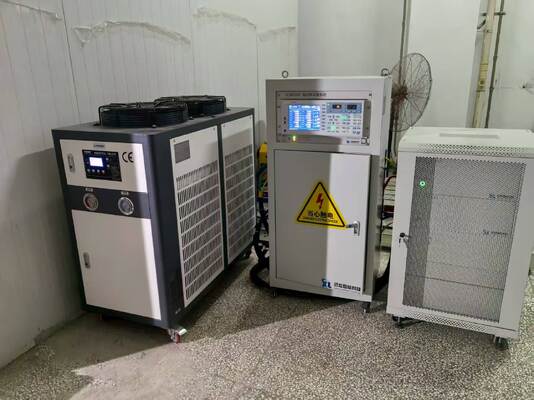

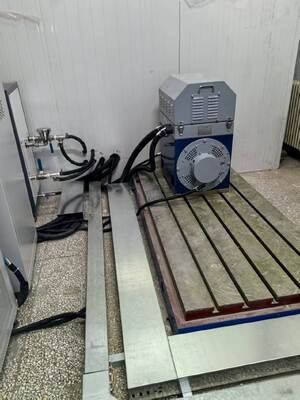

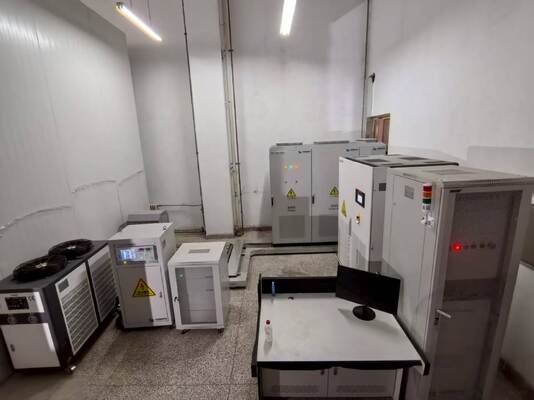

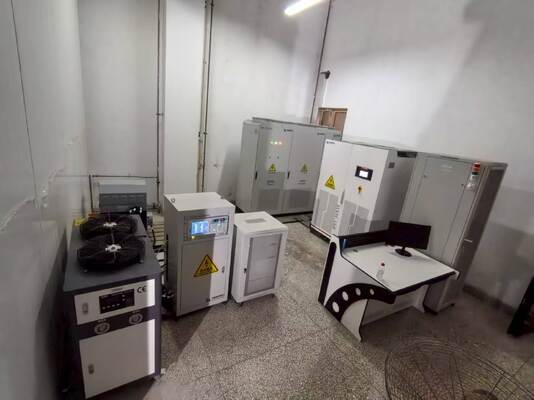

SSCH37-4500-18000 Sistema de banco de pruebas de dinamómetro para motores de nueva energía de 37kW
1. Especificaciones de configuración del sistema de banco de pruebas de dinamómetro para motores de nueva energía SSCH37-4500-18000 de 37kW
| Nombre del componente |
Especificaciones principales |
Marca |

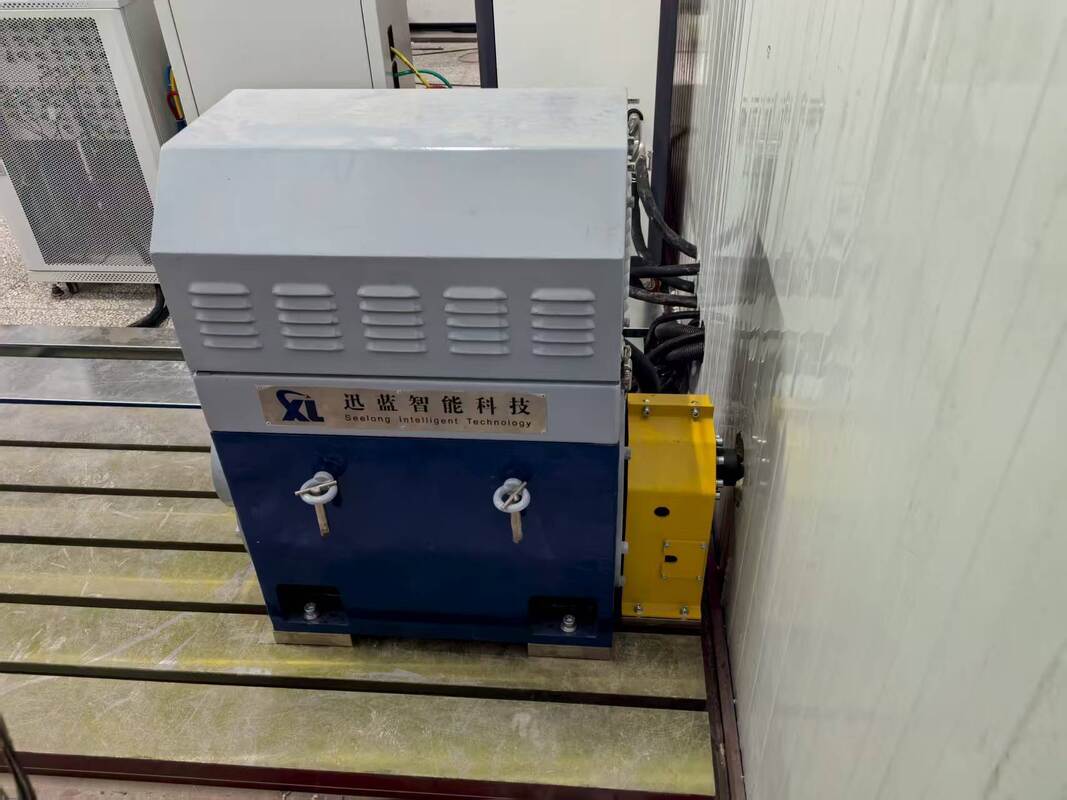

| Dinamómetro eléctrico |
Potencia nominal: 37kW; Velocidad nominal: 4500 rpm; Par nominal: 79 Nm; Velocidad máxima: 18000 rpm; Refrigeración por agua (caudal ≥ 15 L/min, adecuado para necesidades de disipación de calor de potencia pequeña y mediana) |
Seelong |
| Brida de par |
Rango de medición: 0-200 Nm; Salida de señal: 4-20 mA; Precisión: 0.2% FS; Error de repetibilidad: ≤0.2 % FS |
HBM |

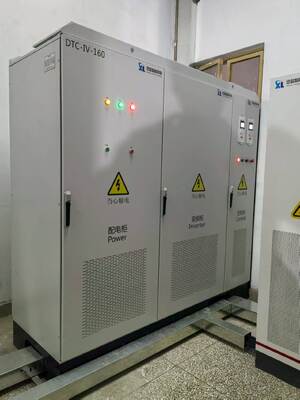

| Sistema de inversor de frecuencia variable |
Voltaje de entrada: trifásico CA 380V±10%; frecuencia: 50-60Hz; valor de protección contra sobrecorriente: 1.5 veces la corriente nominal (adecuado para una potencia nominal de 37kW) |
ABB |
| Sistema de medición y control XLM-1000 |
Las interfaces de comunicación incluyen EtherCAT (≤1ms)/RS485, que admiten la medición y el control precisos de motores de potencia pequeña y mediana. |
Seelong |
| Sistema de adquisición de datos |
Unidad integrada de adquisición de vibraciones, unidad de adquisición de temperatura, unidad de adquisición de entrada analógica y unidad de adquisición de entrada digital, adaptable al rango de parámetros de motores de potencia pequeña y mediana. |
Seelong |
| Analizador de potencia |
Voltaje 0-800V; Corriente 0-200A; Armónicos 0-50; Tasa de actualización de datos 10ms, que coincide con los requisitos de medición de parámetros eléctricos de nivel de 37kW. |
Seelong |
| Simulador de batería |
Voltaje de salida 200-600V; corriente de salida 0-150A, adecuado para escenarios de suministro de energía de motores de potencia pequeña y mediana. |
Seelong |
| Acoplamiento |
Estructura de diafragma; par nominal 250 Nm; velocidad permitida 20.000 rpm (adaptable a requisitos de velocidad de hasta 18.000 rpm), par adaptado a la potencia nominal de 37kW. |
Seelong |
| Cubierta protectora |
Material de placa de acero Q235 (3 mm de espesor); dispositivo de enclavamiento de seguridad (respuesta ≤0.1s), equilibrio de protección y facilidad de operación. |
Seelong |
| Placa de hierro fundido |
Fabricada con material HT300 (resistencia a la tracción ≥300MPa); dimensiones de la placa plana 1800mm×1200mm×180mm (largo×ancho×grosor), adecuada para las necesidades de instalación de equipos de potencia pequeña y mediana. |
Seelong |
| Soporte del motor |
Ajuste de altura central del motor de 200-400 mm; compatible con motores con diámetros de 80-200 mm, que cubren el rango de tamaño de los motores de 37kW. |
Seelong |
2. SSCH37-4500-18000 Parámetros técnicos del dinamómetro eléctrico de 37kW
| Categorías de parámetros |
Indicadores técnicos |
| Fabricantes de motores |
Seelong |
| Potencia nominal |
37kW |
| Par nominal |
79Nm |
| Velocidad nominal |
4500rpm |
| Velocidad máxima |
18000rpm |
| Rango de velocidad de par constante |
0-4500rpm |
| Rango de velocidad de potencia constante |
4500-15000rpm |
| Modelo de sensor de par |
T40B (HBM) |
| Rango del sensor de par |
0-200Nm |
| Nivel de precisión |
0.2%FS |
3. Ventajas del sistema de banco de pruebas de dinamómetro para motores de nueva energía SSCH37-4500-18000 de 37kW
1) Pruebas de alta precisión: Los componentes principales logran una precisión del 0.2 %FS, el control de velocidad es ±1rpm y la repetibilidad de los datos es excelente, lo que cumple con los requisitos de prueba de grano fino a nivel de I+D para motores pequeños de nueva energía.
2) Amplia compatibilidad: Cobertura de velocidad de 0-18000rpm + par de 0-200Nm, amplio rango de potencia constante de 4500-15000rpm, perfectamente adecuado para las necesidades de prueba de funcionamiento a alta velocidad de vehículos de nueva energía micro de 37kW, equipos industriales pequeños y motores de sistemas de almacenamiento de energía portátiles.
3) Respuesta dinámica rápida: El sistema de convertidor de frecuencia tiene un tiempo de respuesta de 5 ms, simulando con precisión las condiciones de funcionamiento del mundo real de equipos ligeros, como el arranque, la aceleración y los cambios repentinos de carga, y es especialmente adecuado para pruebas de rendimiento dinámico en escenarios de funcionamiento a alta velocidad.
4) Adquisición de datos integral: Captura simultáneamente parámetros clave como vibración, temperatura, voltaje / corriente / armónicos y registra todos los datos de rendimiento principales de motores de potencia pequeña y mediana en funcionamiento a alta velocidad sin omisión.
5) Alta garantía de seguridad: Cubierta protectora de placa de acero Q235 + placa de alta rigidez HT300, junto con un enclavamiento de seguridad de respuesta rápida de 0.1s, diseño de protección reforzado para escenarios de funcionamiento a alta velocidad de 18000 rpm, eliminando los riesgos de prueba de equipos ligeros, al tiempo que garantiza la facilidad de operación.
6) Proceso de prueba altamente eficiente: El funcionamiento automatizado reduce la intervención manual, con un ciclo de prueba de ≤20 minutos para un solo motor pequeño, lo que mejora significativamente la I+D y la eficiencia de la inspección de calidad de lotes pequeños, y se adapta a las necesidades de prueba de iteración rápida de motores de alta velocidad.
4. Aplicaciones típicas del sistema de banco de pruebas de dinamómetro para motores de nueva energía SSCH37-4500-18000 de 37kW
1) Motores pequeños de vehículos de n:e
nergía: Adaptado a motores de accionamiento de vehículos eléctricos de clase 37kW, como Wuling Hongguang MINIEV y Changan Lumin, completando pruebas integrales en todas las dimensiones, incluida la salida de alta velocidad, las curvas de eficiencia energética de alta velocidad, la respuesta dinámica y la durabilidad, que cubren la verificación de I+D y la inspección de calidad de producción en masa.
2) Motores para equipos industriales pequeños: Se realizan pruebas de eficiencia de carga y fiabilidad de funcionamiento continuo a alta velocidad en equipos de alta velocidad de clase 37kW, como pequeñas bombas de agua de alta velocidad, ventiladores de alta velocidad y motores de cintas transportadoras de precisión, lo que contribuye a las renovaciones de ahorro de energía y las actualizaciones de alta velocidad en la industria ligera.
3) Motor del sistema de almacenamiento de energía portátil: La atención se centra en el seguimiento de los cambios de temperatura, la amplitud de vibración y la estabilidad del rango del motor de alta velocidad (el motor que alimenta el suministro de energía de almacenamiento de energía portátil) para garantizar el rendimiento de seguridad de los dispositivos de almacenamiento de energía en exteriores en funcionamiento a alta velocidad.
4) Investigación y Desarrollo e Inspección de Calidad: Cumple con estándares como GB/T 18488-2015 y GB/T 1032-2012, que admiten la verificación del rendimiento y la inspección de calidad de producción en masa de lotes pequeños de nuevos motores de alta velocidad de 37kW, cumpliendo con los requisitos de cumplimiento en condiciones de funcionamiento a alta velocidad.
5) Investigación y Enseñanza
: Proporcionamos documentos de certificación CE e ISO completos y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio Proporciona una pequeña plataforma de prueba de rendimiento de motores de alta velocidad para universidades e instituciones de investigación, adecuada para proyectos de investigación de motores de alta velocidad de clase 37kW y demostraciones de enseñanza, y fácil de operar.
: 1 año de garantía en los componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo los daños causados por errores humanos. 1)
: Servicio bilingüe (inglés y chino) 24 horas al día, 7 días a la semana, tiempo de respuesta ≤ 4 horas 2)
GB/T 18488.2-2015 Sistema de motor de accionamiento para vehículos eléctricos—Parte 2: Métodos de prueba 3)
GB/T 1032-2012 Procedimientos de prueba para motores de inducción trifásicos
| 4) |
GB/T 28046.3-2011 Vehículos de carretera—Condiciones ambientales y pruebas para equipos eléctricos y electrónicos—Parte 3: Cargas mecánicas |
6. Lista de modelos del sistema de banco de pruebas de dinamómetro para motores |
Modelo |
Potencia nominal (kW) |
Par nominal (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm)
Rango de potencia constante (rpm)
|
| Rango de par constante (rpm) |
Precisión de medición de par |
(%FS) |
SSCH45-4500/18000 |
45 |
132 |
4500 |
10000 |
| 4500-15000 |
0-4500 |
0.05/0.1/0.2 |
SSCH45-4500/18000 |
45 |
132 |
4500 |
10000 |
| 4500-15000 |
0-4500 |
0.05/0.1/0.2 |
SSCH45-4500/18000 |
45 |
132 |
4500 |
10000 |
| 4500-15000 |
0-4500 |
0-4000 |
SSCH400-4000/10000 |
160 |
132 |
4000 |
10000 |
| 4500-15000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
160 |
382 |
4000 |
10000 |
| 4000-15000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
160 |
382 |
4000 |
10000 |
| 4000-15000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
160 |
382 |
4000 |
10000 |
| 4000-15000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
160 |
382 |
4000 |
10000 |
| 4000-15000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
160 |
382 |
4000 |
10000 |
| 4000-15000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
250 |
597 |
4000 |
10000 |
| 4000-12000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
250 |
597 |
4000 |
10000 |
| 4000-12000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
| 4000-10000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
| 4000-10000 |
0-4000 |
0.05/0.1/0.2 |
SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000-100000-4000
0.05/0.1/0.2
Admite servicios personalizados
: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos.7. Entrega y soporte posventaServicios de entrega
: 1 año de garantía en los componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo los daños causados por errores humanos. s: Se envía en un plazo de 90 días (incluidas las pruebas previas a la entrega para garantizar una instalación rápida a la llegada).
: Servicio bilingüe (inglés y chino) 24 horas al día, 7 días a la semana, tiempo de respuesta ≤ 4 horas Modelos personalizados: Entrega en 90-120 días, que cubre la logística y distribución internacional a las principales regiones del mundo, incluidas Europa, América, el sudeste asiático y Oriente Medio (opciones de transporte marítimo / terrestre disponibles, incluido el embalaje seguro y el tratamiento a prueba de humedad y óxido).3)
Servicios de apoyo
: Proporcionamos documentos de certificación CE e ISO completos y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio .Soporte posventa1)Compromiso de garantía
: 1 año de garantía en los componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo los daños causados por errores humanos. 2)Soporte técnico
: Servicio bilingüe (inglés y chino) 24 horas al día, 7 días a la semana, tiempo de respuesta ≤ 4 horas 3)Servicios de instalación, puesta en marcha y formación
: El usuario es responsable de la instalación básica en el sitio. Seelong enviará dos técnicos profesionales para proporcionar orientación en el sitio (incluida la colocación y calibración del equipo, y las especificaciones de conexión de tuberías / líneas); la puesta en marcha del equipo será manejada en su totalidad por nosotros (incluidas las pruebas de encendido, la calibración de parámetros y las pruebas de enlace del sistema); se proporcionarán 3 días de capacitación profesional gratuita (que cubre el funcionamiento del equipo, la configuración de parámetros, el mantenimiento diario y la solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.4) Servicio remoto
: Admite la depuración remota a través de la computadora, las actualizaciones del sistema y la guía de configuración de soluciones modulares, resolviendo rápidamente los problemas técnicos durante el uso y minimizando las pérdidas de tiempo de inactividad.
8. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Admitimos un pedido de prueba pequeño de 1 pieza para productos en stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Deje su correo electrónico y le enviaremos su libro de muestra electrónico.
P: ¿Cuál es su plazo de pago?
R: Normalmente, depósito del 40% T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega de mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6 a 8 semanas, el ciclo de producción de los sensores es de 2 a 3 semanas, para otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
9. Nuestros certificados
