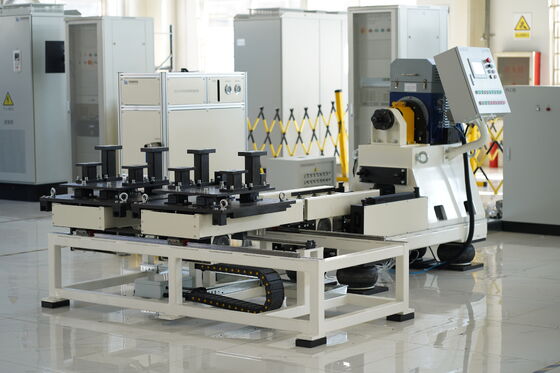

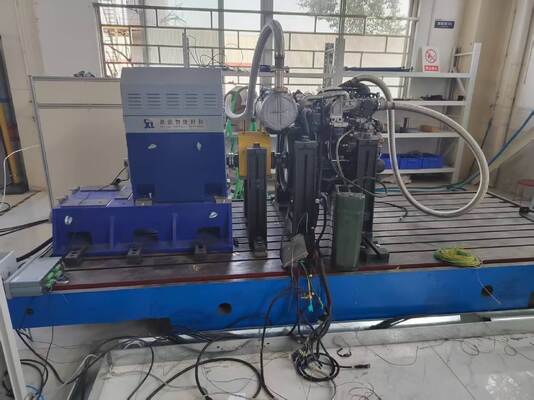

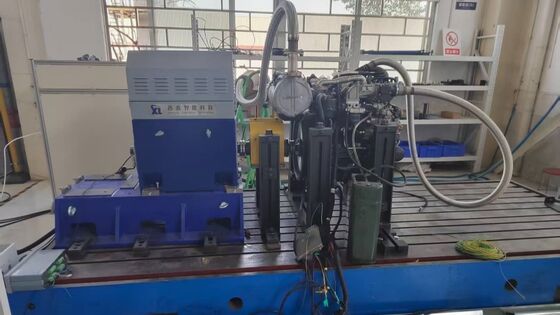

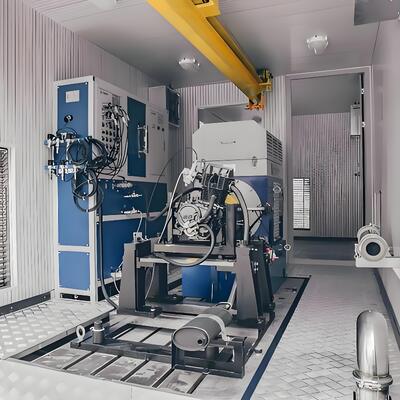

SSCG90-3000/10000 90kWPrueba de motor de UAVDinamómetroBancoSistema
1. Descripción de la composición del sistema de banco de dinamómetro de prueba de motor de UAV de 90 kW SSCG90-3000/10000 90
El banco de prueba de motor de UAV de 90 kW SSCG90-3000/10000 es un sistema de prueba integral diseñado específicamente para la investigación y verificación de motores de UAV de potencia media y alta. Este sistema integra un dinamómetro eléctrico de alta precisión, un sistema modular de medición y control, y una unidad de adquisición de datos multicanal, lo que permite una evaluación integral de parámetros de rendimiento clave como el par, la velocidad, la potencia y el consumo de combustible de motores turboeje/turbohélice de clase de 90 kW.
| Nombre del componente |
Especificaciones principales |
Marca |
| Dinamómetro eléctrico SSCG90-3000/10000 |
Potencia: 90 KW, Velocidad nominal: 3000 rpm, Velocidad máxima: 10000 rpm, Par nominal: 286 Nm, Rango de velocidad de potencia constante: 3000-10000 rpm, Rango de velocidad de par constante: 0-3000 rpm, Refrigerado por aire |
Seelong |
| Brida de par |
0-500 Nm, precisión: 0,2% FS |
HBM |
| Sistema de inversor de frecuencia variable |
Marca ABB, 90 kW, voltaje de entrada trifásico de CA 380 V ± 10%, con múltiples protecciones contra sobrecarga, sobretensión y sobrecalentamiento. |
ABB |
| Sistema de medición y control XLE-1000 |
PC industrial: IPC710; CPU: Intel Core I7; Memoria: 32 GB DDR4; Disco duro: SSD de 1 TB; Software del sistema de medición y control XLE-1000 preinstalado (admite adquisición de datos en tiempo real, análisis de curvas y generación de informes) |
Seelong |
| Sistema de adquisición de datos |
Incluye un módulo de adquisición a baja temperatura (6 canales), un módulo de adquisición a alta temperatura (8 canales), un módulo de adquisición analógica (8 canales), un sensor de adquisición a baja temperatura (PT100), un sensor de alta temperatura, un sensor de presión, un sensor de presión atmosférica, un sensor de temperatura y humedad, y una caja de adquisición de datos, etc. |
Seelong |
| Actuador de acelerador servoasistido |
Rendimiento: fuerza de actuación de 150 N, carrera de 120 mm; Simulación de acelerador electrónico: Doble canal 0-2,5 V/5 V |
Seelong |
| medidor de consumo de combustible |
Tipo de pesaje, rango de medición: 5-30 Kg/h, precisión: 0,2% FS |
Seelong |
| Ventilador centrífugo de frecuencia variable |
Utilizado para la disipación de calor del dispositivo bajo prueba; Potencia: 25 KW |
Seelong |
| Opcional - Acoplamiento |
Par admisible: 350 Nm; Velocidad admisible: 18000 r/min |
Seelong |
| Opcional - Soporte de motor |
Soporte de motor en forma de L personalizado no estándar, espesor de pared > 50 mm |
Seelong |
| Opcional - Placa de hierro fundido |
Material: HT300 (resistencia a la tracción ≥ 300 MPa); planitud: ≤ 0,05 mm/m; rugosidad superficial: Ra ≤ 1,6 μm; los amortiguadores y las placas de hierro fundido garantizan la estabilidad durante las pruebas de alta velocidad. |
Seelong |
| Opcional - Amortiguadores |
Tipo: Amortiguador de resorte; Carga nominal: 80-200 kg/unidad; Coeficiente de amortiguación: 0,2-0,3; Frecuencia de vibración aplicable: 8-15 Hz; El amortiguador y la placa de hierro fundido garantizan la estabilidad durante las pruebas de alta velocidad. |
Seelong |
2. Parámetros técnicos del dinamómetro eléctrico SSCG90-3000/10000 de 90 kW para pruebas de motor de UAV
| Parámetros |
Especificaciones |
| Velocidad máxima (rpm) |
10000 |
| Potencia nominal |
90 kW |
| Velocidad nominal |
3000 rpm |
| Par nominal |
286 Nm |
| Velocidad máxima |
10000 rpm |
| Rango de velocidad de potencia constante |
3000-10000 rpm |
| Rango de velocidad de par constante |
0-3000 rpm |
| Método de enfriamiento |
refrigerado por aire |
| Nivel de protección |
IP54 |
| Capacidad de sobrecarga |
150% de la potencia nominal |
| Precisión de medición de par |
± 0,2% FS |
| Precisión de medición de velocidad |
± 1 rpm |
3. Ventajas principales del sistema de banco de dinamómetro de prueba de motor de UAV de 90 kW SSCG90-3000/10000 90
1) Control de alta precisión en todas las condiciones de funcionamientoEstándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%. La brida de par y el medidor de consumo de combustible logran una alta precisión de 0,2% FS. Combinado con el algoritmo PID, realiza un control de fluctuación de velocidad en un amplio rango de velocidad (0-10000 rpm) (valor típico < ± 0,1%), y una conmutación sin interrupciones entre los modos de par constante (0-3000 rpm) y potencia constante (3000-10000 rpm), garantizando la fiabilidad y consistencia de los datos de prueba en diferentes condiciones de funcionamiento.2) Optimización de energía en cuatro cuadrantes
:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.3) Expansión modular flexible
:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.4) Protección de seguridad a alta velocidad
:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.5) Diseño de baja interferencia y estable
:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.4.
Áreas de aplicación del sistema de banco de dinamómetro de prueba de motor de UAV de 90 kW SSCG90-3000/10000 901) Desarrollo de motores de vehículos aéreos no tripulados (UAV)
:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.2) Verificación de potencia de aviación ligera
:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.3) Pruebas de sistemas de energía de nueva energía pequeños y medianos
: Admite la evaluación de la eficiencia de retroalimentación de energía de drones híbridos pequeños y medianos, optimiza los esquemas de utilización de energía para sistemas de potencia con un nivel de potencia de 90 kW y mejora la autonomía.4) Calibración de motores industriales de alta velocidad:Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.5.
Estándares de referencia del sistema de banco de dinamómetro de prueba de motor de UAV de 90 kW SSCG90-3000/10000 90Estándares de seguridad eléctrica: Cumple con los requisitos de eficiencia energética IEC 60034-30-1, garantizando la operación estable del equipo a 380 V ± 10%.Estándares de adquisición de datos: Siga el sistema de gestión de mediciones ISO 10012 para garantizar la precisión de los sensores (como los sensores de temperatura PT100) y la consistencia de la adquisición de datos.
Estándares de adaptabilidad ambiental: Cumplen con los requisitos de prueba ambiental de la serie GB/T 2423 para garantizar que el equipo pueda operar normalmente en un entorno de -10 °C a 40 °C.6. Modelo de banco de prueba de dinamómetro eléctrico para motores de UAV
- Lista
- Modelo
- Potencia (KW)
Par (Nm) Velocidad nominal (rpm)
| Velocidad máxima (rpm) |
Rango de par constante (rpm) |
Rango de potencia constante (rpm) |
Precisión de medición de par |
(%FS) |
SSCG30-3000/10000 |
30 |
95
3000
|
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
0-3000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 10000 |
0-3000 |
3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Entrega y soporte postventa |
637 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 8000 |
0-3000 |
3000-8000 |
0,05/0,1/0,2 |
SSCG300-3000/7500 |
7. Entrega y soporte postventa |
955 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 8000 |
0-3000 |
3000-8000 |
0,05/0,1/0,2 |
SSCG300-3000/7500 |
7. Entrega y soporte postventa |
955 |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Admite servicios personalizados: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
7. Entrega y soporte postventa |
Servicios de entrega |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Admite servicios personalizados: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
7. Entrega y soporte postventa |
Servicios de entrega |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
| 7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Admite servicios personalizados: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos. |
7. Entrega y soporte postventa |
Servicios de entrega |
1) Modelos estándar: Se envían en un plazo de 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar). |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluyendo Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluyendo embalaje seguro y tratamiento a prueba de humedad y óxido).
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio. Soporte postventa
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano.
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas3) Servicios de instalación, puesta en marcha y capacitación: El usuario es responsable de la instalación básica en el sitio. Seelong enviará dos técnicos profesionales para brindar orientación en el sitio (incluyendo posicionamiento y calibración del equipo, y especificaciones de conexión de tuberías/líneas); la puesta en marcha del equipo será manejada completamente por nosotros (incluyendo pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema); se proporcionarán 3 días de capacitación profesional gratuita sobre operación (cubriendo operación del equipo, configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.
4) Servicio remoto: Admite depuración remota a través de computadora, actualizaciones de sistema y guía de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas por inactividad.8. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?R: Admitimos pedidos de prueba pequeños de 1 unidad para productos en stock.
P: ¿Cómo puedo aprender más sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos nuestro catálogo electrónico.P: ¿Cuál es su plazo de pago?R: Normalmente 40% de depósito T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega para mis pedidos?R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, para otros productos, por favor contáctenos.
P: ¿Cómo obtenemos la solución general del banco de pruebas?R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
