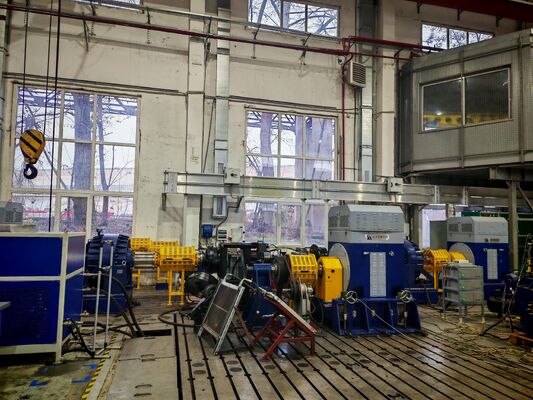

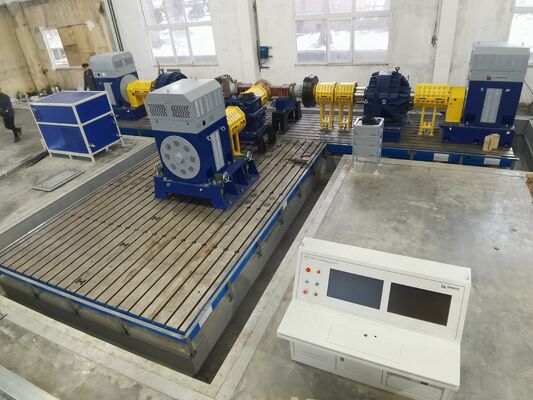

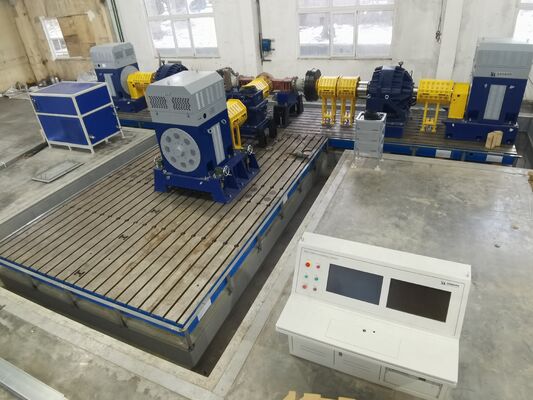

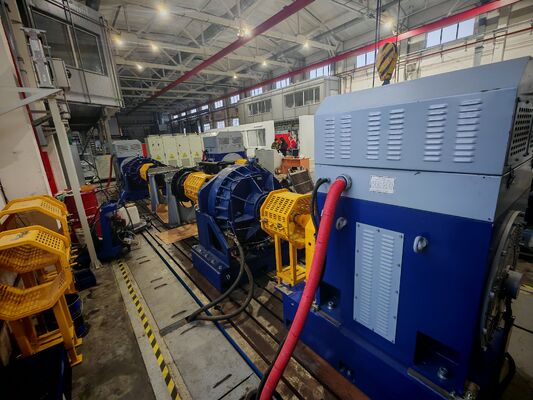

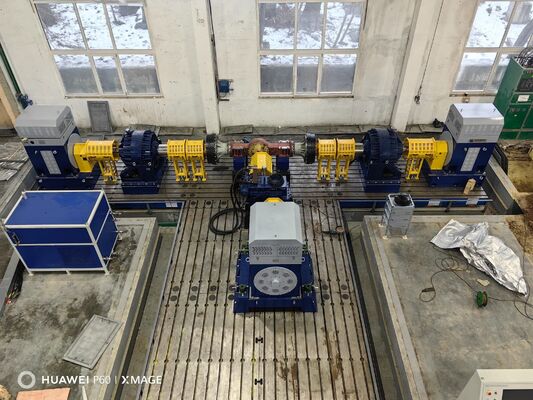

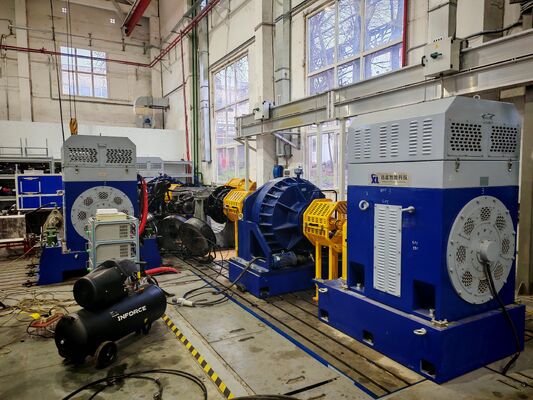

El sistema de banco de ensayo de tipo dinamómetro de transmisión SSCD560-1800/4000
1.Se aplicará el método de evaluación de la calidad de los productos. 560En kWT.Encuentro de trabajoT.ypeDel medidor de velocidadPruebaB. El trabajoEnch Sistema Descripción
El sistema de banco de ensayo del dinamómetro de transmisión SSCD500-1500/3800 es una plataforma de ensayo profesional integrada diseñada paratransmisións de máquinas de construcción de la clase 500 kW, vehículos comerciales pesados y vehículos especialesEl sistema integra componentes básicos como el dinamómetro de accionamiento, el dinamómetro de carga, la caja de cambios, el sensor de par de alta precisión, el sistema de inversor de frecuencia variable,Unidad de medición y control inteligente, módulo de adquisición de datos multicanal, sistema de refrigeración y lubricación, y puede completar pruebas de escenario completo, como calibración del rendimiento de la transmisión, detección de la eficiencia de la transmisión,ensayo de resistencia a la fatiga, verificación de fiabilidad, etc. Proporciona un soporte de pruebas de banco de alta precisión y alta estabilidad para el diseño de investigación y desarrollo,inspección de la calidad de producción y homologación de tipo de sistemas de transmisión pesados.
2.Se aplicará el método de evaluación de la calidad de los productos. 560En kWT.Encuentro de trabajoT.ypeDel medidor de velocidadPruebaB. El trabajoEnch SistemaC. Lasel oponente Descripción
| Nombre del componente |
Parámetros básicos de las especificaciones |
Marca del producto |
| Se aplicarán las siguientes medidas: |
Potencia 560kW; Torque nominal 2970Nm; Velocidad nominal 1800rpm, velocidad máxima 4000rpm; Soporta control de torque constante/velocidad constante/potencia constante; Tiempo de respuesta ≤10 ms |
Seelong |
| Se aplicarán las siguientes medidas: |
Potencia 560 kW; par nominal 2970Nm; velocidad nominal 1800 rpm, velocidad máxima 4000 rpm; precisión de control del par ≤ ± 0,05%FS; sistema de disipación de calor refrigerado por agua |
Seelong |
| Caja de cambios |
Relación de velocidad 1:3.0• Torque de salida nominal ≥ 9000Nm; Velocidad de entrada 1800 rpm; Velocidad de salida 600 rpm; Activación de la superficie de los dientes duros en tres etapas; Lubricación forzada; Coaxialidad de alta precisión; Ruido ≤ 75 dB |
Seelong |
| Flanca de torsión |
El rango de medición está disponible de 0 a 6000Nm o 0 a 10000Nm. Precisión 0,05%FS; Resolución de la velocidad de rotación 0,1rpm; Tiempo de respuesta dinámica ≤1ms |
HBM |
| Sistema de inversor de frecuencia variable ABB |
Serie ABB ACS880, tensión de entrada de tres fases AC 380V-480V; Frecuencia 50-60Hz; Tecnología de control directo del par; Protección triple contra la sobrecorriente/sobrevoltaje/sobrecalentamiento |
ABB |
| Sistema de medición y control XLP-2000 |
Computadora industrial: IPC710; CPU I7, memoria 32G, disco duro 1T; software de medición y control dedicado XLP-2000; Soporte para la configuración de condiciones y generación de informes |
Seelong |
| Sistema de adquisición de datos |
Con unidades de adquisición de temperatura/vibración/ruido; Rango de temperatura de -40 a 200 °C (precisión ±0,5 °C); Frecuencia de vibración: 10Hz-10kHz |
Seelong |
| Soportes de montaje ajustables |
Rango de ajuste de la altura central 250-650 mm; Capacidad de carga ≥1500 kg; Error de plano de la superficie de la instalación ≤0,02 mm/m |
Seelong |
| Placas de hierro fundido |
Material HT300 (resistencia a la tracción ≥ 350 MPa); estructura de absorción de golpes de panal de miel; error de planitud ≤ 0,02 mm/m |
Seelong |
| Acoplamientos |
Velocidad permitida ≥ 6000 rpm; Capacidad de carga de par ≥ 10.000 nm; Estructura de amortiguador elástica; Material resistente al desgaste y a la corrosión |
Seelong |
| Cubierta de protección |
Estructura completamente cerrada; Interrelacionado con el sistema (apagado al arranque); Material incorporado que absorbe el sonido |
Seelong |
| Refrigerador |
Capacidad de refrigeración adaptada a sistemas de 560 kW; exactitud de control de temperatura ±2 °C; diseño de doble bucle (dinámetro + refrigeración de la caja de cambios) |
Seelong |
| Estación de aceite lubricante |
Presión de suministro 0,3-0,6MPa; Flujo ajustable; Rango de control de la temperatura del aceite 30-60 ° C; Tiene funciones de filtración y advertencia del nivel del aceite |
Seelong |
3. SSCD560-1800/4000 Dinamómetro eléctrico de 560 kW Parámetros técnicos
| Categorías de parámetros |
Indicadores técnicos |
| Potencia nominal del dinámetro de accionamiento |
560 kW |
| Torque nominal del dinámetro de accionamiento |
2970Nm |
| Velocidad nominal del dinamómetro de accionamiento |
Las demás partidas |
| Relación de velocidad de la caja de cambios |
1:3.0 |
| Torque de salida máximo |
≥ 9000Nm |
| Velocidad de salida nominal |
Las demás partidas |
| Precisión del control del par del dinamómetro de carga |
0.05% FS |
| Rango de las bridas de torsión |
0-10000Nm |
| Precisión de la brida del par |
0.05% FS |
| Voltado de entrada del sistema de inversor de frecuencia variable |
Las partidas de la caja de carga de las máquinas de la categoría M2 |
| Rango de ajuste de la altura del centro del soporte de montaje |
Las demás: |
| Capacidad de carga del soporte de montaje |
≥ 1500 kg |
| Material de las placas de hierro fundido |
HT300 |
4. SSCD560-1800/4000 Tipo de transmisión Dinamómetro Banco de pruebas Sistema de ventajas básicas
1) el Dinámetros duales de alta potencia + reductores que aumentan el par cumplen los requisitos de ensayo de par alto en vehículos pesadostransmisiónel
Equipado con un motor de 560 kW + dinamómetro de carga y un 1:3.0 caja de cambios, el par de salida del sistema puede alcanzar los 9000Nm, lo que cubre perfectamente los requisitos de ensayo de alto par a baja velocidad de las transmisiones de vehículos comerciales pesados, maquinaria de construcción,y vehículos todoterreno.
2) Precisión de medición líder en la industria
Con bridas de par de alta precisión HBM, con una precisión de hasta 0,05% FS, respuesta dinámica ≤ 1 ms; Combinado con un analizador de potencia de alta precisión y un sistema de adquisición de datos multidimensional,logran una adquisición precisa de parámetros clave como el par, potencia, temperatura y vibración.
3) El sistema es estable y fiable, y muy adaptable
Siguiendo la serie ACS880 de ABB, la entrada de amplio voltaje 380V-480V, con triple protección contra la sobrecorriente, el sobrevoltura y el sobrecalentamiento, puede cumplir con la prueba de durabilidad continua de 24 horas.
4) La caja de cambios de aumento de par es rígida y tiene una larga vida útil
Transmisión de superficie de dientes duros en tres etapas, lubricación forzada y diseño de coaxialidad de alta precisión garantizan un funcionamiento sin problemas bajo un par de salida alto, con bajo ruido, larga vida útil,y libre de mantenimiento.
5) Medición y control inteligentes, funcionamiento eficiente
El sistema de medición y control XLP-2000 admite la edición de las condiciones de trabajo, el monitoreo en tiempo real, el almacenamiento de datos y la generación automática de informes.La estación de aceite lubricante y el refrigerador de doble circuito logran un control preciso de la temperatura y una protección automática.
5. SSCD560-1800/4000 Tipo de transmisión Dinamómetro Áreas de aplicación del sistema de banco de ensayo
1) el Vehículo comercial pesadotransmisiónel: Pruebas de rendimiento, eficiencia, durabilidad y fiabilidad de las cajas de cambios de camiones pesados, autobuses, camiones de descarga, etc.
2) el Maquinaria de construcción y vehículos especiales: Pruebas de caja de engranajes para cargadores, excavadoras, vehículos mineros y vehículos todoterreno.
3) el Transmisióndesarrollo y verificación: Empresas de caja de cambios, institutos de investigación, desarrollo de sistemas de transmisión, optimización de la coincidencia, pruebas de certificación de banco.
4) Inspección de fábrica y control de calidad: Inspección fuera de línea de los conjuntos de transmisión, sellado, funcionamiento sin carga/carga, verificación del rendimiento del turno.
6. SSCD560-1800/4000 Tipo de transmisión Dinamómetro de banco de ensayo Normas de referencia del sistema
Los requisitos de seguridad de los equipos de ensayo deberán cumplirse en todos los casos.
Criterios de evaluación para el banco de ensayo de cajas de cambios de automóviles
Métodos de ensayo para los ejes motrices de los vehículos QC/T 533-2020
Criterios de evaluación para el banco de ensayo del eje de accionamiento del vehículo
GB/T 23920-2024 "Eje para maquinaria de construcción"
JB/T 5929-1991 Métodos de ensayo de la fiabilidad de los ejes de accionamiento de las máquinas de construcción
JB/T 10634-2023 Dinamómetro eléctrico
7. Tipo de transmisión Dinamómetro Sistema de banco de ensayo Lista de modelos
| Modelo |
Potencia nominal (kW) |
Torque nominal (Nm) |
Velocidad nominal (rpm) |
Velocidad máxima (rpm) |
Rango de potencia constante (rpm) |
Variación de par constante (rpm) |
Precisión de medición del par |
| Se aplicará el método de evaluación de la calidad. |
15 |
143 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de clasificación de los productos. |
22 |
210 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de ensayo. |
30 |
286 |
1000 |
4500 |
Entre 1000 y 4000 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
45 |
430 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
573 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
75 |
716 |
1000 |
4000 |
1000 a 3800 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
90 |
859 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
110 |
1050 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
160 |
1528 |
1000 |
3500 |
Entre 1000 y 3000 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1910 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
250 |
2387 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
2865 |
1000 |
3300 |
1000 a 2600 |
0 a 1000 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
30 |
191 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05% FS |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
45 |
286 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
60 |
382 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05% FS |
| Se trata de una prueba de la complejidad. |
90 |
573 |
1500 |
5000 |
Entre 1500 y 5000 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de ensayo. |
132 |
840 |
1500 |
4500 |
Entre 1500 y 4500 |
0 a 1500 |
0.05% FS |
| Se trata de una prueba de la complejidad. |
160 |
1019 |
1500 |
4500 |
Entre 1500 y 4500 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
200 |
1273 |
1500 |
4000 |
Entre 1500 y 4000 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
250 |
1592 |
1500 |
4000 |
Entre 1500 y 4000 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
300 |
1910 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
315 |
2005 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
350 |
2228 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
400 |
2546 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de clasificación de los productos. |
450 |
2865 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad. |
500 |
3183 |
1500 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
| Se aplicará el método de evaluación de la calidad de los productos. |
560 |
3565 |
1800 |
3800 |
Entre 1500 y 3800 |
0 a 1500 |
0.05% FS |
|
Se aplicará el método de evaluación de la calidad de los productos.
(Personalizado)
|
560 |
2970 |
1800 |
4000 |
Entre 1800 y 4000 |
0-1800 |
0.05% FS |
|
Se aplicará el método de evaluación de la calidad.
(Personalizado)
|
630 |
3342 |
1800 |
4000 |
Entre 1800 y 4000 |
0-1800 |
0.05% FS |
Soporta servicios personalizados: el rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones especiales de adaptación al entorno se pueden personalizar de acuerdo con los requisitos.
8Entrega y apoyo postventa
Servicios de entrega
1) Modelos estándar: embarcaciones en un plazo de 90 días (incluidas las pruebas previas antes de la entrega para garantizar una instalación rápida a su llegada).
2) Modelos personalizados: Entrega en 90-120 días, que cubre la logística internacional y la distribución a las principales regiones del mundo, incluyendo Europa, América, el sudeste asiático,y Oriente Medio (opciones de transporte marítimo / terrestre disponibles), incluido el embalaje seguro y el tratamiento a prueba de humedad y óxido).
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen,y un especialista en logística dedicado seguirá todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes al sitio.
Apoyo postventa
1) Compromisos de garantía:Garantía de un año para los componentes principales (dinámetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluidos los daños causados por error humano.
2) Apoyo técnico:Servicio bilingüe las 24 horas del día, los 7 días de la semana (inglés y chino), tiempo de respuesta ≤ 4 horas
3) Servicios de instalación, puesta en marcha y formación: El usuario es responsable de la instalación básica en el sitio.y especificaciones de conexión de tuberías / líneas); la puesta en marcha del equipo será manejada íntegramente por nosotros (incluidas las pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema);Se ofrecerán 3 días de formación profesional gratuita en el funcionamiento de los equipos (que abarcarán el funcionamiento de los equipos)., configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores sean expertos en el uso de equipos de gran escala.
4) Servicio a distanciaApoya la depuración remota a través de computadoras, actualizaciones del sistema y orientación de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas de tiempo de inactividad.
9. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos el pedido de trail pequeño de 1pcs para productos de stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro electrónico de muestras.
P: ¿Cuál es su plazo de pago?
R: Normalmente, el depósito es del 30% T/T, se paga en su totalidad antes del envío.
P: ¿Cuál es el tiempo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo venir a visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
