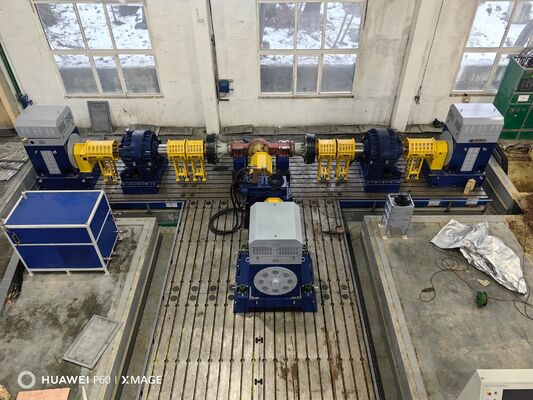

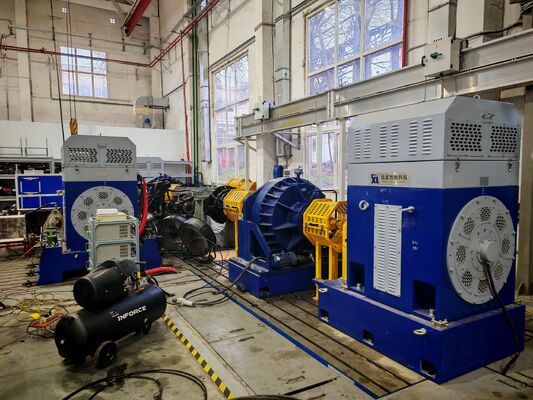

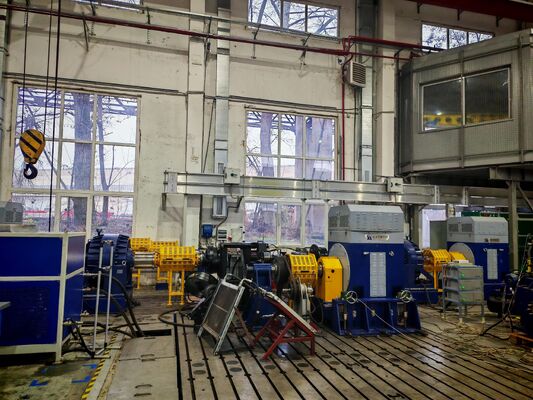

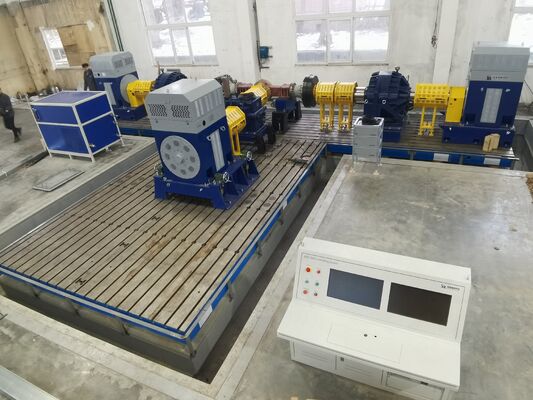

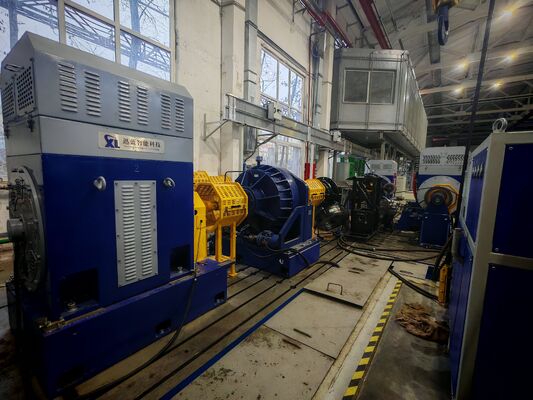

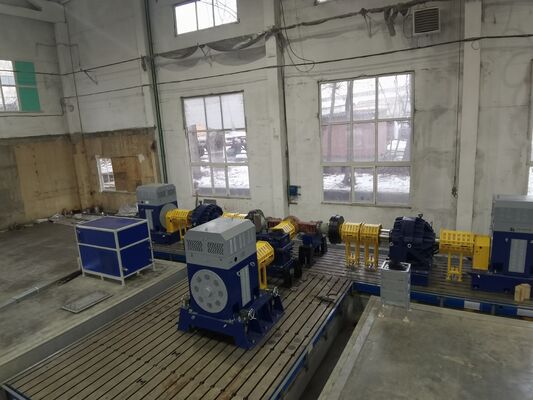

SSCD630-1800/4000 630kW 3342Nm Tipo de transmisión de trabajo pesado Sistema de banco de prueba de dinamómetro

Sistema de banco de pruebas de dinamómetro tipo transmisión para servicio pesado SSCD630-1800/4000

Servicio pesado SSCD630-1800/4000Dinamómetro tipo transmisiónPruebaSistema de bancoVentajas principales Resumen

Diseñado para servicio pesadotransmisiónsuperior a 630kW, par de salida máximo superior a 10.000Nm, precisión de control de par ±0,05%, componentes principales integrados de ABB y HBM, soporta pruebas de durabilidad 7x24 horas, cumple con estándares internacionales y nacionales.1. Visión general del sistema de banco de pruebas de dinamómetro tipo transmisión para servicio pesado SSCD630-1800/4000El SSCD630-1800/4000 es un dispositivo profesional de prueba de transmisiones diseñado para sistemas de transmisión de alta potencia de 630kW, principalmente para pruebas de banco en todas las condiciones de transmisiones en vehículos comerciales superpesados, maquinaria de minería y equipos especiales todoterreno. El sistema integra unidades de accionamiento y carga de alta potencia, cajas de cambios, componentes de detección de alta precisión importados, sistemas de inversor de frecuencia variable de grado industrial y sistema inteligente de medición y control para completar pruebas multidimensionales como calibración de eficiencia de transmisión, durabilidad a fatiga, respuesta a carga y verificación de fiabilidad, proporcionando soporte de prueba estable y fiable para el desarrollo y la finalización de componentes de transmisión de servicio pesado y la inspección de fábrica por lotes.2. Componentes principales y parámetros de especificación del sistema de banco de pruebas de dinamómetro tipo transmisión para servicio pesado SSCD630-1800/4000Nombres de los componentes

Métricas de rendimiento clave

Marca

Dinamómetro de accionamiento

Potencia nominal del dinamómetro de accionamiento

3) Diseño estable de grado industrial, que soporta operación continua a largo plazo

Equipado con el sistema de inversor de frecuencia variable ABB serie ACS880 con tecnología de control de par directo, adaptación de voltaje amplia, mecanismo de triple protección eléctrica, puede lograr pruebas de durabilidad ininterrumpidas 7x24 horas, la estabilidad del sistema cumple con los requisitos de pruebas de producción en masa y pruebas de I+D a largo plazo.4) La estructura de accionamiento de alta rigidez garantiza un funcionamiento suave y una mayor vida útil

La superficie de diente duro de tres etapas, la lubricación forzada y el proceso de ensamblaje de alta coaxialidad garantizan baja vibración, bajo ruido y sin golpes bajo condiciones de alto par de salida. El equipo tiene una larga vida útil y es fácil de mantener a diario.

5) Control inteligente durante todo el proceso reduce la dificultad operativaEl sistema de medición y control inteligente XLP-2000 soporta la edición visual de condiciones de trabajo, monitoreo de curvas en tiempo real, almacenamiento automático de datos y generación de informes de prueba con un solo clic; El sistema de lubricación y refrigeración funciona de forma totalmente automática, reduciendo la intervención manual.

5. Sujetos y escenarios de prueba aplicables del sistema de banco de pruebas de dinamómetro tipo transmisión para servicio pesado SSCD630-1800/4000

1) Transmisiones de vehículos comerciales superpesados: Pruebas de banco para rendimiento, eficiencia, durabilidad y fiabilidad de transmisiones para camiones pesados, volquetes mineros y autobuses grandes.2) Maquinaria de construcción y equipos especiales: Pruebas completas de grandes cargadoras, excavadoras mineras y sistemas de transmisión de vehículos todoterreno.

3) Verificación de investigación y desarrollo de sistemas de transmisión: Desarrollo de nuevos productos, optimización de rendimiento, pruebas de aprobación de tipo para fabricantes de transmisiones e instituciones de investigación.

4) Inspección de fábrica en la línea de producción: Verificación rápida de inspección fuera de línea de ensamblaje de transmisión, sellado, condiciones sin carga/con carga y rendimiento de cambio.6. Estándares de referencia del sistema de banco de pruebas de dinamómetro tipo transmisión para servicio pesado SSCD630-1800/4000

QC/T 568-2019 Métodos de prueba para cajas de cambios de automóviles

QC/T 569-2019 Criterios de evaluación para bancos de prueba de cajas de cambios de automóvilesQC/T 533-2020 Métodos de prueba para ejes de transmisión de vehículos

QC/T 534-2020 Criterios de evaluación para bancos de prueba de ejes de transmisión de vehículos

GB/T 23920-2024 "Eje para maquinaria de construcción"

JB/T 5929-1991 Métodos de prueba para la fiabilidad de ejes de transmisión para maquinaria de construcciónJB/T 10634-2023 Dinamómetro eléctrico7. Lista de modelos de sistemas de banco de pruebas de dinamómetro tipo transmisión

ModeloPotencia nominal (kW)

Par nominal (Nm)Velocidad nominal (rpm)

Velocidad máxima (rpm)Rango de potencia constante (rpm)Rango de par constante (rpm)

Precisión de medición de par

SSCD15-1000/4500

15

143

1000

4500

1000-4000

0-1000

0,05%FS

P: ¿Cuál es su plazo de pago?

R: Normalmente 30% de depósito T/T, pago completo antes del envío.

P: ¿Cuál es el plazo de entrega para mis pedidos?

R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, otros productos por favor contáctenos.P: ¿Cómo obtenemos la solución general del banco de pruebas?

R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.P: ¿Puedo visitar su fábrica?

R: Claro, siempre es bienvenido a visitarnos.10. Nuestros certificados
