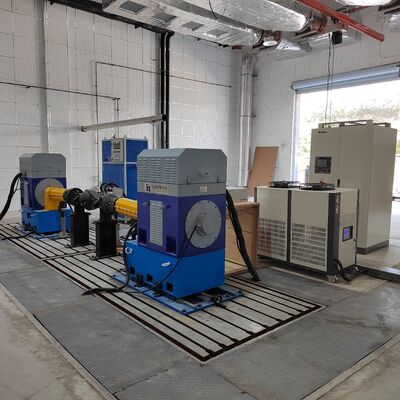

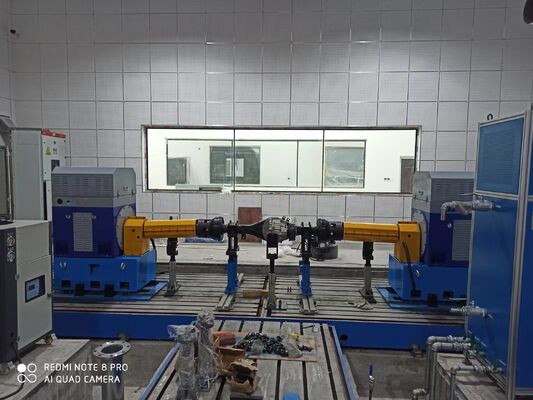

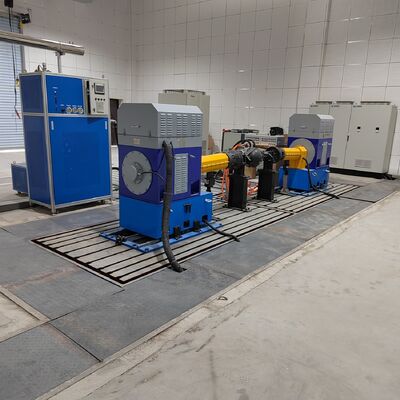

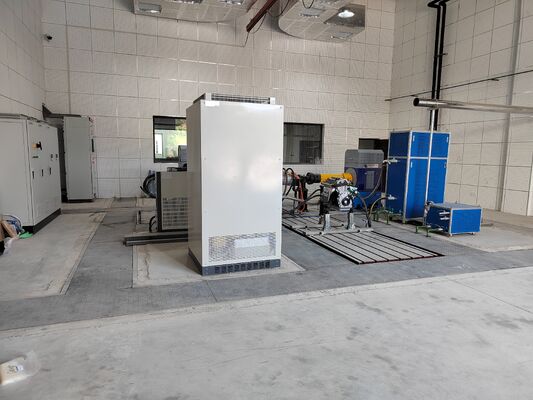

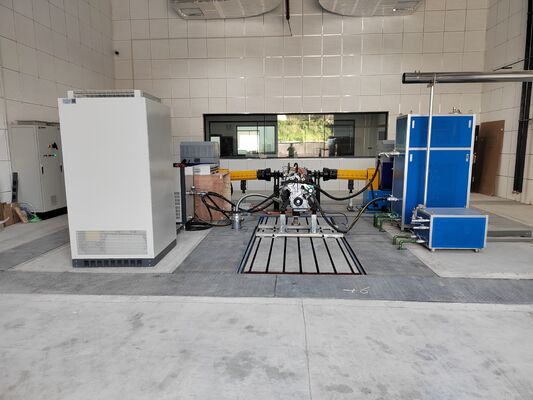

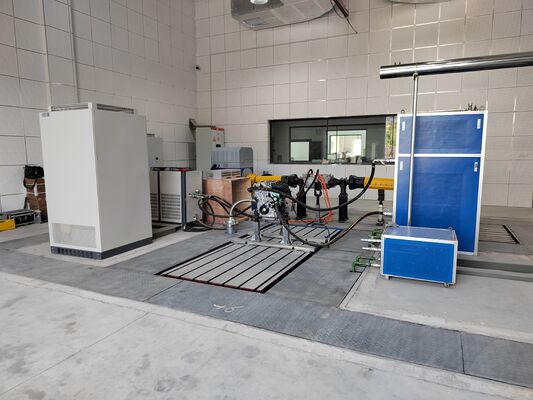

Sistema de banco de pruebas de dinamómetro para transmisión de automóviles de pasajeros SSCG160-3000/10000 160kW

Sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 de 160 kW

1. Descripción general del sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 de 160 kW

El sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 es una plataforma de prueba dedicada de potencia media y alta velocidad diseñada para el desarrollo y prueba de sedanes de combustible convencionales, SUV, MPV, transmisiones híbridas dedicadas (DHT) y reductores de accionamiento eléctrico de alto rendimiento. El sistema integra módulos centrales como dinamómetro de accionamiento de alta velocidad de clase 160 kW, dinamómetro de carga de alta velocidad, brida de par de alta precisión, sistema inversor ABB, sistema inteligente de medición y control XLP-2000, sistema de adquisición de datos multicanal, etc. Puede cubrir la verificación de rendimiento, prueba de eficiencia de transmisión, análisis de calidad de cambio, evaluación de durabilidad y fiabilidad de las cajas de cambios de automóviles de pasajeros en condiciones de ultra alta velocidad dentro de las 10.000 rpm, y se adapta perfectamente a los requisitos de prueba de escenario completo de las cajas de cambios de combustible convencionales de 1.5L a 2.0L, DHT híbrido, reductores de accionamiento eléctrico de alta velocidad, Proporciona una solución completa, precisa y estable de prueba en banco para el desarrollo de productos, la inspección de fábrica y la calibración de rendimiento de sistemas de transmisión de potencia media y pequeña.2. Descripción de los componentes principales del sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 de 160 kWNombres de los componentes

Parámetros de especificación principales

Indicadores técnicos

Configuración de potencia media + RPM altas, que cubre con precisión el mercado de automóviles de pasajeros convencionales

Equipado con un dinamómetro de accionamiento + carga de clase 160 kW, con una velocidad nominal de 3000 rpm y una velocidad máxima superior a 10000 rpm

, se adapta perfectamente a los requisitos de prueba de transmisiones de combustible convencionales de 1.5L a 2.0L, DHT híbrido y reductores de accionamiento eléctrico de alta velocidad.2) 6. Estándares de referencia del sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 de 160 kW

Con acoplamientos de alta velocidad con equilibrio dinámico de grado G1, estructura de transmisión ligera de alta rigidez y sistema de rodamientos dedicado de alta velocidad, garantiza coaxialidad estable, baja vibración, bajo ruido

y sin atenuación durante la operación continua a largo plazo a velocidades de prueba ultra altas de 10.000 RPM.3) La configuración ligera para potencia media y baja ofrece una mejor relación calidad-precio y versatilidad

Pequeño en tamaño, bajo en consumo de energía y mejor en costo de adquisición, es adecuado para empresas de transmisión pequeñas y medianas, institutos de investigación e instituciones de prueba de terceros, teniendo en cuenta el rendimiento y la relación entrada-salida.

4) La precisión de la medición dinámica es excelente y la trazabilidad de los datos es fiable

Con brida de par de alta precisión HBM, precisión de medición 0,05% FS, respuesta dinámica ≤1 ms, combinado con una unidad de adquisición de datos de alta velocidad, puede capturar con precisión parámetros dinámicos como velocidad, par, potencia, temperatura, vibración, etc., cumpliendo los requisitos de pruebas y certificación refinadas.5)

Medición y control inteligentes + protección de escenario completo, operación eficiente y estable

El sistema de medición y control XLP-2000 admite la edición de condiciones de trabajo, el monitoreo en tiempo real, el almacenamiento de datos y la generación automática de informes; La estación de lubricación de aceite y el enfriador de doble circuito logran un control preciso de la temperatura, y el sistema inversor de frecuencia ABB proporciona múltiples protecciones eléctricas para cumplir con la prueba de durabilidad continua de 24 horas.5. Campos de aplicación del sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 de 160 kW

1) Cajas de cambios de automóviles de pasajeros de combustible convencionales

: Pruebas de rendimiento, eficiencia, calidad de cambio, durabilidad y fiabilidad de cajas de cambios de combustible de sedanes, SUV y MPV de 1.5L a 2.0L

dentro de las 10.000 RPM.2) Transmisión híbrida específica (DHT) : Pruebas de división de potencia, cambio de relación de engranajes, eficiencia a alta velocidad, durabilidad y fiabilidad para transmisiones híbridas.

3) Reductores de accionamiento eléctrico de alto rendimiento: Reductores de alta velocidad para vehículos eléctricos puros, verificación de rendimiento y fiabilidad de ultra alta velocidad de 10.000 RPM de conjuntos de reducción principales.

4) Desarrollo e inspección de fábrica: Calibración por empresas de transmisión de potencia pequeña y mediana, pruebas de transmisión por institutos de investigación, inspección de calidad de conjuntos de transmisión fuera de línea de producción, verificación de sellado.6. Estándares de referencia del sistema de banco de pruebas de dinamómetro tipo transmisión para automóviles de pasajeros SSCG160-3000/10000 de 160 kW

QC/T 568-2019 Métodos de prueba para cajas de cambios de automóvilesQC/T 569-2019 Criterios de evaluación para bancos de prueba de cajas de cambios de automóviles

QC/T 533-2020 Métodos de prueba para ejes de transmisión de vehículos

QC/T 534-2020 Criterios de evaluación para bancos de prueba de ejes de transmisión de vehículos

GB/T 23920-2024 "Eje para maquinaria de construcción"

JB/T 5929-1991 Métodos de prueba para la fiabilidad de ejes de transmisión para maquinaria de construcción

JB/T 10634-2023 Dinamómetro eléctrico

7. Lista de modelos de sistemas de banco de pruebas de dinamómetro tipo transmisión

Modelo

Potencia (KW)

Par (Nm)

1) Modelos estándar

: Se envía en 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida al llegar).

2) Modelos personalizados

: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluyendo Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluyendo embalaje seguro y tratamiento a prueba de humedad y óxido).3) Servicios de apoyo

: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio.Soporte postventa

1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano.

2) Soporte técnico:

Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas3) Servicios de instalación, puesta en marcha y formación

: El usuario es responsable de la instalación básica in situ. Seelong enviará dos técnicos profesionales para proporcionar orientación in situ (incluyendo posicionamiento y calibración del equipo, y especificaciones de conexión de tuberías/líneas); la puesta en marcha del equipo será manejada completamente por nosotros (incluyendo pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema); se proporcionarán 3 días de formación profesional gratuita (que cubrirá el funcionamiento del equipo, la configuración de parámetros, el mantenimiento diario y la solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.4) Servicio remoto

: Soporta depuración remota a través de ordenador, actualizaciones del sistema y guía de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas por tiempo de inactividad.9. Preguntas frecuentes

P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación? A: Admitimos pedidos de prueba pequeños de 1 unidad para productos en stock.

P: ¿Cómo puedo obtener más información sobre los productos?

A: Por favor, deje su correo electrónico y le enviaremos nuestro catálogo electrónico.
P: ¿Cuál es su plazo de pago?
A: Normalmente 30% de depósito T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega para mis pedidos?
A: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, para otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución integral del banco de pruebas?
A: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo visitar su fábrica?
A: Claro, siempre es bienvenido a visitarnos.
10. Nuestros certificados
