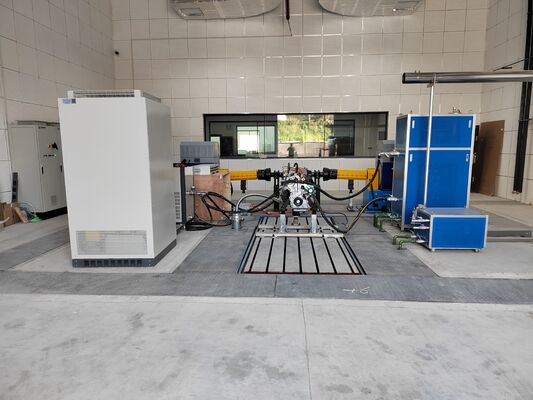

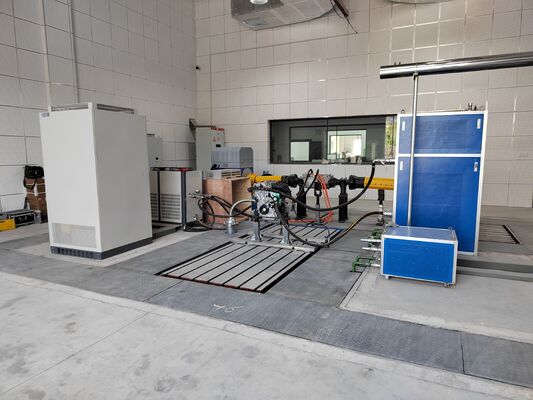

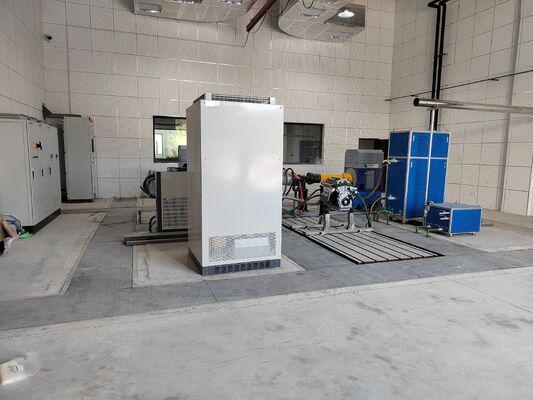

Sistema de banco de ensayo de tipo dinamómetro de transmisión de automóviles de pasajeros de 250 kW

SSCG250-3000/8000 250kW Sistema de banco de pruebas de dinamómetro para transmisiones de automóviles de pasajerosTipo Dinamo

Sistema de banco de pruebas de dinamómetro para transmisiones de automóviles de pasajeros SSCG250-3000/8000 250kW

El sistema de banco de pruebas de dinamómetro eléctrico SSCG250-3000/8000 para el rendimiento de transmisiones de automóviles de pasajeros es una plataforma de prueba dedicada de alta precisión diseñada para la investigación, desarrollo y prueba de sistemas de transmisión paraautomóviles de pasajeros de combustión interna, SUVs y MPVS. El sistema integra módulos centrales como un dinamómetro de accionamiento de alta velocidad, un dinamómetro de carga de alta velocidad, una brida de par de alta precisión, un sistema inversor ABB, un sistema inteligente de medición y control XLP-2000, un sistema de adquisición de datos multicanal, etc. Proporciona una solución de prueba de banco completa, precisa y estable para el desarrollo, la inspección de fábrica y la calibración de rendimiento de cajas de cambios de automóviles de pasajeros de combustión interna a8000rpm para la verificación de rendimiento de alta velocidad, pruebas de eficiencia de transmisión, análisis de calidad de cambio y evaluación de durabilidad y fiabilidad.Perfectamente adaptado a los requisitos de prueba de hasta 8000rpm para cajas de cambios de combustión interna.

2. Descripción de los componentes centrales del sistema de banco de pruebas de dinamómetro para transmisiones de automóviles de pasajeros SSCG250-3000/8000 250kW

3. Parámetros técnicos del sistema de banco de pruebas de dinamómetro eléctrico SSCG250-3000/8000 250kW

4. Ventajas principales del sistema de banco de pruebas de dinamómetro para transmisiones de automóviles de pasajeros SSCG250-3000/8000 250kW

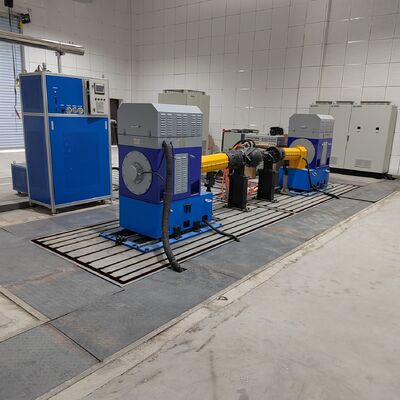

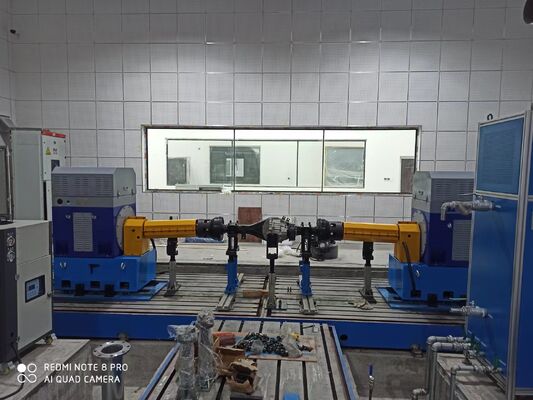

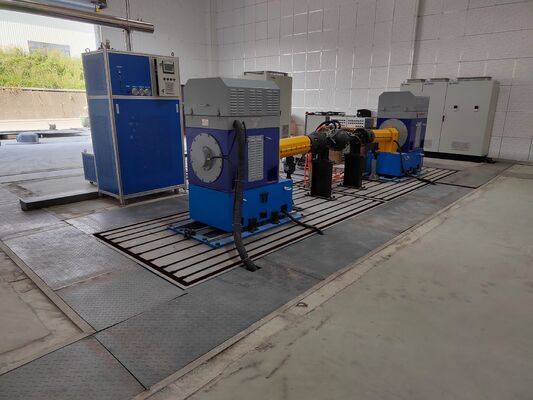

1) Estructura de remolque de doble dinamómetro, que coincide con precisión con las pruebas de transmisiones de combustión interna

Equipado con el dinamómetro de accionamiento + carga de alta velocidad SSCG250-3000/8000 con una velocidad nominal de 3000rpm y una velocidad máxima de 8000rpm, cubriendo completamente todas las condiciones de velocidad de las cajas de cambios de automóviles de pasajeros de combustión interna. El dinamómetro de accionamiento simula la entrada de potencia del motor y el dinamómetro de carga simula la resistencia a la conducción del vehículo, lo que puede reproducir fielmente el estado de trabajo real de la transmisión y cumplir con las pruebas completas de rendimiento, eficiencia, durabilidad, etc.

2) Excelente precisión de medición dinámica

Con brida de par de alta precisión HBM, precisión de medición de 0.05%FS, respuesta dinámica ≤1ms, combinado con una unidad de adquisición de datos de alta velocidad, puede capturar con precisión parámetros dinámicos como velocidad, par, potencia, temperatura, vibración, etc., cumpliendo los requisitos de pruebas finas y trazabilidad de datos de transmisiones de combustión interna.

3) Operación estable y fiable, adecuada para pruebas de durabilidad a largo plazo

Equipado con el sistema inversor de frecuencia variable ABB serie ACS880 con tecnología de control de par directo, entrada de voltaje amplio de 380V-480V con protección triple contra sobrecorriente, sobretensión y sobrecalentamiento, puede cumplir con pruebas de durabilidad continuas de alta velocidad de 24 horas, operación suave y control preciso a 8000rpm.

4) Diseño especial para accionamiento de alta velocidad, seguro y duradero

Con acoplamientos de alta velocidad de balanceo dinámico grado G1, base de montaje de alta rigidez y estructura de transmisión de alta precisión, garantiza coaxialidad estable, baja vibración y bajo ruido a 8000rpm de prueba de alta velocidad, y operación segura y fiable a largo plazo.

5) Medición y control inteligentes, operación eficiente y conveniente

El sistema de medición y control XLP-2000 admite la edición de condiciones de trabajo, monitoreo en tiempo real, almacenamiento de datos y generación automática de informes; La estación de aceite lubricante y el enfriador de doble circuito logran un control preciso de la temperatura y protección automática, mejorando significativamente la eficiencia de las pruebas y la conveniencia operativa.

5. Campos de aplicación del sistema de banco de pruebas de dinamómetro para transmisiones de automóviles de pasajeros SSCG250-3000/8000 250kW

1) Cajas de cambios de automóviles de pasajeros de combustión interna tradicionales: Pruebas de rendimiento, eficiencia, calidad de cambio, durabilidad y fiabilidad de cajas de cambios para sedanes, SUVs y MPVS dentro de 8000rpm.

2) Investigación y desarrollo y verificación de transmisiones: Investigación y desarrollo de sistemas de transmisión, coincidencia de parámetros, pruebas de certificación de banco por parte de empresas de transmisión de combustión interna e institutos de investigación.

3) Inspección de fábrica y control de calidad: Inspección fuera de línea de conjuntos de transmisión de vehículos de pasajeros de combustión interna, sellado, operación sin carga/carga de alta velocidad y verificación del rendimiento de cambio.

6. Estándares de referencia del sistema de banco de pruebas de dinamómetro para transmisiones de automóviles de pasajeros SSCG250-3000/8000 250kW

QC/T 568-2019 Métodos de prueba para cajas de cambios de automóviles

QC/T 569-2019 Criterios de evaluación para bancos de prueba de cajas de cambios de automóviles

QC/T 1376-2020 Método de prueba para conjuntos de transmisiones de automóviles de pasajeros

GB/T 30038-2013 Métodos de prueba para la fiabilidad de transmisiones de automóviles

JB/T 10634-2023 Dinamómetro eléctrico

7. Lista de modelos de sistemas de banco de pruebas de dinamómetro de tipo transmisión

Soporta servicios personalizados: El rango de velocidad, el rango de par, las funciones del software de prueba y las soluciones de adaptación a entornos especiales se pueden personalizar según los requisitos.

8. Entrega y soporte postventa

Servicios de entrega

1) Modelos estándar: Se envía en 90 días (incluyendo pre-pruebas antes de la entrega para garantizar una instalación rápida a la llegada).

2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluyendo Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluyendo embalaje seguro y tratamiento a prueba de humedad y óxido).

3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y puntual de equipos grandes en el sitio.

Soporte postventa

1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano.

2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas

3) Servicios de instalación, puesta en marcha y formación: El usuario es responsable de la instalación básica en el sitio. Seelong enviará dos técnicos profesionales para proporcionar orientación en el sitio (incluyendo posicionamiento y calibración del equipo, y especificaciones de conexión de tuberías/líneas); la puesta en marcha del equipo será manejada completamente por nosotros (incluyendo pruebas de encendido, calibración de parámetros y pruebas de enlace del sistema); se proporcionarán 3 días de formación profesional gratuita sobre operación (cubriendo operación del equipo, configuración de parámetros, mantenimiento diario y solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.

4) Servicio remoto: Soporta depuración remota a través de ordenador, actualizaciones del sistema y guía de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas por tiempo de inactividad.

9. Preguntas frecuentes

P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Admitimos pedidos de prueba pequeños de 1 unidad para productos en stock.
P: ¿Cómo puedo aprender más sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos nuestro catálogo electrónico.
P: ¿Cuál es su plazo de pago?
R: Normalmente 30% de depósito T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega para mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, para otros productos, por favor contáctenos.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
