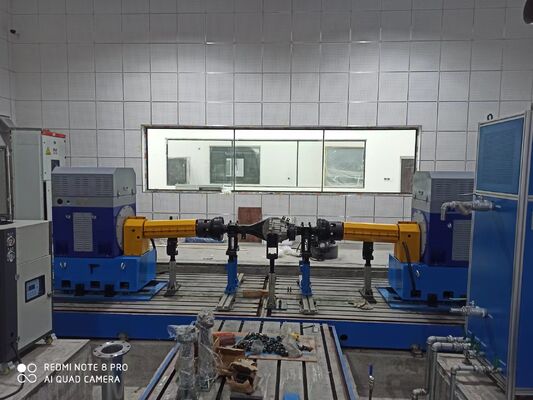

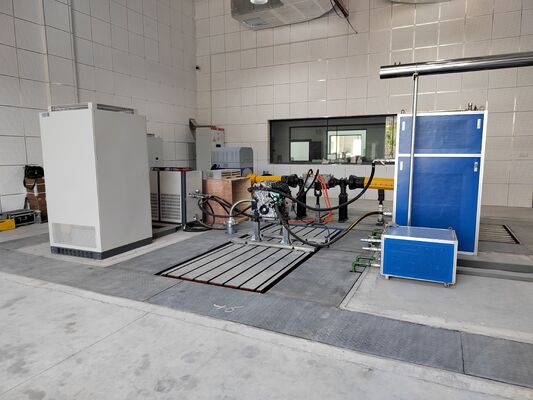

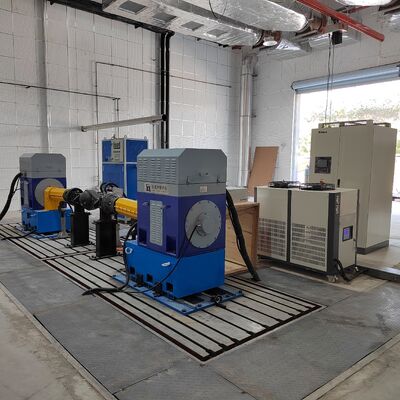

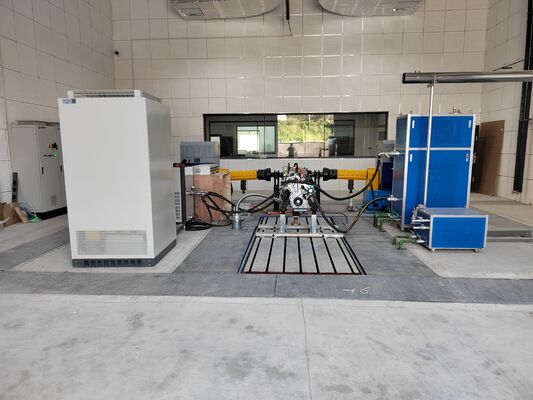

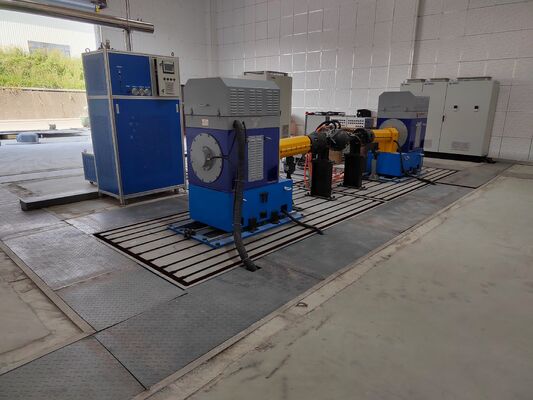

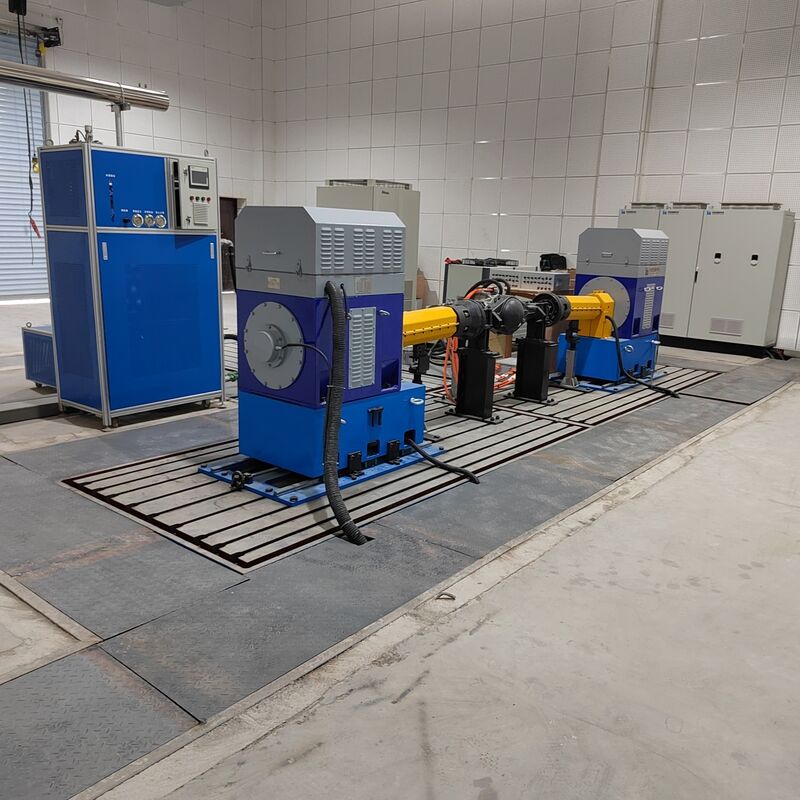

Sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kW
1. Descripción general del sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kW
El sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kW es una plataforma de prueba dedicada de alta velocidad, alto par y alta precisión diseñada para el desarrollo y prueba de reductores, ejes de accionamiento eléctricoy reductores de una sola etapa/múltiples etapas para propietarios de vehículos de pasajeros puramente eléctricos. El sistema integra módulos centralescomo dinamómetro de accionamiento de alta velocidad, dinamómetro de carga de alto par y baja velocidad, brida de par de alta precisión, sistema inversor de frecuencia variable ABB, sistema inteligente de medición y control XLP-2000, sistema de adquisición de datos multicanal,etc.Puede cubrir la verificación de rendimiento, prueba de eficiencia de transmisión, análisis NVH, características de aumento de temperatura y evaluación de confiabilidad de durabilidad de reductores puramente eléctricos en condiciones de ultra alta velocidad con una velocidad de entrada de hasta 15.000 RPM, cumpliendo perfectamente los requisitos de prueba de todos los escenarios de los sistemas de accionamiento eléctrico para vehículos de pasajeros puramente eléctricos convencionales. Proporciona una solución de prueba de banco completa, precisa y estable para el desarrollo, la inspección de fábrica y la calibración de rendimiento de reductores puramente eléctricos.
2. Descripción de los componentes principales del sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kW
| Nombre del componente |
Parámetro de especificación principal |
Marca |
| Dinamómetro de accionamiento SSCH160-4000-15000 |
Potencia 160 kW; Velocidad nominal 4000 rpm; Velocidad máxima: 15000 rpm; Soporta control de par constante/velocidad constante/potencia constante; Tiempo de respuesta ≤10 ms |
Seelong |
| Dinamómetro de carga de alto par SSCD300-1500-3300 |
Potencia 300 kW; Velocidad nominal 1500 rpm; Velocidad máxima 3300 rpm; Par nominal 1910 Nm; Precisión del control de par ≤± 0,2% FS; Sistema de disipación de calor refrigerado por agua |
Seelong |
| Acoplamientos de ajuste de alta velocidad |
Velocidades permitidas ≥ 15.000 RPM; Capacidad de par ≥2000 Nm; Estructura de amortiguación elástica alta; Precisión de balanceo dinámico grado G1 |
Seelong |
| Brida de par |
Rango 0-2000 Nm/0-3000 Nm opcional; Precisión 0,05% FS; Resolución de velocidad de rotación 0,1 rpm; Tiempo de respuesta dinámico ≤1 ms |
HBM |
| Sistema inversor de frecuencia variable |
Voltaje de entrada trifásico AC 380V-480V; Frecuencia 50-60 Hz; Tecnología de control de par directo; Triple protección contra sobrecorriente/sobretensión/sobrecalentamiento |
ABB |
| Sistema de medición y control XLP-2000 |
Ordenador industrial: IPC710; CPU I7, memoria 32G, disco duro 1T; Software dedicado de medición y control XLP-2000; Soporte para configuración de condiciones y generación de informes |
Seelong |
| Sistema de adquisición de datos |
Con unidades de adquisición de temperatura/vibración/ruido; Rango de temperatura -40 a 200 °C (precisión ±0,5 °C); Frecuencia de vibración: 10 Hz-10 kHz |
Seelong |
| Soporte de montaje ajustable de alta velocidad |
Rango de ajuste de altura central 200-500 mm; Capacidad de carga ≥800 kg; Error de planitud de la superficie de instalación ≤0,02 mm/m |
Seelong |
| Placa de hierro fundido de alta precisión |
Material: HT300 (resistencia a la tracción ≥350 MPa) Estructura de absorción de impactos tipo panal; Error de planitud ≤0,02 mm/m |
Seelong |
| Escudo de seguridad totalmente cerrado |
Estructura totalmente cerrada; Altura ≥1,6 m; Interconectado con el sistema (apagado al arrancar); Material insonorizante incorporado |
Seelong |
| Enfriador dedicado de alta velocidad |
La capacidad de enfriamiento se ajusta a la potencia total del sistema; Precisión del control de temperatura ±2 °C; Diseño de doble circuito (enfriamiento del dinamómetro + reductor) |
Seelong |
| Estación de aceite lubricante de precisión |
Presión de suministro 0,3-0,6 MPa; Caudal ajustable; Rango de control de temperatura del aceite 30-60 °C; Tiene funciones de filtración y advertencia de nivel de aceite |
Seelong |
3. Parámetros técnicos del dinamómetro eléctrico SSCH160-4000-15000 de 160 kWCategorías de parámetros
| Indicadores técnicos |
Potencia nominal del dinamómetro de accionamiento |
| 160 kW |
Velocidad nominal del dinamómetro de accionamiento |
| 4000 rpm |
Velocidad máxima del dinamómetro de accionamiento |
| 15000 rpm |
Potencia nominal del dinamómetro de carga |
| 300 kW |
Velocidad nominal del dinamómetro de carga |
| 1500 rpm |
Velocidad máxima del dinamómetro de carga |
| 3300 rpm |
Par nominal del dinamómetro de carga |
| 1910 Nm |
Precisión del control de par del dinamómetro de carga |
| 0,05% FS |
Voltaje de entrada para el sistema inversor de frecuencia variable |
| 0-3000 Nm |
Precisión de la brida de par |
| 0,05% FS |
Voltaje de entrada para el sistema inversor de frecuencia variable |
| Trifásico AC 380V-480V |
Rango de ajuste de altura central del soporte de instalación |
| 200-500 mm |
Carga del soporte de montaje |
| ≥800 kg |
Material de la placa de hierro fundido |
| HT300 |
4. Ventajas principales del sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kW |
|
1) Entrada de alta velocidad + salida de alto par, que coincide con precisión con las características de prueba del reductor puramente eléctricoEl extremo de accionamiento utiliza un dinamómetro de alta velocidad de 160 kW/4000-15000 rpm para simular de manera realista las condiciones de entrada del motor de accionamiento eléctrico puro; El extremo de carga está equipado con un dinamómetro de bajo par y alta velocidad de 300 kW/1500 rpm/1910 Nm, que replica perfectamente las características de alto par en el extremo de salida del reductor y cubre con precisión la prueba de condición de trabajo completa del reductor puramente eléctrico.
2) Diseño especial para accionamiento de ultra alta velocidad, funcionamiento estable a 15000 rpmCon acoplamientos de alta velocidad de balanceo dinámico grado G1, estructura de transmisión de alta rigidez y sistema de rodamientos de alta velocidad, garantiza una coaxialidad estable, baja vibración y bajo ruido a pruebas de ultra alta velocidad de 15000 rpm, cumpliendo los requisitos de pruebas de eficiencia de alta velocidad, NVH y confiabilidad de durabilidad.
3) La precisión de la medición dinámica es excelente y la trazabilidad de los datos es confiable
Con la brida de par de alta precisión HBM, precisión de medición 0,15% FS, respuesta dinámica ≤1 ms, combinado con la unidad de adquisición de datos multicanal, puede capturar con precisión parámetros clave como velocidad, par, potencia, temperatura, vibración, ruido, etc., cumpliendo los requisitos de prueba y certificación refinados de reductores puramente eléctricos.4) Funciona de manera estable y confiable, y es adecuado para pruebas de durabilidad a largo plazo
Con el sistema de conversión de frecuencia de control vectorial ABB, entrada de voltaje amplio 380V-480V, con triple protección contra sobrecorriente, sobretensión y sobrecalentamiento, puede cumplir pruebas de durabilidad de alta velocidad y alto par continuas de 24 horas, funcionamiento suave a largo plazo y control preciso.
5) Medición y control inteligentes, operación eficiente y convenienteEl sistema de medición y control XLP-2000 admite la edición de condiciones de trabajo, monitoreo en tiempo real, almacenamiento de datos y generación automática de informes; La estación de aceite lubricante y el enfriador de doble circuito logran un control preciso de la temperatura y protección automática, mejorando significativamente la eficiencia de las pruebas y la conveniencia operativa.
5. Áreas de aplicación del sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kW
1) Reductores de vehículos de pasajeros puramente eléctricos: pruebas de rendimiento, eficiencia, aumento de temperatura, NVH, durabilidad, confiabilidad de reductores principales, reductores de una sola etapa, conjuntos de ejes de accionamiento eléctrico dentro de las 15.000 RPM.
2) Investigación y desarrollo y verificación de sistemas de accionamiento eléctrico
: Investigación y desarrollo de sistemas de transmisión de accionamiento eléctrico para empresas e institutos de investigación de accionamiento eléctrico puro, coincidencia de parámetros, pruebas de certificación de banco.3) Inspección de fábrica y control de calidad
: Inspección fuera de línea de conjuntos de reductores puramente eléctricos, sellado, operación sin carga/carga de alta velocidad, verificación de eficiencia.
6. Estándares de referencia del sistema de banco de pruebas de dinamómetro de transmisión de reductor de accionamiento eléctrico puro SSCH160-4000-15000 de 160 kWQC/T 568-2019 Métodos de prueba para cajas de cambios de automóviles,
QC/T 1376-2020 Métodos de prueba para conjuntos de transmisión de vehículos de pasajeros, GB/T 30038-2013 Métodos de prueba para la confiabilidad de cajas de cambios de automóviles,
JB/T 10634-2023 Dinamómetros eléctricos,GB/T 18488-2015 "Sistemas de motor de accionamiento para vehículos eléctricos"
7. Lista de modelos de sistemas de banco de pruebas de dinamómetro de tipo de transmisiónModelo
Potencia nominal (kW)Par nominal (Nm)
Velocidad nominal (rpm)
Velocidad máxima (rpm)
Rango de potencia constante (rpm)
Rango de par constante (rpm)
Precisión de medición de par
SSCH30-4500/18000
| 30 |
64 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,2% FS |
SSCH37-4500/18000 |
| 37 |
79 |
4500 |
15000 |
4000-15000 |
0-4000 |
0,2% FS |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 45 |
95 |
4500 |
15000 |
4000-15000 |
0-4000 |
0,2% FS |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 55 |
132 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2% FS |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 60 |
143 |
382 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-12000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 90 |
215 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-12000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 110 |
263 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-12000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 132 |
315 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-12000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 160 |
382 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-12000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 200 |
477 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-12000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 250 |
597 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-10000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 300 |
716 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
4000-10000 |
0-4000 |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 350 |
836 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio. |
Soporte postventa |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 400 |
955 |
4000 |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio. |
Soporte postventa |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
| 8. Entrega y soporte postventa |
Servicios de entrega |
1) Modelos estándar: Se envía en un plazo de 90 días (incluidas pruebas previas a la entrega para garantizar una instalación rápida a la llegada). |
2) Modelos personalizados: Entrega en 90-120 días, cubriendo logística internacional y distribución a las principales regiones del mundo, incluidas Europa, América, Sudeste Asiático y Oriente Medio (opciones de transporte marítimo/terrestre disponibles, incluido embalaje seguro y tratamiento a prueba de humedad y óxido). |
3) Servicios de apoyo: Proporcionamos documentos completos de certificación CE e ISO y certificados de origen, y un especialista en logística dedicado hará un seguimiento durante todo el proceso para ayudar con el despacho de aduanas y garantizar la entrega segura y oportuna de equipos grandes en el sitio. |
Soporte postventa |
1) Compromiso de garantía: Garantía de 1 año en componentes principales (dinamómetro, brida de par), mantenimiento de por vida; servicios gratuitos de solución de problemas y reparación durante el período de garantía, excluyendo daños causados por error humano. |
2) Soporte técnico: Servicio bilingüe (inglés y chino) 24/7, tiempo de respuesta ≤ 4 horas |
3) Servicios de instalación, puesta en marcha y capacitación: El usuario es responsable de la instalación básica en el sitio. Seelong enviará dos técnicos profesionales para brindar orientación en el sitio (incluida la colocación y calibración del equipo, y las especificaciones de conexión de tuberías/líneas); la puesta en marcha del equipo será manejada completamente por nosotros (incluidas las pruebas de encendido, la calibración de parámetros y las pruebas de enlace del sistema); se proporcionarán 3 días de capacitación profesional gratuita (que cubrirá la operación del equipo, la configuración de parámetros, el mantenimiento diario y la solución de problemas) para garantizar que los operadores dominen el uso de equipos a gran escala.
4) Servicio remoto: Admite depuración remota a través de computadora, actualizaciones de sistema y guía de configuración de soluciones modulares, resolviendo rápidamente problemas técnicos durante el uso y minimizando las pérdidas por tiempo de inactividad.
9. Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
A: Admitimos pedidos de prueba pequeños de 1 unidad para productos en stock.
P: ¿Cómo puedo aprender más sobre los productos?
A: Por favor, deje su correo electrónico y le enviaremos nuestro catálogo electrónico.
P: ¿Cuál es su plazo de pago?
A: Normalmente 30% de depósito T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega para mis pedidos?
A: El ciclo de producción de los dinamómetros es de 6-8 semanas, el ciclo de producción de los sensores es de 2-3 semanas, para otros productos, contáctenos.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
A: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo visitar su fábrica?
A: Claro, siempre es bienvenido a visitarnos.10. Nuestros certificados
