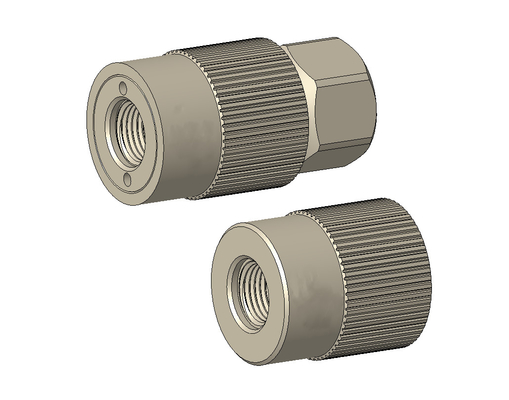

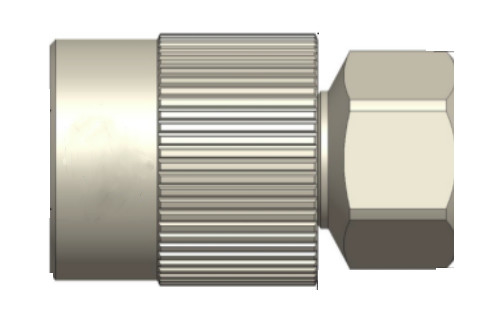

TF240 Serie de acero inoxidable roscado y aleación de aluminio tipo de tornillo de mano acoplamiento de conexión rápida
Se trata de la TF240.conector rápidoadopta el bloqueo por tornillo, que se utiliza principalmente para pruebas manuales.Puede realizar la prueba de presión y estanqueidad del aire de las piezas roscadas externas, así como operaciones funcionales como llenar, enchufar y vaciar.

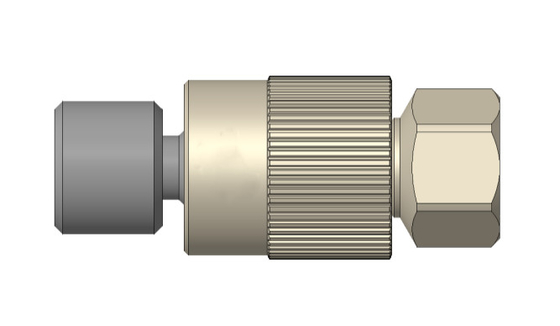

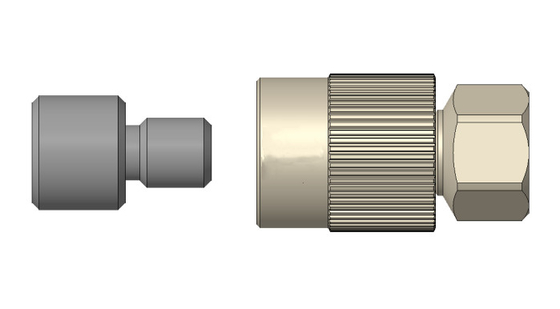

Enrosque el conector suavemente manualmente en el hilo externo a ensayar hasta que el sello interno del anillo O tenga una compresión adecuada.Todo el proceso de conexión no necesita la ayuda de herramientas y accesorios de sellado, apriete suavemente con una mano para completar el sellado.
Debido a su estructura sencilla y al autobloqueo por hilo después del sellado, los conectores de la serie TF240 son más duraderos, estables y confiables, y tienen bajos costos de mantenimiento en el período posterior.
Los conectores rápidos de la serie TF240 se utilizan a menudo para el sellado externo del hilo y también se pueden usar como conector con entrada media para pruebas de presión y operaciones de llenado.
TF240 Ventajas del conector rápido
1) el El sellado rápido se puede lograr apretando suavemente con una mano.
2) elEs una estructura simple, estable y confiable.
3) elSólo un sello frontal, fácil de reemplazar.
4) el Bajo costo de entrada de prueba, bajo costo de mantenimiento en el período posterior.
TF240Parámetros técnicos de la serie
| Interfaz aplicable |
El hilo externo: incluido el hilo métrico, el hilo de tubería, el hilo de tubería cónica y el hilo de tubería cónica estándar estadounidense |
| Material del cuerpo |
Acero inoxidable resistente a la corrosión y aleación de aluminio, otros materiales también se pueden seleccionar según las necesidades del cliente |
| Materiales de sello |
El sello principal está hecho decaucho de nitrilo(NBR) por defecto, y otros materiales se pueden seleccionar de acuerdo con los requisitos del cliente |
| Medios aplicables |
Fluido o gas regular no corrosivo |
| Modo de funcionamiento |
Apretamiento de la mano |
| Presión de funcionamiento |
0-50 bar |
| Temperatura de funcionamiento |
-15 °C-+100°C |
| Tasa de fuga* |
10-4 años¿Qué es eso?3/s |
* Esta es la tasa de fuga mínimade lasElProductos estándarPodemos proveer dispositivos cona) eluna tasa de fuga más baja a la demanda; esto depende de las especificaciones detalladas proporcionadas por el cliente (método de ensayo,temperatura de ensayo y presión de ensayo) y la calidad de la muestra proporcionada por el cliente (i. es decir, el tratamiento superficial de la superficie de sellado, rugosidad y tolerancias dimensionales).
TF240Dimensiones de la serie(unidad: mm)
| Número del cuerpo |
Agujero de fluido B1 |
D1 |
- ¿ Qué?1 |
- ¿ Qué? |
A/F |
| 1 |
G1/8¿Qué quieres decir? |
22 |
25 |
36 |
17 |
| 2 |
G1/4¿Qué quieres decir? |
27 |
26 |
40 |
19 |
| 3 |
G.3/8¿Qué quieres decir? |
32 |
28 |
42 |
24 |
| 4 |
G1/2¿Qué quieres decir? |
37 |
32 |
50 |
30 |
| 5 |
G.3/4¿Qué quieres decir? |
44 |
34 |
52 |
36 |
| 6 |
G.1¿Qué quieres decir? |
52 |
40 |
60 |
41
|
TF240Aplicación en serie
1.Industria de pruebas de motores
2.Industria de pruebas de nuevas energías
3Pruebas con instrumentos
4Industria de refrigeración y aire acondicionado
5. gas, líquido de llenado rápido
6- Sello rápido industrial general
