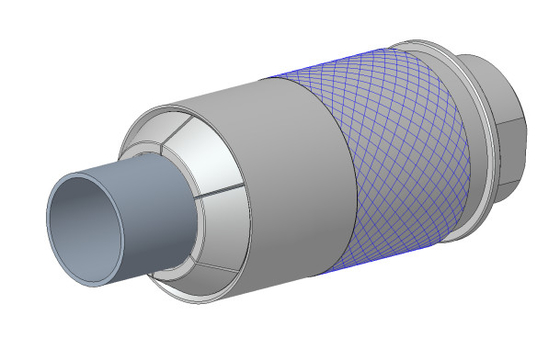

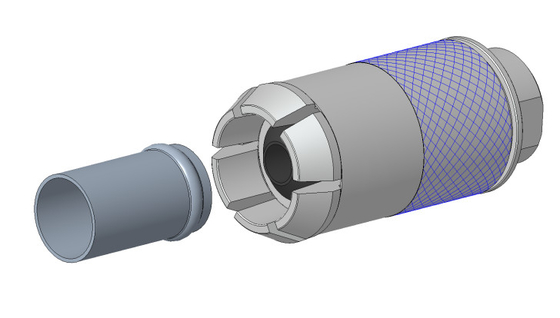

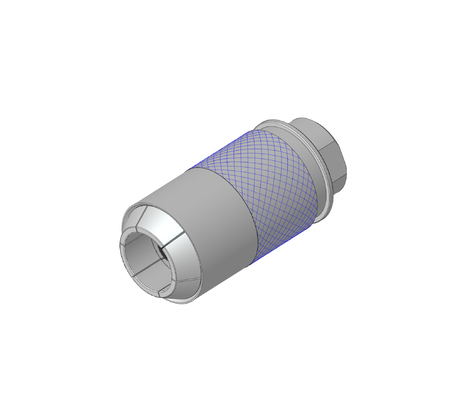

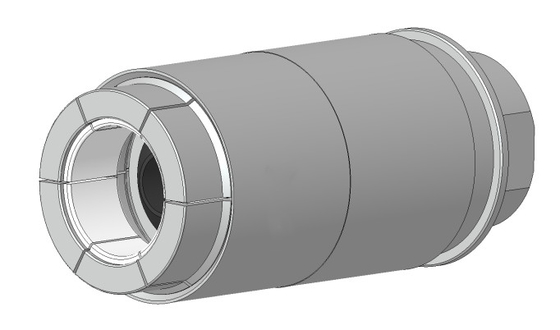

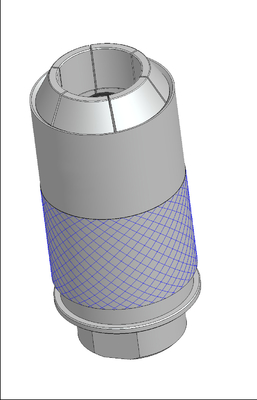

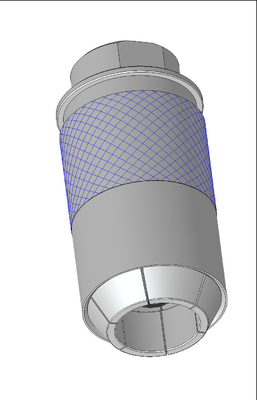

Tipo de abrazadera de manga Conector rápido TF530
TF530serie rápidaconectoradoptael cuelloLa manivela, que se utiliza principalmente para pruebas manuales, puede realizar la presión yPrueba de estanqueidad al airecon un contenido de aluminio superior o igual a 0,25% en pesoel orificio del tubolas operaciones de recolección de agua, así como las operaciones funcionales tales como el llenado, el tapado y el vaciado.Por ejemplo, la brida de sellado, el encendido, la reducción del diámetro y el tubo de escama de pescado y otros orificios de formación de tuberías.
TF530serieconector rápido, estructura compacta, fácil de operar, segura y fiable.La conexiónel sellopuede ser fácilmentelogradoempujando y tirando con una mano.
Además de proporcionar conectores con estructura convencional, también podemos instalar un mecanismo anti-deslizamiento en la cola de acuerdo con las necesidades del cliente.El diseño exclusivo anti-deslizamiento puede evitar que la conexión se desconecte anormalmente durante el ensayo debido a la vibración excesiva de las piezas a ensayar o al mal funcionamiento del cliente., lo que resulta en peligro.
TF530 Ventajas del conector rápido
1) elUn conector puede satisfacer los requisitos de conexión de una variedad de extremos de tubería formados, reduciendo los costos para los clientes.
2) elDiseño único de conexión de alineación automática, sin ajuste, se puede operar con una sola mano, mejorar la eficiencia de la conexión de prueba.
3) el El proceso único en la superficie de laCubiertashace que sea más conveniente de operar.
4) elAcoplamiento axial, dirección del flujo lineal, para reducir la caída de presión, para garantizar la máxima eficiencia del sistema de tuberías.
5) Las demásEn el estado de acoplamiento, puede soportar un cierto pulso de presión.
6) el Diseño compacto, estructura compacta, para ahorrar espacio para los clientes en la mayor medida.
7) elSello final, fácil de reemplazar, fácil de mantener.
TF530Parámetros técnicos de la serie
| Interfaz aplicable |
De forma especialel orificio del tubo: por ejemplo, tubos de brida, tubos de flaring, tubos de diámetro reductor y tubos de escamas de peces |
| Material del cuerpo |
Acero inoxidable resistente a la corrosión, también se pueden seleccionar otros materiales según las necesidades del cliente |
| Materiales de sello |
El sello principal está hecho decaucho de nitrilo(NBR) por defecto, y otros materiales se pueden seleccionar de acuerdo con los requisitos del cliente |
| Medios aplicables |
Fluido regular oGas no corrosivo |
| Modo de funcionamiento |
¿Qué es?- ¿ Qué?tipo de abrazadera |
| Presión de funcionamiento |
0-50 bar |
| Temperatura de funcionamiento |
-15 °C-+100°C |
| Tasa de fuga* |
10-4 años¿Qué es eso?3/s |
* Esta es la tasa de fuga mínimade lasElProductos estándarPodemos proveer dispositivos cona) eluna tasa de fuga más baja a la demanda; esto depende de las especificaciones detalladas proporcionadas por el cliente (método de ensayo,temperatura de ensayo y presión de ensayo) y la calidad de la muestra proporcionada por el cliente (i. es decir, el tratamiento superficial de la superficie de sellado, rugosidad y tolerancias dimensionales).
TF530Dimensiones de la serie(unidad: mm)
| Número del cuerpo |
Agujero de fluido B1 |
D1 |
D2 |
L1 |
A/F |
- ¿ Qué? |
| 1 |
G1/8¿Qué quieres decir? |
22 |
14 |
74 |
13 |
Según el tamaño de la muestra |
| 2 |
G1/8¿Qué quieres decir? |
25 |
17 |
74 |
15 |
Según el tamaño de la muestra |
| 3 |
G1/4¿Qué quieres decir? |
30 |
22 |
74 |
19 |
Según el tamaño de la muestra |
| 4 |
G3/8¿Qué quieres decir? |
35 |
27 |
78 |
24 |
Según el tamaño de la muestra |
| 5 |
G1/2¿Qué quieres decir? |
40 |
30 |
78 |
27 |
Según el tamaño de la muestra |
| 6 |
G3/4¿Qué quieres decir? |
45 |
33 |
90 |
30 |
Según el tamaño de la muestra |
| 7 |
G3/4¿Qué quieres decir? |
50 |
37 |
90 |
32 |
Según el tamaño de la muestra |
| 8 |
G3/4¿Qué quieres decir? |
55 |
40 |
90 |
36 |
Según el tamaño de la muestra |
| 9 |
G.1¿Qué quieres decir? |
60 |
45 |
90 |
41 |
Según el tamaño de la muestra |
TF530Aplicación en serie
1.Industria de pruebas de motores
2.Industria de pruebas de nuevas energías
3Pruebas con instrumentos
4Industria de refrigeración y aire acondicionado
5. gas, líquido de llenado rápido
6Proceso general de sellado rápido industrial
