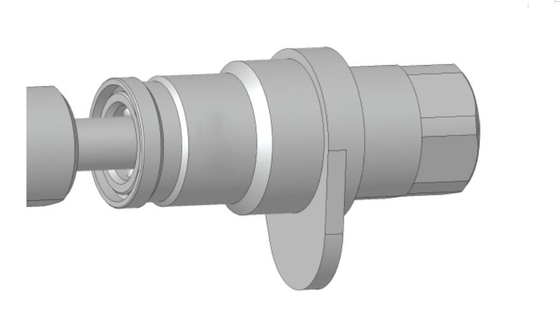

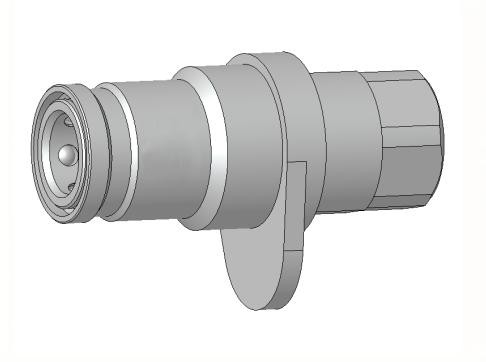

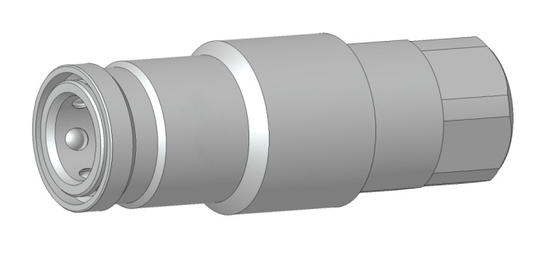

Tipo de acoplamiento de conexión rápida de acero inoxidable de manga de acero de la serie TF531 (especial para puerto de tubería de combustible)

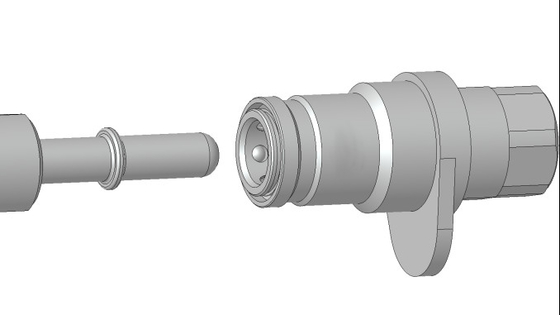

El conector rápido de la serie TF531 adopta un bloqueo de bola de acero con manga, que se utiliza principalmente para pruebas manuales.Bloqueo de bolas de acero, estructura compacta, fácil de operar, seguro y fiable, la conexión marSe puede lograr fácilmente conempujar con una sola manoely tiraEl cuerpo principal está hecho de acero inoxidable de alta resistencia, lo que hace que el conector sea más duradero.Podemos proporcionar un conector rápido cuya manga con placa de empuje lateral.
TF531 Ventajas del conector rápido
1) elReducir los daños causados por la inserción y extracción frecuentes del hilo.
2) elSello de conexión instantáneo, alta eficiencia de conexión, adecuado para ensayos de alta frecuencia y gran número de ensayos de inserción y extracción repetidos.
3) elEl diseño único de la abrazadera de hilo, sin la ayuda de herramientas, presionando el mango puede realizar la conexión instantánea de sellado del hilo.
4) elEs único.Presión de la manijay diseño de sellado, incluso si la presión cambia constantemente, puede bloquear firmemente el conector para garantizar la fiabilidad de la conexión.
5) Las demásEl diseño delmanija de presiónes ergonómico y la operación es más conveniente.El sello es sencillo de reemplazar y fácil de mantener.
TF531 Parámetros técnicos de la serie
| Interfaz aplicable |
Puerto de conducción de combustible (conforme a la norma SAE J2044) |
| Material del cuerpo |
Acero inoxidable resistente a la corrosión de alta resistencia, otros materiales también se pueden seleccionar según las necesidades del cliente |
| Materiales de sello |
El caucho fluorado (FKM) se utiliza como sello principal por defecto, y otros materiales se pueden seleccionar según las necesidades del cliente |
| Medios aplicables |
Aceites combustibles, como la gasolina, el diesel, el queroseno, etc. |
| Modo de funcionamiento |
CubiertasTipo de bola de acero |
| Presión de funcionamiento |
0-25Barras |
| Temperatura de funcionamiento |
-15 °C-+100°C |
| Tasa de fuga* |
10-4 años¿Qué es eso?3/s |
* Esta es la tasa de fuga mínimade lasElProductos estándarPodemos proveer dispositivos cona) eluna tasa de fuga más baja a la demanda; esto depende de las especificaciones detalladas proporcionadas por el cliente (método de ensayo,temperatura de ensayo y presión de ensayo) y la calidad de la muestra proporcionada por el cliente (i. es decir, el tratamiento superficial de la superficie de sellado, rugosidad y tolerancias dimensionales).
TF531 Dimensiones de la serie(unidad: mm)
| ProductoM.el ojo |
Diámetro del sello A |
B. El trabajo |
C. Las |
D |
Número del cuerpo |
Agujero de fluido B1 |
Modelo concierreVálvula |
| TF531- Y0630 |
6.3 |
8.75 ± 0.15 |
20.91 ± 0.25 |
1.57 |
1 |
G 1/8¿Qué quieres decir? |
Título de los productos-Y0630V |
| Título de los productos- Y0789 |
7.89 |
10.98 ± 0.15 |
21.12 ± 0.25 |
1.57 |
1 |
G 1/8¿Qué quieres decir? |
Título de los productos- Y0789V |
| Título de los productos- Y0949 |
9.49 |
12.94 ± 0.21 |
21.12 ± 0.25 |
1.57 |
2 |
G 1/8¿Qué quieres decir? |
Título de los productos-Y0949V |
| Título de los productos- Y0989 |
9.89 |
13.42 ± 0.21 |
24.74 ± 0.25 |
2.34 |
2 |
G 1/8¿Qué quieres decir? |
Título de los productos- Y0989V |
| Título de los productos- Y1180 |
11.8 |
16.51 ± 0.25 |
26.62 ± 0.5 |
2.34 |
3 |
G 1/4¿Qué quieres decir? |
Título de los productos- Y1180V |
| Título de los productos- Y1261 |
12.61 |
16.51 ± 0.25 |
26.62 ± 0.5 |
2.34 |
3 |
G 1/4¿Qué quieres decir? |
Título de los productos- Y1261V |
| Título de los productos- Y1582 |
15.82 |
19.18 ± 0.25 |
26.62 ± 0.5 |
2.34 |
4 |
G 3/8¿Qué quieres decir? |
Título de los productos- Y1582V |
| Título de los productos- Y1890 |
18.9 |
22.33 ± 0.25 |
26.62 ± 0.5 |
2.34 |
4 |
G 3/8¿Qué quieres decir? |
Título de los productos- Y1890V |
| Título de los productos- Y2270 |
22.7 |
25.7 ± 0.5 |
29.5 ± 0.5 |
2.34 |
5 |
G 1/2¿Qué quieres decir? |
Título de los productos- Y2270V |
| Título de los productos- Y2550 |
25.5 |
28.2 ± 0.5 |
29.5 ± 0.5 |
2.34 |
6 |
G 3/4¿Qué quieres decir? |
Título de los productos-Y2550V |
| Título de los productos- Y2842 |
28.42 |
32.3 ± 0.5 |
42.5 ± 0.5 |
2.34 |
6 |
G 3/4¿Qué quieres decir? |
Título de los productos- Y2842V |

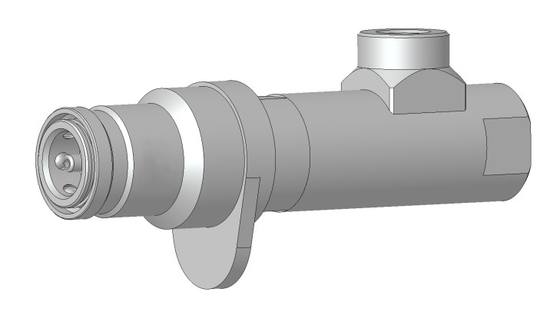

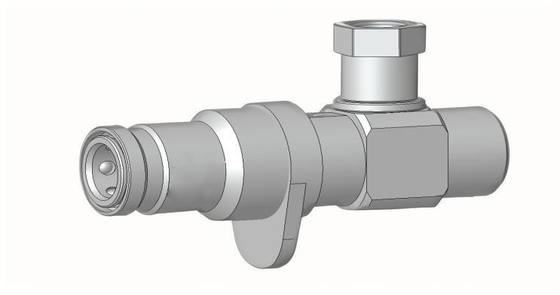

TFEl conector de la serie 531V tiene incorporada una válvula de globo unidireccional, con una presión máxima de 50 bar.

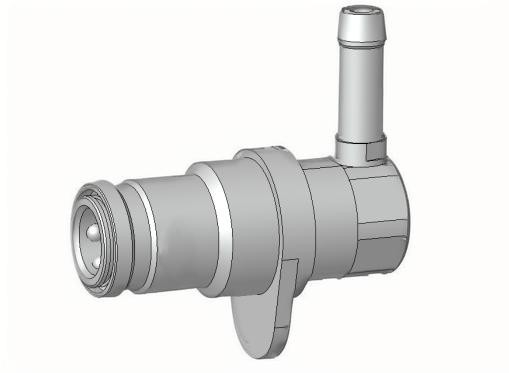

Si hay algún requisito de retroceso después de la prueba, póngase en contacto con nuestro ingeniero de ventas y pida el conector rápido TF531 con función de retroceso como se muestra a continuación.
TF531 Aplicación en serie
1.Industria de pruebas de motores
2.Industria de pruebas de nuevas energías
3Pruebas con instrumentos
4Industria de refrigeración y aire acondicionado
5. gas, líquido de llenado rápido
6- Sello rápido industrial general
