El banco de ensayo del rodamiento está compuesto por los siguientes equipos: sistema de lecho de la máquina, unidad de accionamiento del servomotor, sistema de carga de ensayo, sistema de circulación del aceite lubricante del rodamiento,Instrumentos de ensayo y sistemas eléctricos y de control.
2) Protección contra fugas: protección contra fugas de tipo corriente, IΔn ≤ 30mA, tiempo de funcionamiento ≤ 0,1 s, capacidad 10A.
3) Gobernador: Equipado con un regulador de velocidad del motor de CA, para proporcionar una potencia ajustable al motor.
4) Recolector de datos: Un recolector de datos está configurado para recopilar datos experimentales.
5) Mecanismo experimental: incluido el diámetro nominal del rodamiento, el tramo, el tipo de rodamiento, el asiento móvil del rodamiento, el dispositivo de carga radial del rodamiento, etc.
6) Sensores: están equipados con múltiples sensores, incluidos el sensor de carga radial del rodamiento, el sensor de carga radial total, el sensor de carga axial total, el sensor de carga axial del rodamiento izquierdo y derecho, etc.para medir el rendimiento de los rodamientos bajo diferentes cargas.
SYJ-d20-60 10000 rpm Parámetros técnicos del banco de ensayo de rodamientos
| Indicadores técnicos |
Los valores |
| Número de rodamientos ensayados simultáneamente |
2 |
| Diámetro interno del rodamiento de ensayo |
Frente de la línea de la línea de la línea de la línea |
| Diámetro exterior del rodamiento de ensayo |
Se aplicarán las siguientes medidas: |
| Carga máxima de ensayo axial |
0-50 kN, precisión ± 3% (cada conjunto de rodamientos puede cargarse de acuerdo con el kilometraje) |
| Carga de ensayo radial máxima |
0-100 kN, precisión ±3% (cada conjunto de rodamientos, carga estática, carga es ajustable) |
| Velocidad máxima |
100-10000 r/min (la velocidad es ajustable), control de circuito cerrado, precisión de control ±2% |
| Modo de carga |
Modo de ajuste automático o manual, modo de espectro de carga preprogramado, modo de velocidad |
| Rodamientos auxiliares |
Lubricación forzada con aceite fino
|
SYJ-d20-60 10000 rpm Banco de ensayo de rodamientos Principales componentes

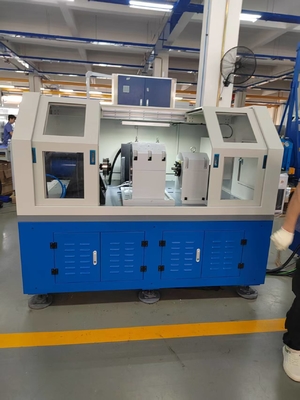

La máquina de ensayo de vida útil de los rodamientos SYJ-d20-60 consta principalmente de un lecho, un cuerpo de ensayo, un sistema de accionamiento, un sistema de carga, un sistema de lubricación, un sistema de enfriamiento por aire, un sistema de control eléctrico y un software,como se muestra en la Figura 1.
Figura 1 (Configuración general del banco de ensayo del rodamiento ferroviario)
1) elMatriz
ElMatriz, considerado como la base del banco de ensayo de rodamientos ferroviarios, está hecho de hierro dúctil, que puede garantizar la estabilidad del banco de ensayo en rotación de alta velocidad y operación de gran carga.

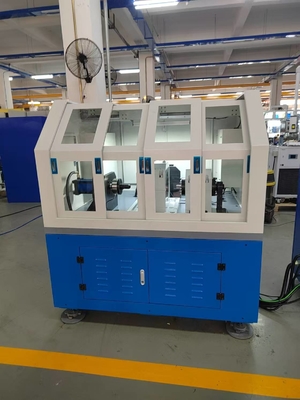

2) elCuerpo del banco de ensayo
Elcuerpo del banco de ensayoLa estructura de los cojinetes es la clave de la tecnología de los cojinetes.cuerpo del banco de ensayoConsiste en un dispositivo de carga, un sistema de eje de ensayo, un rodamiento de ensayo, un mecanismo de carga, etc.
Figura 2
Prueba de herramientas de rodamientos
3) elSistema de transmisión
El motor motriz adopta un servomotor, que adopta el control de la velocidad en circuito cerrado. El motor transmite la velocidad y el par al husillo de prueba.y la curva de las características del motor es la siguiente:.
Se cumplen las características del ensayo: rango de velocidad de control del motor 100 ± 2000 rpm.
Curva de las características del servomotor
4) elSistema de carga

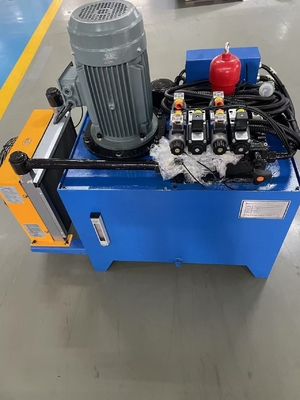

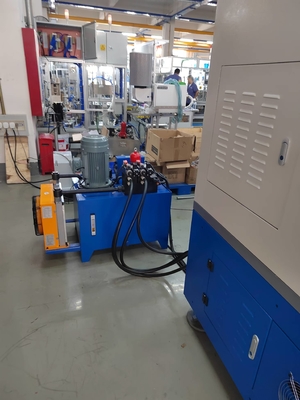

El sistema de carga adopta un modo de circuito cerrado de servoválvula hidráulica. El sistema de carga hidráulica se colocará fuera del cuerpo del banco de pruebas, lo que es conveniente para el mantenimiento y la disipación de calor.El sistema de carga hidráulica es una parte importante del sistema de carga servo de circuito cerrado electrohidráulico.
5) Las demásSistema de lubricación
El sistema de lubricación es el sistema de lubricación de los rodamientos del equipo.el sistema de lubricación debe estar equipado con bombas de aceite de suministro y de retorno.
6) elSistema de control y piezas eléctricas

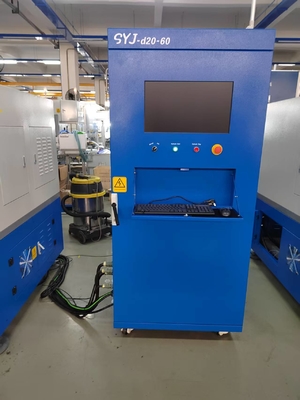

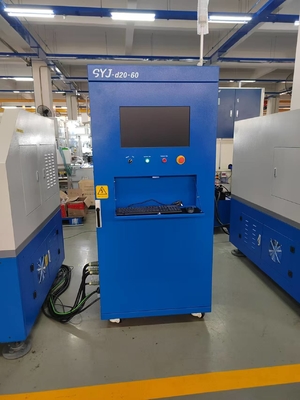

El sistema de control consta de un controlador programable Omron, un terminal de control programable, una unidad de transmisión de conversión de frecuencia, varios sensores (temperatura, velocidad, presión,Unidades de adquisición de vibración, motores, etc.
7) elSistema de refrigeración por aire
El ventilador de flujo axial utiliza el ventilador de flujo axial de ruido ultra bajo producido por Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volumen de aire de 15800 m3/h, una velocidad del viento de 10 m/s,y una velocidad de suministro de aire controlada.
SYJ-d20-60 10000 rpm Banco de ensayo de rodamientos Áreas de aplicación
Abarca la fabricación de rodamientos y las industrias con altos requisitos de fiabilidad de los rodamientos: producción de rodamientos (I+D, inspección de calidad), automóviles (rodillos de cubo de ruedas/rodillos de caja de cambios),Aeronavegación (rodamientos de motores), transporte ferroviario (rodamientos de conjuntos de ruedas), maquinaria de construcción (rodamientos de carga pesada), energía eólica (rodamientos de husillo), máquinas herramienta de precisión (rodamientos de husillo), etc.
