Áreas de aplicación Descripción del producto

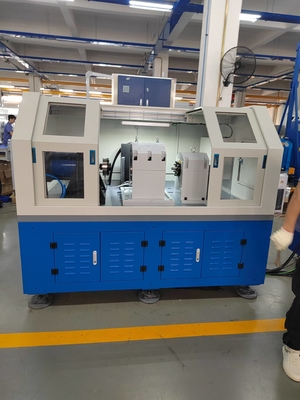

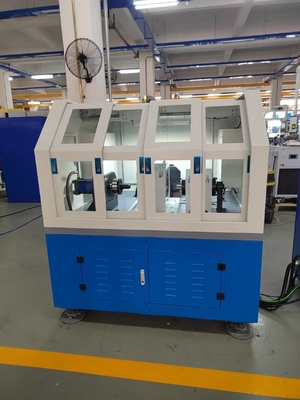

Un pequeño banco de pruebas de rodamientos de alta velocidad se utiliza para probar rodamientos a altas temperaturas (temperatura ambiente) y altas velocidades. Esta máquina de prueba tiene dos modos de control: manual y control automático programado por computadora. En el modo de funcionamiento de control automático de la computadora, la máquina de prueba puede realizar pruebas de alta velocidad en rodamientos de acuerdo con el espectro de carga establecido. La computadora recopila y almacena automáticamente los datos de prueba, y puede determinar automáticamente la falla de los rodamientos y detener la máquina en función de los parámetros de falla establecidos.
El banco de pruebas de rodamientos consta de los siguientes equipos: Sistema de bancada, Unidad de accionamiento de servomotor, Sistema de carga de prueba, Sistema de circulación de aceite lubricante para rodamientos, Herramientas de prueba y Sistemas eléctricos y de control.
Componentes principales del banco de pruebas de rodamientos SYJ-d60-120
La máquina de prueba de vida útil de rodamientos SYJ-d60-120 consta principalmente de una bancada, un cuerpo de prueba, un sistema de accionamiento, un sistema de carga, un sistema de lubricación, un sistema de refrigeración por aire sistema, un sistema de control eléctrico y software, como se muestra en la Figura 1.
Figura 1 (Configuración general del banco de pruebas de rodamientos ferroviarios)
1) Matriz
El Matriz, considerada como la base del banco de pruebas de rodamientos ferroviarios, está hecha de hierro dúctil, lo que puede garantizar la estabilidad del banco de pruebas en rotación a alta velocidad y operación con carga pesada.
2) Cuerpo del banco de pruebas

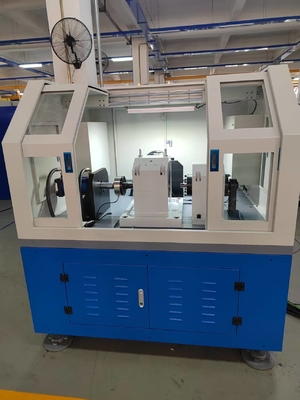

El cuerpo del banco de pruebas es la parte central del banco de pruebas de rodamientos ferroviarios, y su estructura es la clave de la tecnología del banco de pruebas de rodamientos ferroviarios. El cuerpo del banco de pruebas consta de un dispositivo de carga, un sistema de eje de prueba, un rodamiento de prueba, un mecanismo de carga, etc.
Figura 2
Herramientas de prueba de rodamientos
3) Sistema de accionamiento
El motor de accionamiento adopta un servomotor, que adopta un control de bucle cerrado de velocidad. El motor transmite velocidad y par al husillo de prueba. La potencia del motor es de 37 kW, y la curva característica del motor es la siguiente.
Cumple con las características de la prueba: Rango de velocidad de control del motor 100～±2000 rpm.
Curva característica del servomotor
4) Sistema de carga

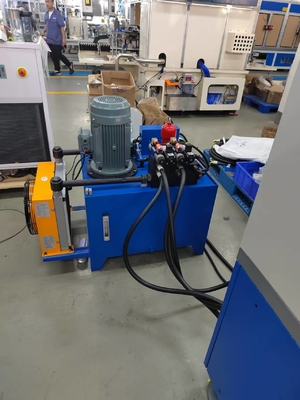

El sistema de carga adopta un modo de bucle cerrado de servoválvula hidráulica. El sistema de carga hidráulica se colocará fuera del cuerpo del banco de pruebas, lo que es conveniente para el mantenimiento y la disipación de calor. El sistema de carga hidráulica es una parte importante del sistema de carga servo de bucle cerrado electrohidráulico.
5) Sistema de lubricación
El sistema de lubricación es el sistema de lubricación de rodamientos del equipo. Para cumplir con los requisitos de lubricación de los rodamientos del equipo, el sistema de lubricación debe estar equipado con bombas de suministro y retorno de aceite.
6) Sistema de control y partes eléctricas

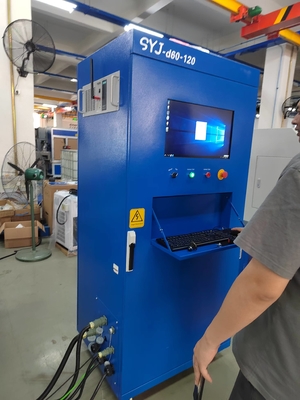

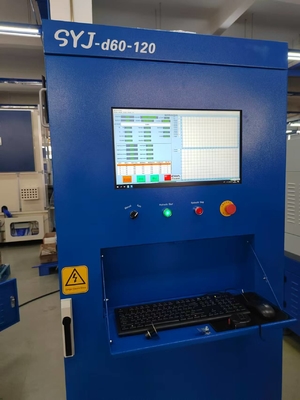

El sistema de control consta de un controlador programable Omron, un terminal de control programable, una unidad de accionamiento de conversión de frecuencia, varias unidades de adquisición de sensores (temperatura, velocidad, presión, vibración), motores, etc.
7) Sistema de refrigeración por aire
El ventilador de flujo axial utiliza el ventilador de flujo axial de ruido ultrabajo producido por Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volumen de aire de 15800 m3/h, una velocidad del viento de 10 m/s y una velocidad de suministro de aire controlada.
Parámetros técnicos del banco de pruebas de rodamientos SYJ-d60-120 5000 rpm
| Indicadores técnicos |
Valores |
| Diámetro interior del rodamiento de prueba |
φ60 mm - φ120 mm |
| Carga de prueba axial máxima |
0 - 200 kN, precisión ±3% (cada juego de rodamientos se puede cargar de acuerdo con el kilometraje) |
| Carga de prueba radial máxima |
0 - 300 kN, precisión ±3% (cada juego de rodamientos, carga estática, la carga es ajustable) |
| Velocidad máxima |
0-5000 r/min (la velocidad es ajustable), control de bucle cerrado, precisión de control ±2% |
| Modo de carga |
Modo de ajuste automático o manual, modo de espectro de carga preprogramado, modo de velocidad |
| Rodamientos auxiliares |
Lubricación forzada con aceite fino |
Áreas de aplicación Características
1) Requisitos de energía: La fuente de alimentación de entrada es monofásica de tres hilos AC220V±10% 50Hz.
2) Protección contra fugas: protección contra fugas de tipo corriente, IΔn ≤30mA, tiempo de funcionamiento ≤0,1 s, capacidad 10A.
3) Regulador: Equipado con un regulador de motor de velocidad de CA, para proporcionar energía ajustable al motor.
4) Recopilador de datos: Se configura un recopilador de datos para recopilar datos experimentales.
5) Mecanismo experimental: Incluye diámetro nominal del rodamiento, vano, tipo de rodamiento, asiento de rodamiento móvil, dispositivo de carga radial del rodamiento, etc.
6) Sensores: Equipado con múltiples sensores, incluido el sensor de carga radial del rodamiento, el sensor de carga radial total, el sensor de carga axial total, el sensor de carga axial del rodamiento izquierdo y derecho, etc., para medir el rendimiento del rodamiento bajo diferentes cargas.Banco de pruebas de rodamientos SYJ-d60-120 5000 rpm
Áreas de aplicación Cubre la fabricación de rodamientos y las industrias con altos requisitos de confiabilidad de los rodamientos: producción de rodamientos (I+D, inspección de calidad), automóviles (rodamientos de cubo/caja de cambios), aeroespacial (rodamientos de motor), transporte ferroviario (rodamientos de juego de ruedas), maquinaria de construcción (rodamientos de carga pesada), energía eólica (rodamientos de husillo), máquinas herramienta de precisión (rodamientos de husillo), etc.
Perfil de la empresa
Seelong Intelligent Technology (Luoyang) Co., Ltd. es una empresa de alta tecnología especializada en medición, control, diseño, fabricación y servicios de venta de equipos para sistemas de ingeniería de energía en diversos campos como la aeroespacial, la automotriz y la nueva energía; La empresa está ubicada en la hermosa ciudad de peonías de Luoyang.
Seelong se especializa en la investigación y el desarrollo, la producción y el servicio de equipos de prueba para motores de nueva energía, sistemas de energía híbrida, motores, transmisiones y más.
Nuestros productos principales incluyen dinamómetros eléctricos, sistemas de medición y control, fuentes de alimentación de CC y sistemas de garantía de condiciones de trabajo. Seelong tiene un sistema completo de ventas y servicio, que se adhiere a la filosofía empresarial de p roporcion andof ina calidad s ervicios para y obrevivir y m antener en r enovación para desarrollo, y proporcionando a los usuarios varios tipos de soluciones de medición y control de ingeniería de energía en varios campos.La avanzada filosofía de diseño de Seelong y la rica experiencia en la industria le dan a la empresa una Ventajas por delante de los competidores en la misma industria, y los productos de la empresa pueden satisfacer mejor la demanda real del mercado. Seelong es valiente en la innovación. Si bien valora sus propios avances y desarrollo tecnológicos, ha establecido relaciones de cooperación a largo plazo y en profundidad con múltiples instituciones de investigación nacionales como la Universidad de Tsinghua y la Universidad de Shandong. Ha pasado la certificación CE, la certificación del sistema de calidad ISO9001, la certificación empresarial de nivel AAA, ha obtenido más de diez patentes de invención y dos derechos de autor de software. Ha proporcionado equipos y servicios profesionales a más de cien usuarios tanto a nivel nacional como internacional, La empresa se ha ganado la confianza de los clientes nacionales y extranjeros con sus productos rentables y servicios de alta calidad, y ha establecido una asociación estratégica de beneficio mutuo a largo plazo.Todos los empleados de Seelong Intelligent Technology (Luoyang) Co., Ltd. dan una calurosa bienvenida a la cooperación sincera de clientes nacionales y extranjeros, y trabajan juntos por el futuro y el desarrollo común.Certificados de la empresa
Embalaje y envíoPreguntas frecuentesP: ¿Cuál es la cantidad mínima de pedido para nuestra cooperación?
R: Apoyamos pedidos de prueba pequeños de 1 pieza para productos en stock.
P: ¿Cómo puedo obtener más información sobre los productos?
R: Por favor, deje su correo electrónico y le enviaremos su libro de muestra electrónico.
P: ¿Cuál es su plazo de pago?
R: Normalmente 40% de depósito T/T, pago completo antes del envío.
P: ¿Cuál es el plazo de entrega de mis pedidos?
R: El ciclo de producción de los dinamómetros es de 6 a 8 semanas, el ciclo de producción de los sensores es de 2 a 3 semanas, para otros productos, póngase en contacto con nosotros.
P: ¿Cómo obtenemos la solución general del banco de pruebas?
R: Déjenos su correo electrónico, nuestro personal técnico se comunicará con usted sobre el plan detallado.
P: ¿Puedo visitar su fábrica?
R: Claro, siempre es bienvenido a visitarnos.
