Banco de pruebas de rodamientos SYJ-d120-200 2000rpm Descripción del producto
SYJ-d120-200 Banco de pruebas de rodamientos a 2000 rpm puede simular condiciones de uso reales para realizar pruebas de vida útil de rodamientos en diferentes condiciones de trabajo (como diferentes velocidades, cargas axiales y radiales, temperaturas, grasa lubricante, etc.), y puede registrar con precisión múltiples parámetros técnicos importantes como la velocidad del rodamiento, la temperatura del rodamiento, la vibración, la carga, etc. para analizar el rendimiento del rodamiento.
Componentes principales del banco de pruebas de rodamientos SYJ-d120-200
S El banco de pruebas de rodamientos SYJ-d120-200 consta principalmente de una bancada, un cuerpo de prueba, un sistema de accionamiento, un sistema de carga, un sistema de lubricación, un sistema de refrigeración por aire, un sistema de control eléctrico y software, como se muestra en la Figura 1.
Figura 1 (Configuración general del banco de pruebas de rodamientos ferroviarios)
1) Matriz
El Matriz, considerada como la base del banco de pruebas de rodamientos ferroviarios, está hecha de fundición dúctil, lo que puede garantizar la estabilidad del banco de pruebas en rotación a alta velocidad y operación con carga pesada.
Industria automotrizCuerpo del banco de pruebas

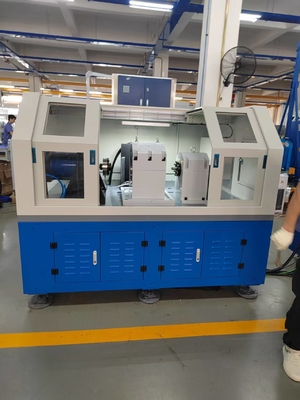

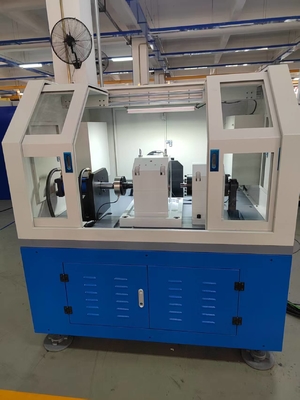

El cuerpo del banco de pruebas es la parte central del banco de pruebas de rodamientos ferroviarios, y su estructura es la clave de la tecnología del banco de pruebas de rodamientos ferroviarios. El cuerpo del banco de pruebas consta de un dispositivo de carga, un sistema de eje de prueba, un rodamiento de prueba, un mecanismo de carga, etc.
Figura 2
Herramientas de rodamiento de prueba
AeroespacialSistema de accionamiento
El motor de accionamiento adopta un servomotor, que adopta un control de bucle cerrado de velocidad. El motor transmite velocidad y par al husillo de prueba. La potencia del motor es de 37kW, y la curva característica del motor es la siguiente.
Cumple con las características de la prueba: Rango de velocidad de control del motor 100～±2000 rpm.
Curva característica del servomotor
Tránsito ferroviarioSistema de carga

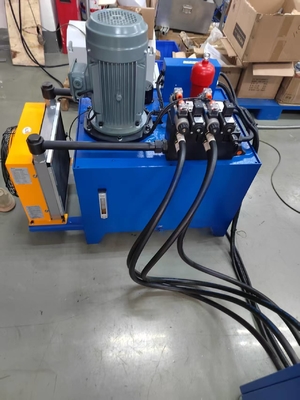

El sistema de carga adopta un modo de bucle cerrado de servoválvula hidráulica. El sistema de carga hidráulica se colocará fuera del cuerpo del banco de pruebas, lo que es conveniente para el mantenimiento y la disipación de calor. El sistema de carga hidráulica es una parte importante del sistema de carga servo de bucle cerrado electrohidráulico.
Maquinaria de construcciónSistema de lubricación
El sistema de lubricación es el sistema de lubricación de rodamientos del equipo. Para cumplir con los requisitos de lubricación de los rodamientos del equipo, el sistema de lubricación debe estar equipado con bombas de suministro y retorno de aceite.
Industria de energía eólicaSistema de control y partes eléctricas

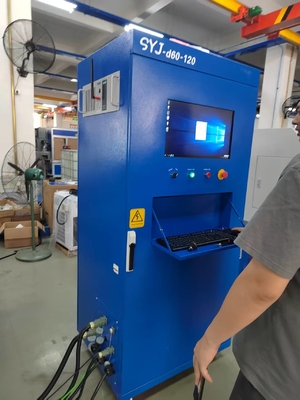

El sistema de control consta de un controlador programable Omron, un terminal de control programable, una unidad de accionamiento de conversión de frecuencia, varias unidades de adquisición de sensores (temperatura, velocidad, presión, vibración), motores, etc.
Máquinas herramienta de precisiónSistema de refrigeración por aire
El ventilador de flujo axial utiliza el ventilador de flujo axial de ruido ultrabajo producido por Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volumen de aire de 15800 m3/h, una velocidad del viento de 10 m/s y una velocidad de suministro de aire controlada.
Parámetros técnicos del banco de pruebas de rodamientos SYJ-d120-200 2000 rpm
| Indicadores técnicos |
Valores |
| Número de rodamientos probados simultáneamente |
2 |
| Diámetro interior del rodamiento de prueba |
φ120 mm-φ200 mm |
| Diámetro exterior del rodamiento de prueba |
φ200 mm-φ300 mm |
| Carga de prueba axial máxima |
2-30 kN, precisión ±3% (cada juego de rodamientos se puede cargar de acuerdo con el kilometraje) |
| Carga de prueba radial máxima |
5-200 kN, precisión ±3% (cada juego de rodamientos, carga estática, la carga es ajustable) |
| Velocidad máxima |
100-2000 r/min (la velocidad es ajustable), control de bucle cerrado, precisión de control ±2% |
| Modo de carga |
Modo de ajuste automático o manual, modo de espectro de carga preprogramado, modo de velocidad |
| Rodamientos auxiliares |
Lubricación forzada con aceite fino |
Áreas de aplicación Características
1) Requisitos de energía: La fuente de alimentación de entrada es monofásica de tres hilos AC220V±10% 50Hz.
2) Protección contra fugas: protección contra fugas de tipo corriente, IΔn ≤30mA, tiempo de funcionamiento ≤0.1s, capacidad 10A.
3) Regulador: Equipado con un regulador de motor de velocidad de CA, para proporcionar energía ajustable al motor.
4) Recolector de datos: Se configura un recolector de datos para recopilar datos experimentales.
5) Mecanismo experimental: Incluye diámetro nominal del rodamiento, vano, tipo de rodamiento, asiento de rodamiento móvil, dispositivo de carga radial del rodamiento, etc.
6) Sensores: Equipado con múltiples sensores, incluido el sensor de carga radial del rodamiento, el sensor de carga radial total, el sensor de carga axial total, el sensor de carga axial del rodamiento izquierdo y derecho, etc., para medir el rendimiento del rodamiento bajo diferentes cargas.Banco de pruebas de rodamientos SYJ-d120-200 2000 rpm
Áreas de aplicación 1) Industria de fabricación de rodamientos:
se utiliza para el desarrollo de nuevos productos, la verificación del proceso de producción y la inspección de calidad de fábrica;2)
Industria automotriz: pruebas de componentes clave como rodamientos de cubo de rueda y rodamientos de caja de cambios;3)
Aeroespacial: Pruebas de componentes en condiciones de trabajo extremas, como rodamientos de motor y rodamientos de tren de aterrizaje;4)
Tránsito ferroviario: Verifique el rendimiento de los rodamientos de juego de ruedas y los rodamientos de motor de tracción para trenes de alta velocidad y subterráneos;5)
Maquinaria de construcción: pruebas de rodamientos de carga pesada de excavadoras, grúas y otros equipos;6)
Industria de energía eólica: pruebas de los rodamientos del eje principal y los rodamientos de guiñada de las turbinas eólicas;7)
Máquinas herramienta de precisión: Verifique la estabilidad de los rodamientos del husillo en condiciones de trabajo de alta velocidad y alta precisión.Perfil de la empresa
